内燃机传动用连杆结构三维设计

　　在往复式动力机械的传动链路中，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与服役寿命，广泛应用于车用内燃机、通用小型汽油机、空压机、柱塞泵等需要实现运动形式转换的设备场景中。从实际工况来看，连杆工作过程中需要交替承受活塞端传递的爆发压力、往复惯性力与旋转离心力，载荷呈现周期性交变特征，因此结构设计阶段需要同时兼顾强度储备、刚度控制与轻量化需求，避免运行过程中出现杆身弯曲变形、大小端孔失圆、连接螺栓断裂等失效问题。

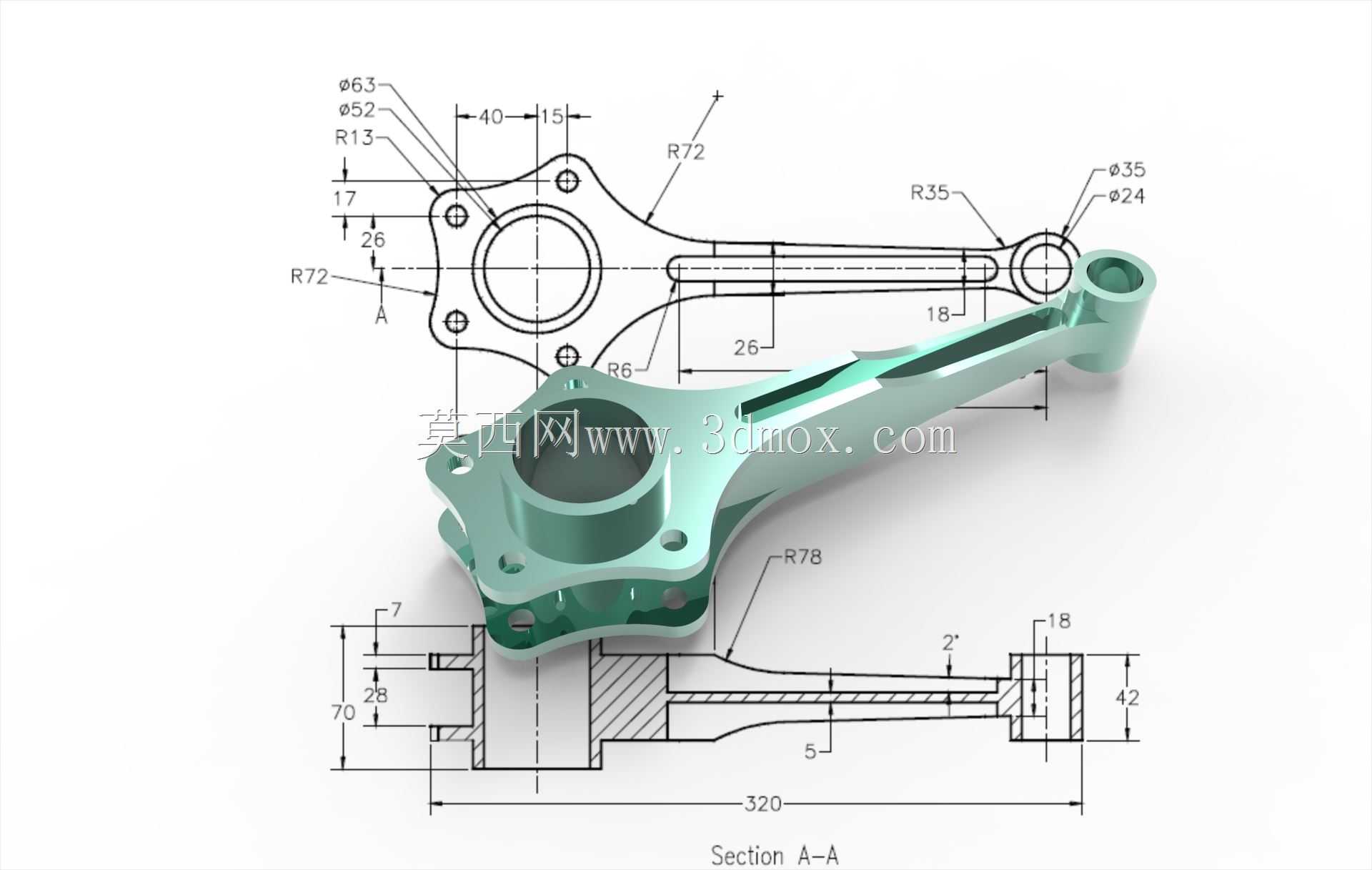

　　本次设计的连杆采用传统分体式大端结构，小端为整体式圆环结构，用于通过活塞销与活塞组件连接，大端拆分后可穿过曲轴轴颈完成装配，结合面采用平切口定位形式，适配多数中小排量动力设备的装配空间要求。尺寸设计上，连杆整体中心距为320mm，属于中等规格动力传动连杆，小端孔直径为24mm，适配对应规格的活塞销配合，小端外圆最大直径63mm，外轮廓设置R72圆弧过渡，避免应力集中；大端孔直径为35mm，适配对应直径的曲轴连杆轴颈，大端外轮廓设置R35圆弧过渡，杆身与大小端衔接位置分别设置R6、R13、R78等多段过渡圆弧，消除截面突变带来的应力集中风险。杆身采用工字形截面设计，截面宽度沿杆身长度方向渐变，靠近大端位置截面宽度为18mm，靠近小端位置截面宽度为26mm，该截面形式在同等截面积下具备更高的抗弯截面模量，可在控制整体重量的前提下，有效提升杆身承受纵向弯曲载荷与横向摆动载荷的能力。

　　安装边界层面，小端孔内部需要压装铜质衬套，衬套与活塞销之间保留合适的配合间隙，工作过程中通过压力飞溅实现润滑；大端孔内部需要安装轴瓦，轴瓦与曲轴连杆轴颈之间设置规定的配合间隙，大端两侧设置共4个螺栓连接孔，用于安装连杆螺栓实现大端盖与杆身的紧固，螺栓孔位置精度直接影响大端孔的圆度与装配后的同轴度，建模过程中需要严格控制孔位的位置度公差。杆身侧面设置2°的拔模斜度，适配模锻成型的工艺要求，可降低锻造成型后的脱模难度，减少后续机加工的余量。从结构细节来看，小端端面厚度为17mm，大端端面总厚度为42mm，大端盖侧厚度为18mm，杆身与大端衔接位置的厚度为7mm，各位置厚度尺寸经过载荷迭代校核，可满足额定工况下的应力分布要求，避免局部应力超出材料许用应力范围。

　　在三维建模过程中，需要重点关注各段圆弧的相切连续性，避免出现硬棱、尖角等应力集中结构，同时大小端孔的同轴度、杆身轴线的直线度需要严格控制，确保后续生成工程图时尺寸标注与公差要求可直接对接生产工艺。对于结构设计从业者而言，这类连杆模型可作为曲柄连杆机构运动仿真的基础构件，导入多体动力学软件后可模拟不同转速下的惯性力载荷变化，验证结构的动态响应特性；也可作为有限元分析的基础模型，施加工况载荷后校核应力分布与变形量，对薄弱位置进行结构优化。实际选型应用中，该尺寸规格的连杆可适配缸径在90-110mm区间的单缸或多缸内燃机，也可经过尺寸微调后应用于同行程规格的往复式柱塞泵、空压机等设备，替换原有传动构件时需要重点核对中心距、大小端孔直径、端面厚度、螺栓孔位置这几个核心安装尺寸，确保装配后无运动干涉，可顺畅传递动力。
