带挂钩圆柱拉伸弹簧结构设计

　　这款带挂钩的圆柱螺旋拉伸弹簧，是机械结构里极为常见的弹性储能零件，日常在各类需要提供复位拉力、张紧力、载荷缓冲的场景里都能见到它的身影。从设计逻辑来看，这类弹簧的核心作用是在承受轴向拉力时产生弹性变形，将外力做功转化为弹性势能存储，在外力撤除后依靠自身弹力带动相连构件回到初始位置，相比压缩弹簧，它的两端挂钩结构直接决定了安装方式与载荷传递路径，不需要额外设计弹簧座就能完成装配，能有效缩减整套机构的安装空间。

　　从实际应用场景来说，这类拉伸弹簧的覆盖范围极广，小到日常可见的闭门器、户外健身器材的阻力结构、五金工具的复位组件，大到工业设备里的阀门执行机构复位、自动化生产线的张紧轮预紧、农机设备的振动缓冲结构、汽车内饰件的回位结构，都能见到同结构弹簧的应用。不同场景下对弹簧的刚度、极限拉伸长度、疲劳寿命要求差异极大，比如用在频繁往复动作的自动化设备上的弹簧，需要重点考虑应力集中问题，尤其是挂钩与簧身衔接的过渡位置，是整个零件应力最高的区域，设计时如果过渡圆角处理不当，很容易在反复拉伸过程中出现断裂失效。

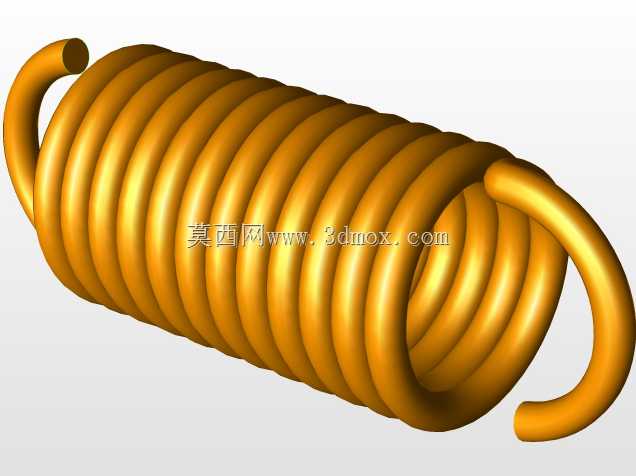

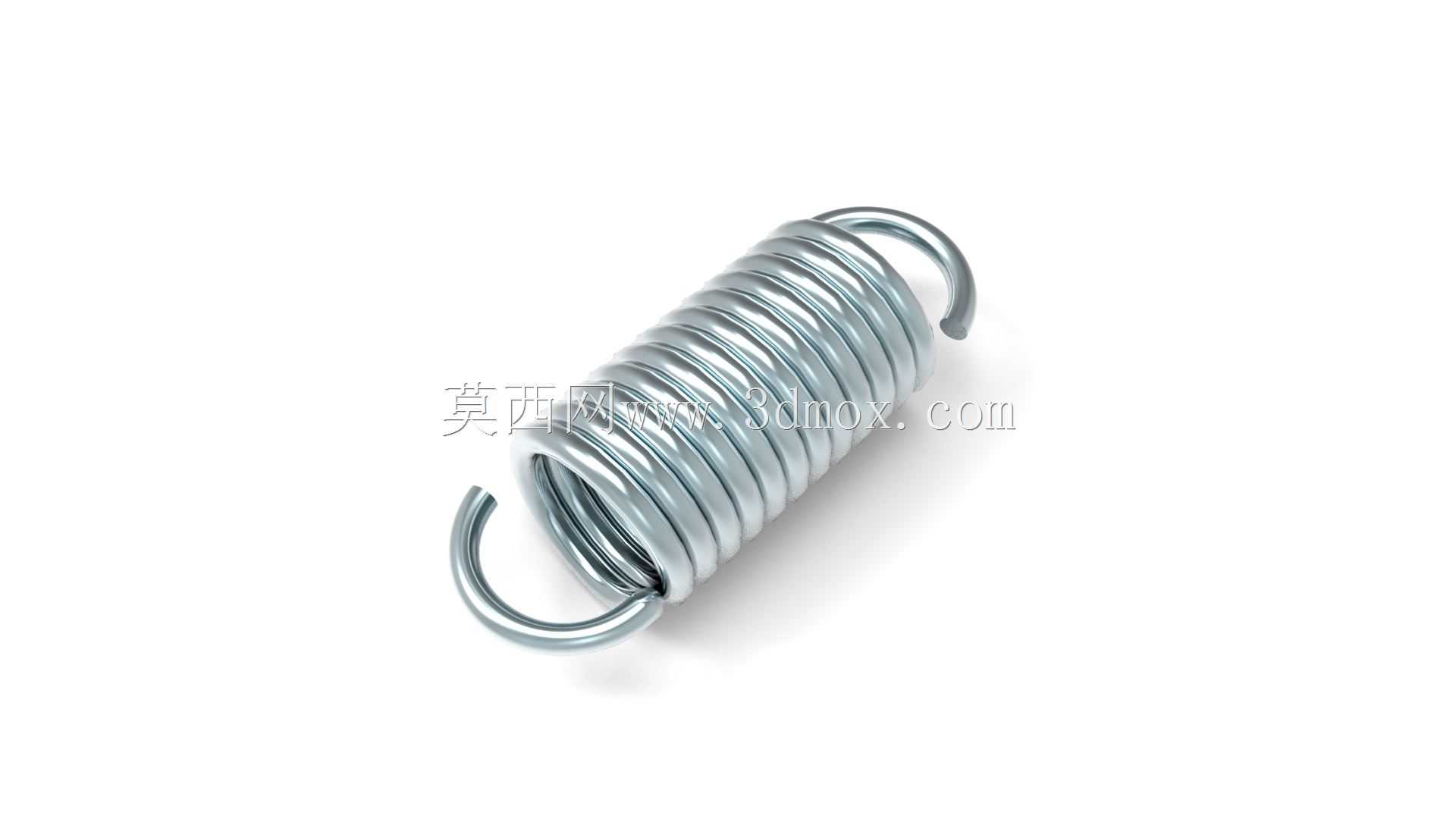

　　在结构设计层面，这款弹簧采用等节距圆柱螺旋结构，簧丝截面为圆形，这类截面的簧丝在承受扭转载荷时应力分布相对均匀，加工工艺成熟度高，量产时质量稳定性更容易控制。两端的挂钩采用半圆钩环结构，直接由簧身末端的簧丝弯曲成型，这种挂钩形式的加工成本较低，安装时直接挂入对应位置的销轴或者挂孔即可完成固定，适合安装空间紧凑、载荷中等的使用场景。设计时需要重点核算几个核心参数：首先是弹簧的刚度，也就是单位变形量所需的拉力，这个参数由簧丝直径、弹簧中径、有效圈数共同决定，簧丝越粗、中径越小、有效圈数越少，弹簧刚度就越高，能提供的拉力也就越大；其次是极限拉伸长度，要保证弹簧在最大工作载荷下，圈与圈之间仍然保留微小间隙，避免簧圈之间发生挤压接触造成额外磨损，同时挂钩的开口角度要匹配安装销轴的直径，既要保证安装时能顺利卡入，也要避免工作过程中挂钩从安装位脱出。

　　关于安装边界的考量，设计这类弹簧时首先要确认安装位置的两个挂点之间的初始距离，也就是弹簧无载荷状态下的长度要略小于这个初始距离，保证安装完成后弹簧存在一定的预拉力，避免设备运行过程中弹簧出现松脱晃动。同时要预留足够的拉伸行程空间，弹簧拉伸到最大工作长度时，不能和周边的结构件发生干涉，尤其是挂钩摆动的角度范围，要考虑设备运行过程中两个挂点可能出现的相对位移，避免挂钩受到额外的弯曲载荷。如果是用在有腐蚀环境的场景，比如户外设备或者化工设备周边，还需要在建模时预留表面处理的尺寸余量，比如镀锌、喷塑层的厚度会轻微影响弹簧的外径和挂钩尺寸，设计时要提前把这部分公差考虑进去，避免安装时出现尺寸不匹配的问题。

　　从建模逻辑来说，构建这类弹簧模型时，首先要确定螺旋线的参数，包括中径、圈数、节距，拉伸弹簧在无载荷状态下节距基本等于簧丝直径，保证圈与圈之间紧密贴合提供预紧力；之后绘制圆形簧丝截面沿螺旋线扫描生成簧身主体，再处理两端的挂钩结构，挂钩部分的弯曲半径不能过小，一般要大于等于簧丝直径的两倍，避免弯曲位置出现过大的残余应力，影响弹簧的使用寿命。建模时还要注意挂钩的中心平面要和弹簧的轴线保持共面，避免安装后弹簧出现偏载，导致工作过程中簧圈受力不均出现早期失效。很多新手在设计这类弹簧时容易忽略挂钩的应力集中问题，直接把挂钩和簧身做直角过渡，实际生产出来的弹簧往往在反复拉伸几百次后就会在过渡位置断裂，这一点在结构设计时需要特别注意，过渡位置要做平滑的圆弧过渡，尽可能降低应力集中系数。

　　在设备选型匹配时，选用这类拉伸弹簧首先要明确工作行程内需要的拉力范围，核算弹簧的刚度是否匹配载荷需求，同时要确认工作环境的温度、腐蚀情况，选择对应材质的簧丝，比如普通场景用碳素弹簧钢丝即可，有防锈需求的可以选用不锈钢丝，有高温要求的则需要选用合金弹簧钢丝。安装时要保证两个挂点的受力方向和弹簧轴线重合，避免弹簧受到侧向力，侧向力不仅会导致弹簧刚度出现非线性变化，还会加剧簧圈之间的磨损，大幅缩短弹簧的使用寿命。日常维护中，这类弹簧属于易损件，当发现弹簧出现永久变形、拉力衰减、表面出现裂纹时，要及时更换，避免机构出现动作失效的问题。
