双轮带式动力传递机构结构设计

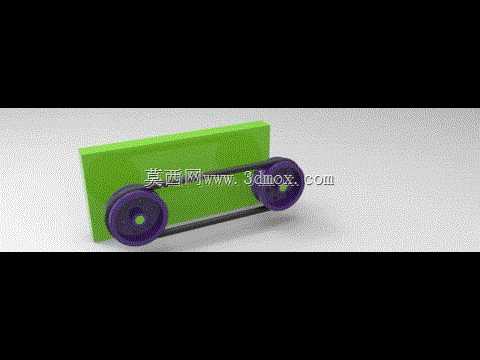

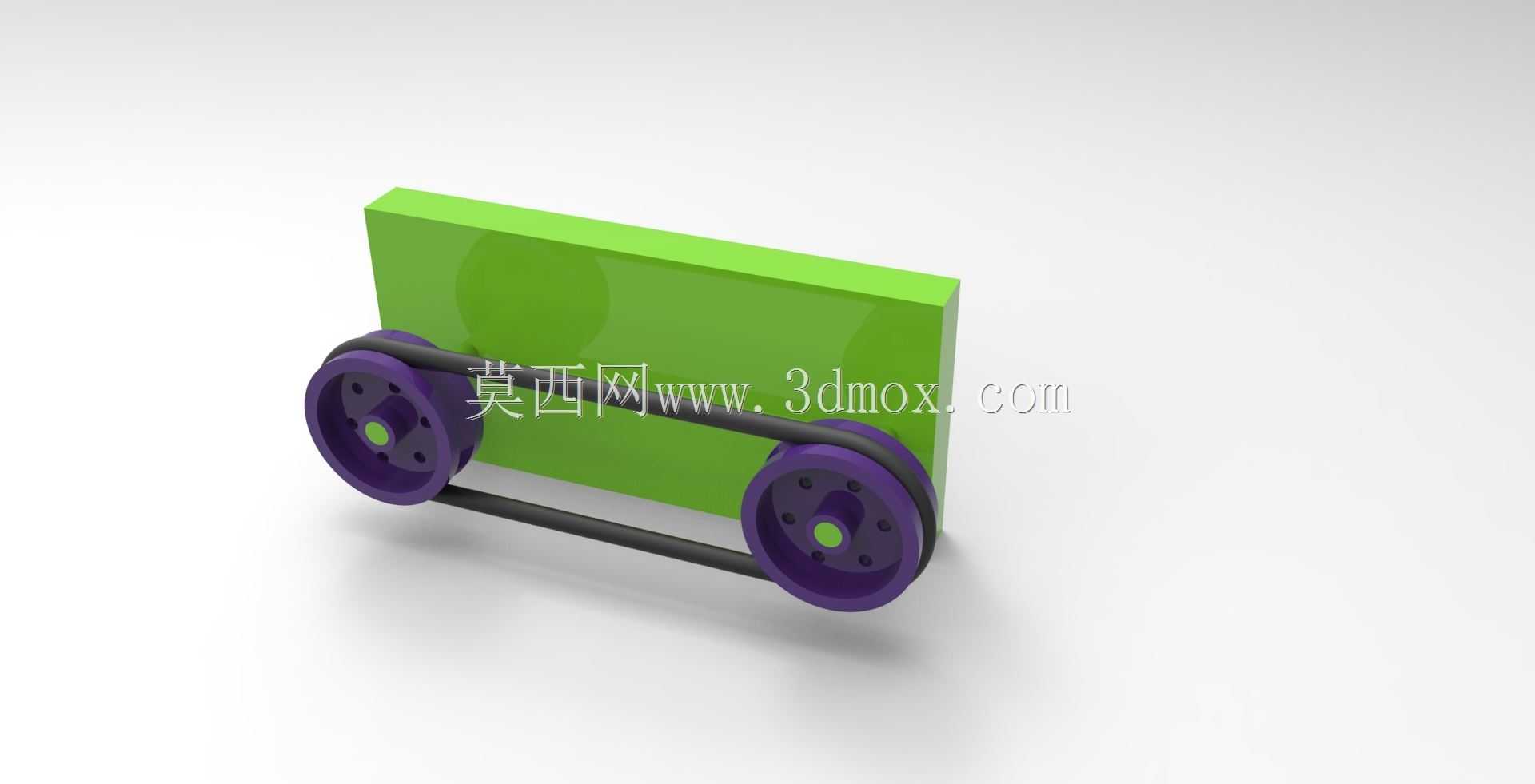

　　这套带传动结构在轻工输送、小型自动化产线的动力接驳环节应用十分普遍，很多桌面级物料推送机构、小型工装的动力输出端都会采用这类结构来完成电机端与执行端的动力传递，相比齿轮直接啮合的传动形式，它自带的缓冲特性能很好吸收电机启动瞬间的冲击载荷，避免硬连接状态下的轮齿崩损、轴系过载变形问题。从实际使用场景来看，这类双轮带传动结构常被布置在设备侧部的安装立板上，就像模型里呈现的绿色安装基准板一样，安装时需要先确认两个带轮的中心距公差，中心距偏差过大会直接导致皮带张紧力不均，运行过程中出现皮带跑偏、跳齿甚至过早疲劳断裂的问题；如果中心距过小，皮带的包角达不到设计要求，传动效率会出现明显衰减，大负载工况下还会出现打滑丢转的情况。

　　设计这套结构的时候，首先要匹配传递扭矩的大小来选定皮带的截面规格，小扭矩工况下选用平带就能满足使用需求，带轮的轮缘宽度要比皮带宽度宽出2到3毫米，给皮带运行过程中的轻微窜动预留足够余量，避免带轮边缘长期切割皮带侧边造成纤维层断裂。两个带轮的安装轴需要保证平行度公差在0.1毫米每100毫米中心距范围内，否则皮带运行时会持续向一侧偏移，加速侧边磨损，很多现场调试时遇到的皮带频繁掉带问题，根源都是安装轴的平行度没达到设计要求，而不是皮带本身的质量问题。带轮的轮缘部分做了轻微的中高处理，也就是轮面中间位置比两侧边缘高出0.5到1毫米，这个细节设计是利用皮带运行时的自动对中特性，让皮带始终保持在带轮中间位置运行，

　　不需要额外加装挡边结构就能减少跑偏概率。从安装边界来看，这套结构的轴向安装尺寸主要由带轮的轮毂长度决定，轮毂内孔要和配套的传动轴做过渡配合，配合公差选H7/k6就能满足常规工况的传扭需求，键槽的位置要和轴上的键槽对齐，装配时不要硬敲带轮，避免轮毂出现微裂纹影响长期使用强度。结构里的两个带轮直径保持一致，属于等速传动的布置形式，输入轴和输出轴的转速完全相同，适合需要两端转速同步的动力传递场景，如果需要调整传动比，只需要更换不同直径的带轮就能实现，不需要改动整体的安装板结构，改造适配的灵活性很高。皮带的张紧度调整是这类结构日常维护的核心，常规状态下用手指按压皮带中段，能下压10到15毫米的距离就属于合适的张紧状态，

　　张紧力过大会加大轴和轴承的径向载荷，长期运行会造成轴承过早磨损、轴系弯曲变形；张紧力过小则会出现打滑，传动效率下降还会造成皮带表面过热老化。这套结构没有额外设计张紧轮，依靠安装板上的腰型孔来调整其中一个带轮的固定位置实现张紧，这种设计的结构更简单，零件数量更少，适合安装空间充足、中心距不需要频繁调整的工况，相比带张紧轮的结构，它减少了一个额外的旋转副，也就减少了对应的故障点，日常维护只需要定期检查皮带的磨损情况、紧固带轮的固定螺丝即可。在实际选型应用时，还要考虑使用环境的温度因素，如果是在高温工况下使用，要选用耐温规格的皮带材质，避免普通橡胶皮带在高温下快速硬化开裂；如果是在有油污的环境中使用，要做好皮带区域的防油遮挡，橡胶材质长期接触油污会出现溶胀变形，失去原有的张紧性能和传动强度。从结构强度来看，带轮采用整体式结构设计，轮毂和轮缘之间通过辐板连接，既保证了足够的结构强度，又尽可能减轻了带轮自身的重量，降低旋转过程中的转动惯量，让电机启动和停止的响应更灵敏，不会因为带轮过重造成启动电流过大、停机滑行距离过长的问题。安装板作为整个传动结构的承载基准，厚度要根据两个带轮的中心距和传递扭矩大小选定，常规小扭矩工况下选用5到8毫米厚的钢板就能满足刚度要求，避免带轮运行时安装板出现共振抖动，产生额外的运行噪音。
