200cc排量发动机配套曲轴结构设计

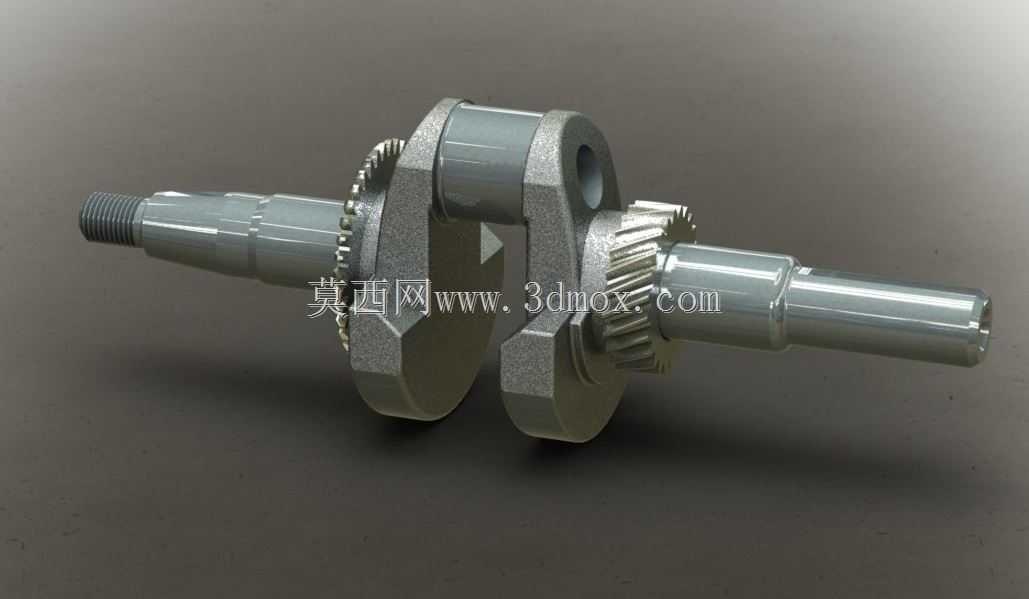

　　这款适配200cc排量动力单元的曲轴，是内燃动力系统里把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，日常在小排量通勤摩托、通用小型发电机组、轻型园林动力设备这类场景里都能见到同结构产品的应用，它的设计合理性直接决定了动力单元的运转平顺性、输出效率和整机使用寿命。

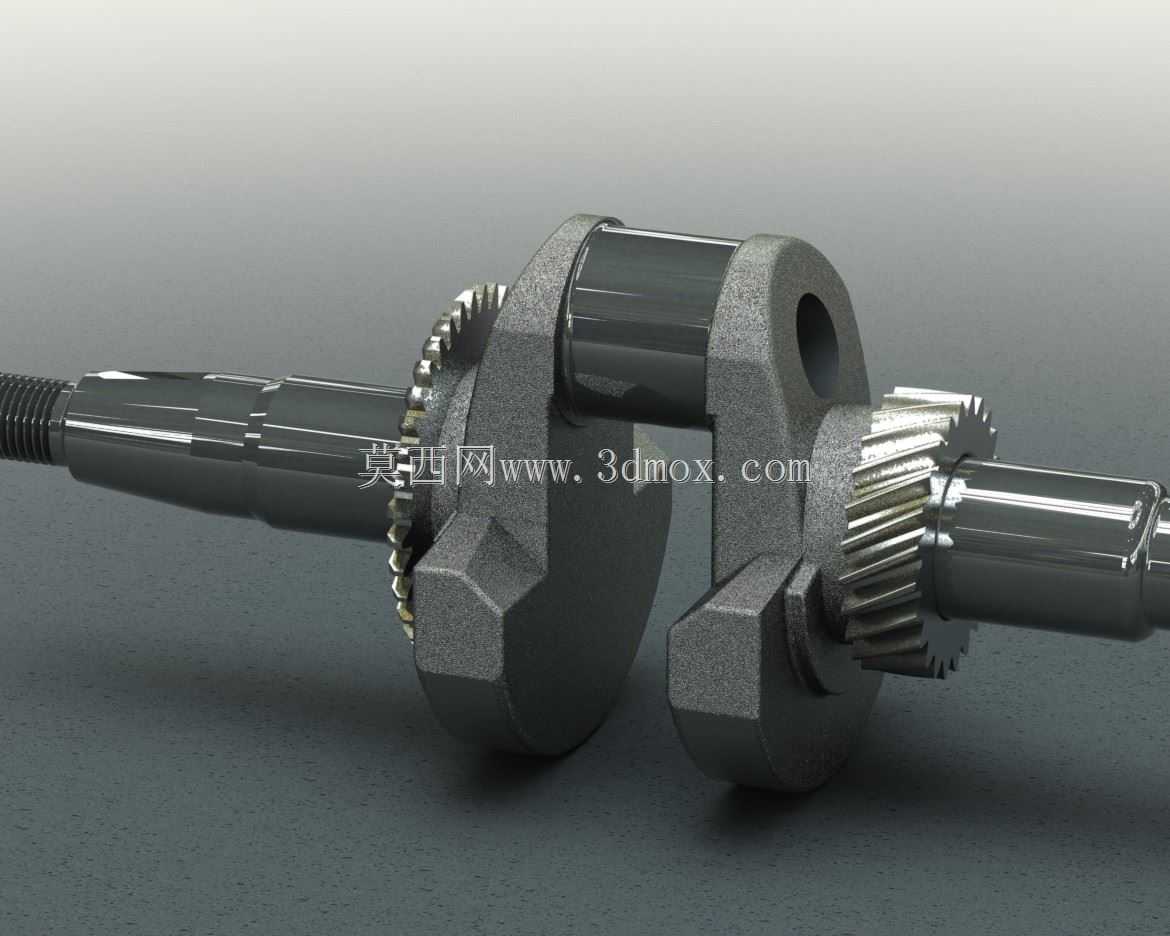

　　从结构设计逻辑来看，这款曲轴采用整体式锻造毛坯加工的思路，主轴颈与连杆轴颈之间通过平衡配重块实现刚性连接，两端集成的传动齿轮分别负责驱动配气机构、带动磁电机转子输出电力，齿轮的齿形参数经过修形处理，能在高转速工况下降低啮合冲击，减少传动过程中的噪音和齿面磨损。设计阶段首先要匹配的是活塞行程参数，连杆轴颈相对于主轴颈的偏心距直接决定了活塞的上下止点距离，这个尺寸和气缸排量直接挂钩，200cc的排量设定下，偏心距的公差需要控制在微米级，否则会出现压缩比偏差过大、活塞撞气门或者燃烧室漏气的问题。

　　安装边界方面，两端主轴颈的直径、轴颈长度是和曲轴箱上的主轴承安装位严格匹配的，轴颈表面的粗糙度、圆柱度要求直接影响轴承的润滑状态和运转寿命，设计时需要预留出轴承的装配公差，过盈量过大容易导致轴承内圈涨裂，间隙过大则会出现运转松旷、机油压力不足的问题。曲轴端部的花键、螺纹结构需要匹配启动电机、输出链轮的安装尺寸，保证动力输出路径的同轴度，避免出现偏载导致的轴颈疲劳断裂。平衡配重块的外形是经过动平衡校准设计的，每个配重块的质心位置经过反复核算，用来抵消活塞、连杆往复运动产生的一阶、二阶惯性力，减少整机运转时的振动，尤其是在高转速区间，平衡设计不到位的曲轴会导致整机共振，不仅影响驾乘体验，还会加速周边连接部件的疲劳损坏。

　　从功能特性来说，这款曲轴的润滑油道设计采用斜向交叉钻孔的结构，从主轴颈表面的进油孔引入压力机油，通过曲轴内部的油道输送到连杆轴颈位置，为连杆大头轴承提供持续的压力润滑，油道的转角位置做了圆弧过渡处理，避免应力集中导致的油道开裂，同时油道入口处设计了挡油结构，能减少机油在高速旋转时的离心泄漏，保证高转速下连杆轴承的润滑压力充足。轴颈表面经过淬火处理，表面硬度达到高耐磨要求，芯部则保留足够的韧性，能够承受 combustion 冲程产生的冲击载荷，避免出现轴颈磨损过快或者轴身断裂的问题。两端的齿轮和轴身采用过盈配合加定位销的连接方式，能够传递大扭矩的同时避免齿轮在高转速下出现松旷移位，齿轮的端面跳动、径向跳动公差都控制在严格范围内，保证和配对齿轮的啮合间隙均匀。

　　实际选型匹配过程中，除了核心的行程、轴颈尺寸参数，还要关注曲轴的动平衡精度等级，通用小排量动力单元的曲轴动平衡精度一般要达到G2.5以上，才能满足每分钟数千转的运转要求，平衡块的去重位置一般选在配重块的外圆端面，不会影响轴颈的结构强度。另外曲轴的轴向定位尺寸也需要严格匹配曲轴箱的止推片安装位，预留合适的轴向间隙，间隙过小会导致热膨胀后曲轴卡滞，间隙过大则会出现曲轴轴向窜动，影响齿轮啮合和离合器的正常工作。设计建模过程中，需要重点校核各个轴颈过渡圆角的应力集中系数，圆角半径过小会导致应力集中，在交变载荷下容易出现疲劳裂纹，圆角过大则会影响轴承的安装定位，需要在结构强度和安装空间之间找到平衡点。油道的孔径设计也要兼顾润滑油流量和轴身强度，孔径过大会削弱轴颈的有效承载截面积，孔径过小则会导致机油流量不足，润滑冷却效果变差。
