腔室开启用扭转提升臂结构设计

　　在真空镀膜、半导体晶圆处理、小型化工反应试验这类需要密闭腔室作业的场景中，腔室门体或上盖的启闭动作直接影响作业效率与密封可靠性，常规的铰链翻转结构在大直径腔室上容易出现启闭行程大、侧方占用空间多、密封面受力不均的问题，这款扭转提升臂正是针对这类场景开发的专用启闭执行构件。整套机构以立式支撑立柱作为承载主体，立柱底部设置带三角加强筋的安装法兰，可通过螺栓直接固定在腔室侧方的安装基准面上，安装时需保证立柱轴线与腔室中心轴线的平行度误差不超过0.2mm/m，避免提升过程中出现卡滞。立柱内部集成了液压驱动芯轴，芯轴的直线行程可根据腔室上盖的提升高度需求做适配调整，常规适配直径800mm以内的圆形腔室时，

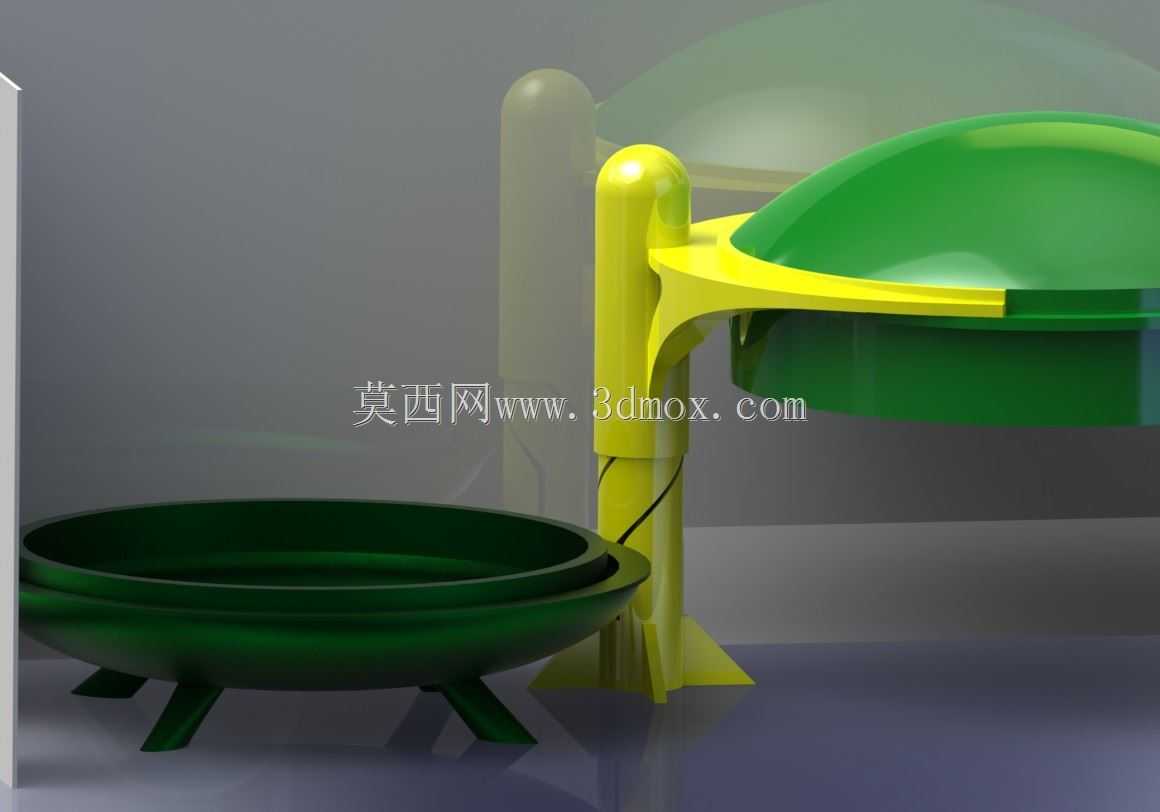

　　芯轴有效行程设置为120mm即可满足密封胶圈完全脱离密封槽的避让需求，避免启闭过程中胶圈被密封槽剐蹭出现磨损。与常规直上直下的提升结构不同，这款提升臂在芯轴顶端设置了扭转导向槽，当芯轴完成竖直方向的提升行程后，会顺着导向槽完成固定角度的水平扭转，将连接在臂端的腔室上盖完全转移到腔室侧方的空置区域，给腔室内部的工件取放、清洁维护留出完整的操作空间，不会出现上盖悬停在腔室正上方遮挡操作视线、掉落杂物污染腔室内部的问题。臂端与腔室上盖的连接位置设置了可调式连接座，可通过调整连接座的安装位置适配不同安装孔位的腔室上盖，连接座与上盖接触面之间设置了2mm厚的丁腈橡胶缓冲垫，避免刚性接触导致上盖表面涂层破损，同时能在提升过程中吸收微小的振动，

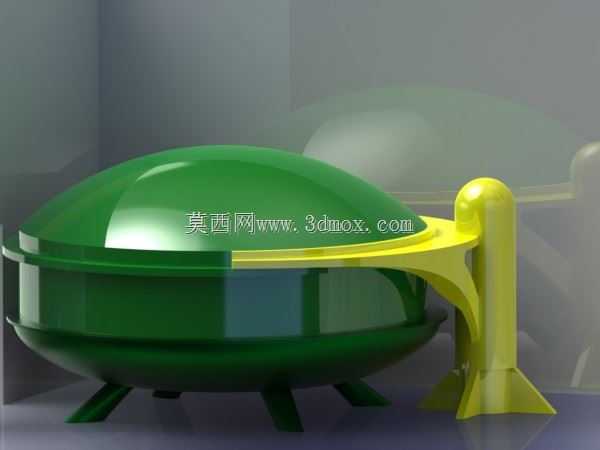

　　保证上盖运行平稳。提升臂的底部承托结构采用三支点支脚设计，支脚均匀分布在承托盘的圆周方向，承托盘的型面与腔室上盖的外弧面完全匹配，当提升臂带动上盖复位下落时，承托盘可先于密封面接触对上盖做初步定位，保证上盖与腔室本体的同轴度误差控制在0.15mm以内，让圆周方向的密封胶圈压缩量保持一致，避免局部压缩量过大导致胶圈过早老化、局部压缩量不足出现腔室泄漏的问题。在扭转动作的传动路径上，机构底部设置了多组嵌入式小滚轮，滚轮采用聚四氟乙烯材质，既具备足够的承载能力，又能在扭转过程中降低摩擦阻力，减少驱动芯轴的负载，同时滚轮的安装轴设置了偏心调整结构，可在装配时调整滚轮与导向面的间隙，将扭转过程中的晃动量控制在0.1mm以内，

　　避免长期运行后出现导向面磨损、机构精度下降的问题。整套机构的外露结构件均采用硬质阳极氧化处理的铝合金材质，在保证整体结构强度的前提下降低了自重，相比钢制的同规格提升臂重量降低40%左右，减少了安装基准面的承载负荷，同时铝合金材质的耐腐蚀性能更好，可适配有一定腐蚀性气体的作业环境。在实际安装调试过程中，需要先将立柱固定在腔室侧方的安装座上，先空载运行三次完整的提升-扭转-复位循环，确认芯轴运行无卡滞、扭转角度符合设计要求后，再安装腔室上盖，调整连接座的位置保证上盖与腔室的同轴度，最后调整液压驱动的运行速度，将提升阶段的运行速度设置为20mm/s，扭转阶段的角速度设置为15°/s，避免速度过快产生冲击影响密封件使用寿命。针对不同的腔室工作压力，还可调整液压系统的输出推力，保证上盖闭合时能提供足够的密封压紧力，对于真空度要求在10Pa以内的腔室，可在臂端额外增加锁紧压块，在上盖闭合到位后自动完成锁紧，避免腔室抽真空时上盖被大气压力顶开出现泄压问题。
