三角锥型四脚支撑定位连接构件

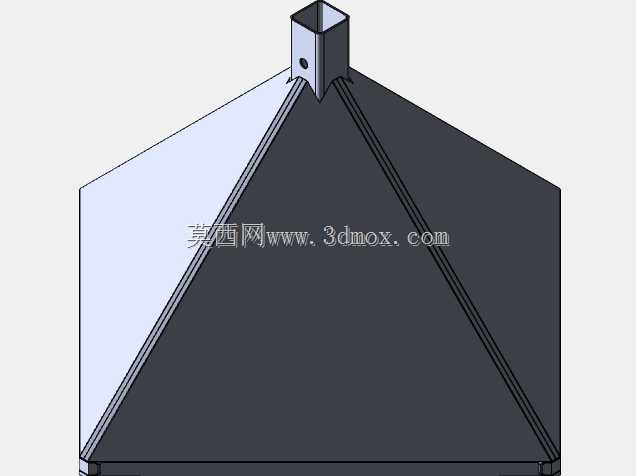

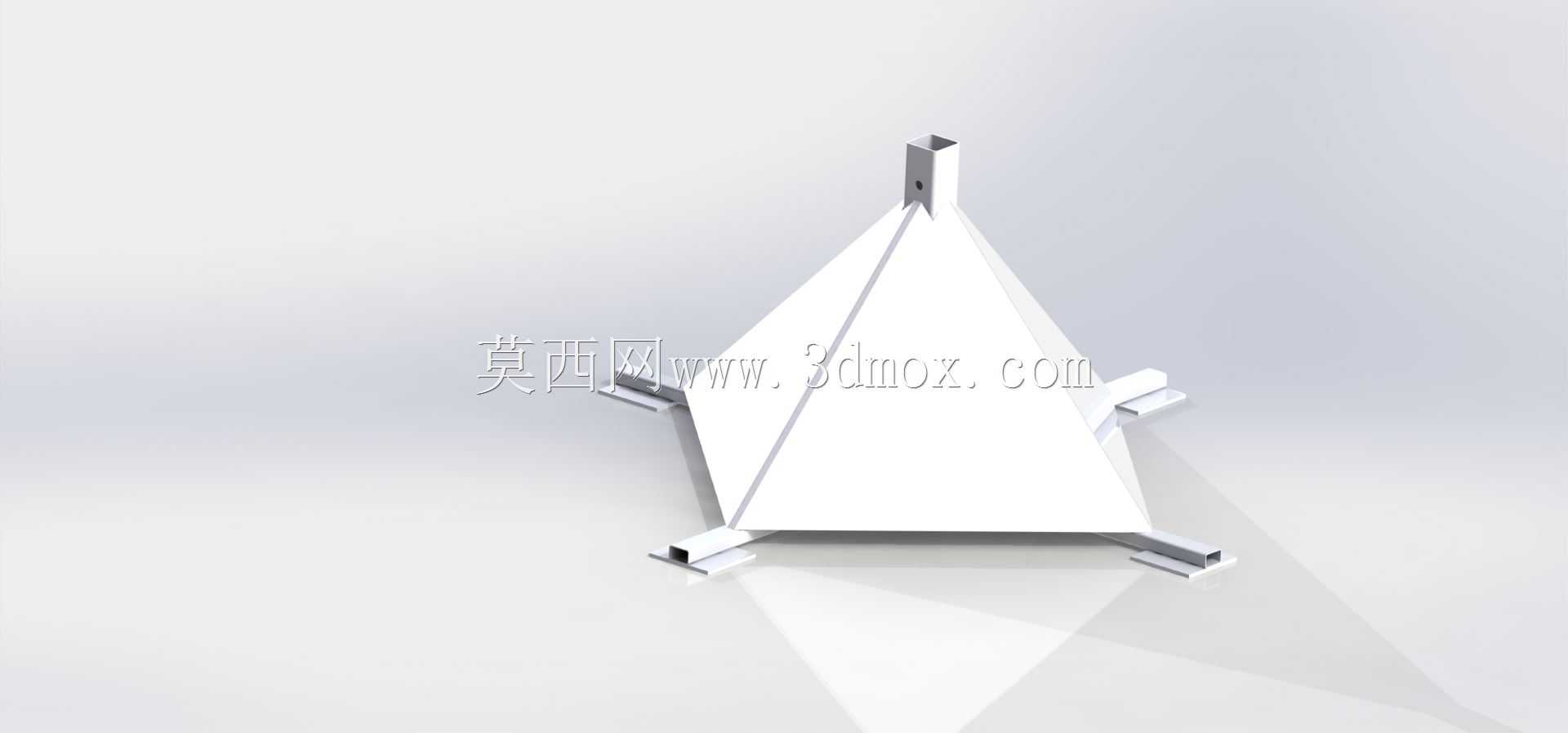

　　该构件属于设备支撑类五金连接部件，主要应用在需要多点稳定支撑、快速定位安装的轻型设备机架、户外临时展架、小型工作台底座、模块化拼装工装的连接节点位置，能够在不额外增加支撑配重的前提下，依靠自身锥面结构分散上部传递的竖向载荷，同时通过底部四个伸出的卡接支脚实现与配套型材的快速卡装固定，减少现场安装时的螺栓打孔工序，提升模块化拼装的作业效率。从结构设计逻辑来看，整体采用正三角锥的主体构型，锥顶位置预留竖向连接柱，柱体上开设贯通的定位销孔，用于与上部立杆、支撑杆件实现插接定位，配合销钉即可完成上部构件的锁止固定，避免上部杆件出现径向转动或轴向窜动。锥面采用等厚度的钣金折弯拼接构型，三个锥面交汇于锥顶连接柱的根部，焊缝位置沿锥棱布置，

　　既能够保证锥面的结构刚度，又能避免焊接应力集中导致的构件变形，在承受竖向偏载时，三个锥面可分别将载荷分解传递到底部的四个支脚位置，不会出现局部应力过载导致的结构屈曲。底部的四个支脚采用外翻边的卡槽式设计，卡槽的内槽尺寸与常用的工业铝型材、轻型方钢的外廓尺寸匹配，安装时可直接将卡槽卡入配套型材的安装边，依靠卡槽与型材的贴合摩擦力实现水平方向的限位，如需额外加固可在卡槽预留的孔位打入自攻螺钉或插入定位销，即可完成永久固定，这种设计能够适配不同拼装场景下的快速拆装需求，在临时展架、可移动工作台的搭建场景中，无需复杂工具即可完成支撑节点的组装与拆卸。从安装边界来看，该构件的整体外接圆直径适配常规40系列、50系列工业铝型材的拼装跨距，

　　锥顶连接柱的外径与常用的25mm、30mm圆管支撑杆内径匹配，安装时上部杆件插入连接柱的深度不小于柱体长度的三分之二，即可保证连接的抗倾覆力矩满足轻型载荷的使用要求；底部支脚的卡槽深度经过校核，在承受额定竖向载荷时，卡槽的折弯边不会出现塑性变形，能够保证支撑面的水平度偏差控制在安装允许的范围内。在实际使用场景中，这类支撑构件常替代传统的焊接式支撑脚，用于需要频繁拆装转运的模块化设备、展会展具、户外临时作业支架的搭建，相比平板式支撑脚，三角锥的构型能够在相同材料用量的前提下，获得更高的支撑刚度与抗侧倾能力，即使在支撑面存在微小不平整的情况下，四个支脚的接触点也能自适应调整贴合状态，不会出现支撑悬空导致的机架晃动问题。

　　设计过程中针对锥面的折弯角度做了反复校核，确保三个锥面的折弯角度一致，拼接后锥顶连接柱的轴线与底部支撑面保持垂直，避免上部杆件安装后出现倾斜；底部支脚的外翻边做了小圆角处理，避免安装过程中划伤操作人员或配套型材的表面涂层，同时卡槽的内侧面做了轻微的导入斜度，方便安装时快速对准型材卡入，降低现场安装的对位难度。
