带插片式塑料接插件结构设计

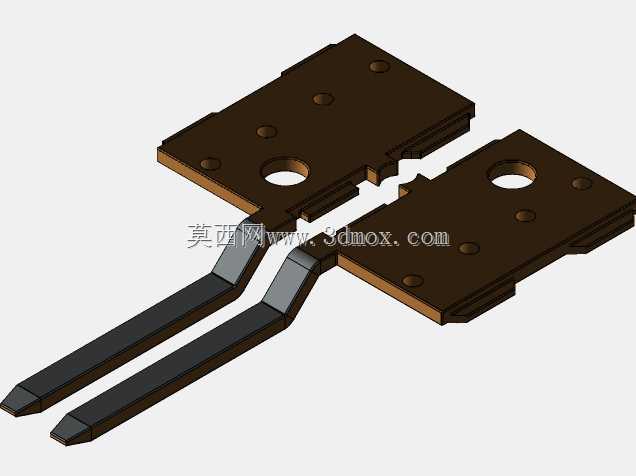

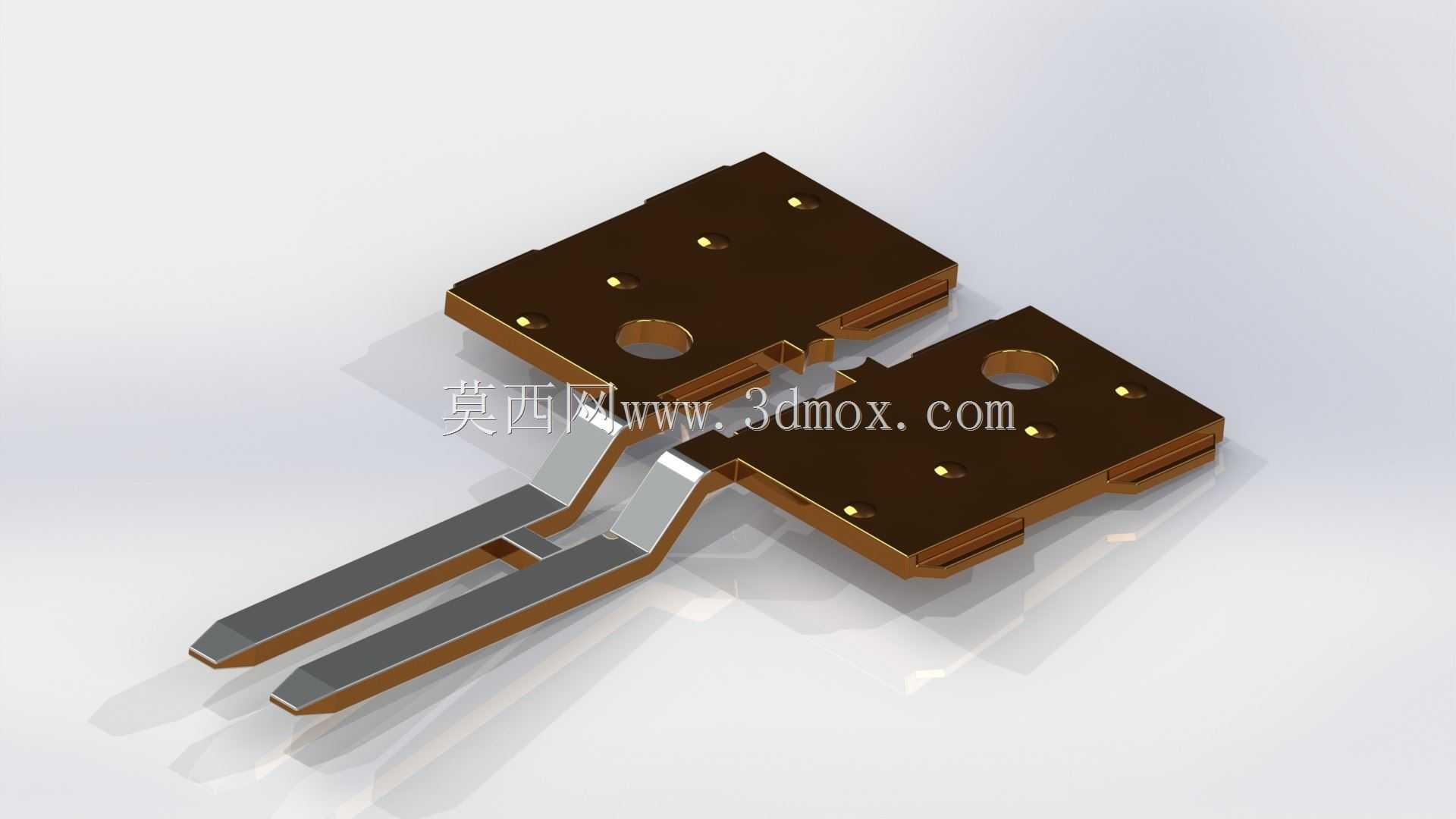

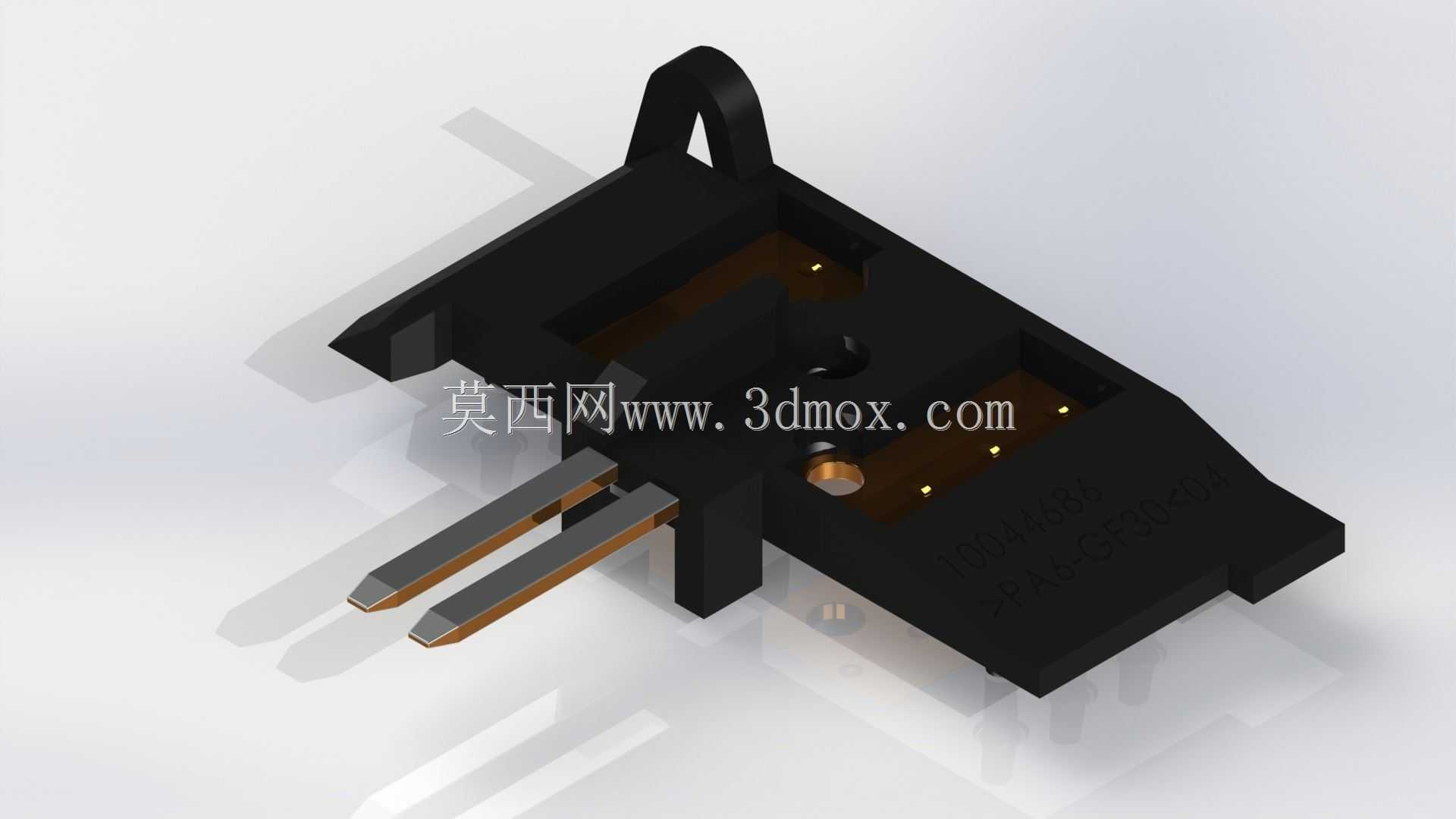

　　这类插片式塑料接插件，多应用在低压电控回路、小型家电内部控制板、工控设备信号转接模块中，作为板载式接线连接件使用，承担导线与PCB板之间的电流导通、信号传输功能，相比传统焊接接线，可大幅提升产线装配效率，也方便后期设备维护时的线路拆改，不需要反复烫锡拆焊，直接插拔就能完成线路对接。从结构设计来看，主体采用黑色阻燃工程塑料作为基座材质，基座上设计有一体式的挂耳卡扣结构，安装时可直接卡入PCB板预设的卡槽内，不需要额外打螺丝固定，能有效减少装配工序，挂耳的厚度做了0.8mm的加强筋处理，避免插拔过程中卡扣断裂导致接插件松脱。基座内部预留了两个插片端子的安装槽位，端子采用铜质基材表面镀锡处理，插片伸出基座的长度做了精准控制，

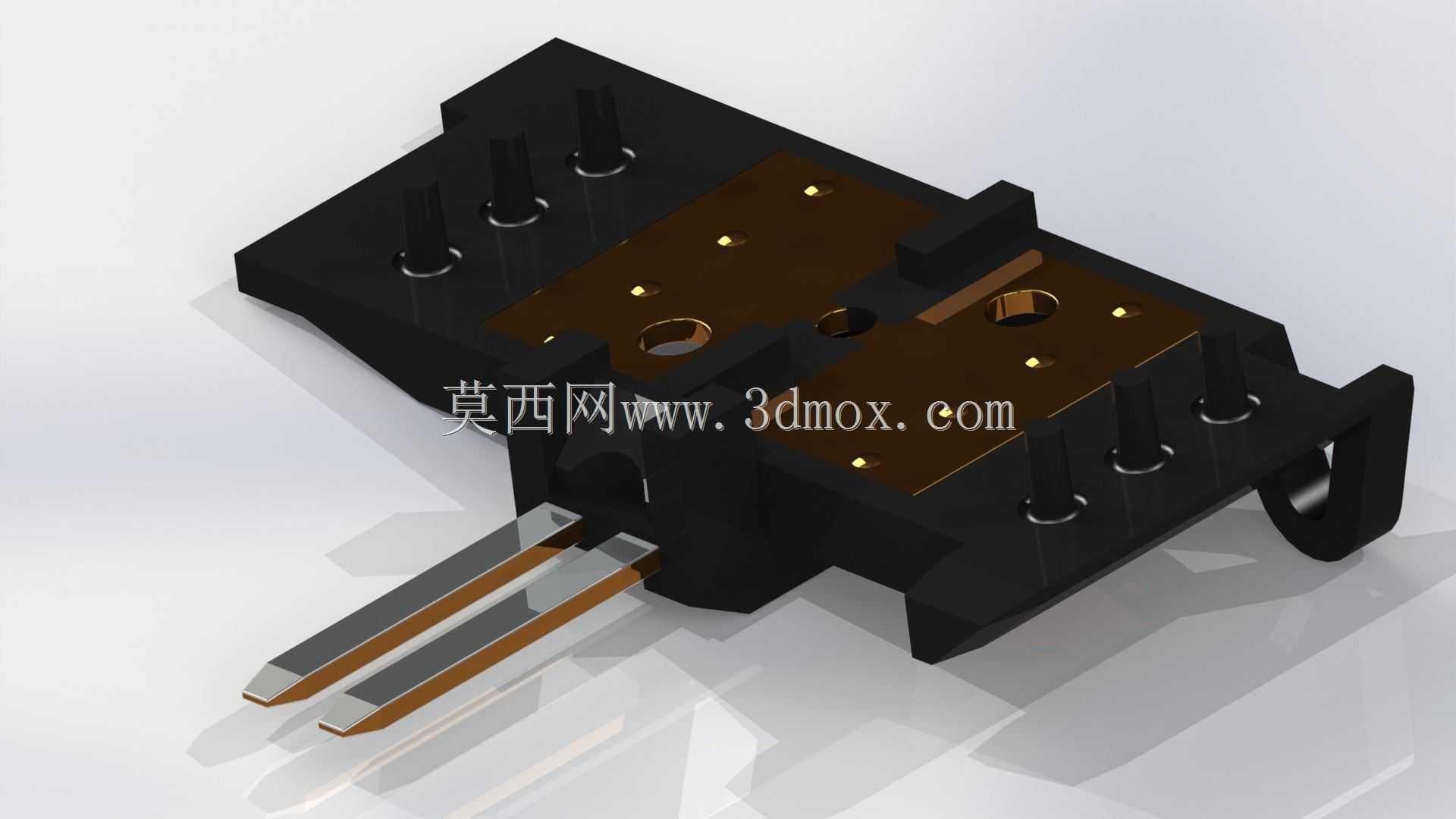

　　刚好匹配PCB板上对应的焊盘孔位，过波峰焊时可直接完成端子与电路板的焊接固定，不需要额外点胶加固。基座内部的端子槽做了防呆设计，两个槽位的宽度存在细微差异，可避免端子装反导致的接线错位问题，槽壁上设计有微小的凸点卡点，端子压入后可与凸点形成过盈配合，防止焊接或使用过程中端子出现轴向窜动，影响接触可靠性。基座上还设计了两个定位柱，安装时可先插入PCB板上对应的定位孔，提前固定接插件的位置，避免过焊时接插件偏移导致焊盘虚焊。从安装边界来看，该接插件整体为扁平式结构，基座高度较低，不会占用过多板上空间，适合在空间紧凑的电控盒内使用，插片的间距符合常规低压接插件的安全间距要求，可满足250V以下电压等级的绝缘要求，

　　不会出现相邻端子爬电距离不足的问题。基座尾部的进线端做了喇叭口导向设计，导线插入时可顺着喇叭口顺利进入端子压接位置，降低产线工人的穿线难度，提升接线效率。塑料基座的边角都做了R0.5的圆角处理，避免装配过程中锐角划伤工人手指，也减少注塑过程中的应力集中问题，降低零件注塑成型后的翘曲变形概率。在实际选型应用中，这类接插件多用于小电流回路的连接，额定通流能力可达到10A，满足大部分控制信号回路、小功率负载的接线需求，相比螺丝锁紧式接线端子，整体体积更小，装配速度更快，适合大批量量产的消费电子、小型工控设备使用。建模过程中需要重点关注塑料件的拔模角度设置，所有侧壁都做了1度的拔模斜度，确保注塑开模时零件可顺利脱模，不会出现粘模、

　　拉伤的问题；端子与塑料基座的配合尺寸需要严格控制公差，过盈量控制在0.05-0.1mm之间，既保证端子安装后不会松动，也不会因为过盈量太大导致塑料基座被撑裂。另外基座上的卡扣挂耳需要做受力仿真验证，确保插拔力在合适范围内，既不会因为卡扣太松导致接插件轻易从PCB板脱落，也不会因为卡扣太紧导致装配时需要过大的按压力，损坏PCB板或周边元器件。
