半圆弧红色透光防护灯罩结构设计

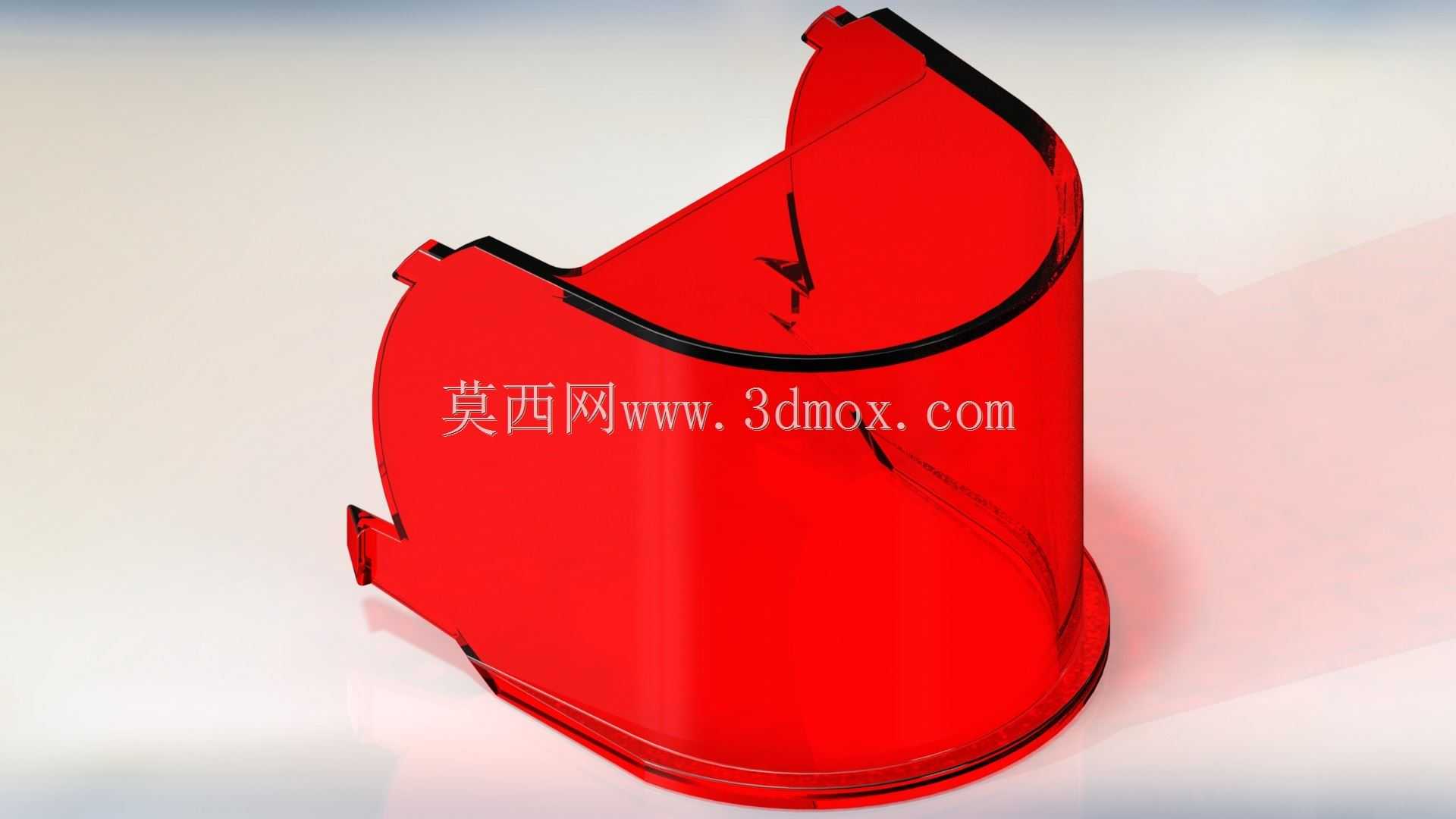

　　这款半圆弧红色透光壳体，是工业照明场景中配套光源使用的防护透光组件，日常在车间工位局部照明、设备内置状态指示灯、小型警示照明单元中都能见到这类结构的应用。从实际使用需求出发，这类部件首先要满足两个核心功能：一是对内部光源形成物理防护，隔绝车间环境里的切削液飞溅、粉尘飘落、轻微磕碰对灯珠及电路板的损伤；二是通过自身半透明红色材质的滤光作用，让光源发出的光线形成均匀柔和的红色出光效果，既满足警示类照明的辨识度要求，又不会因为光线直射造成作业人员视觉疲劳。

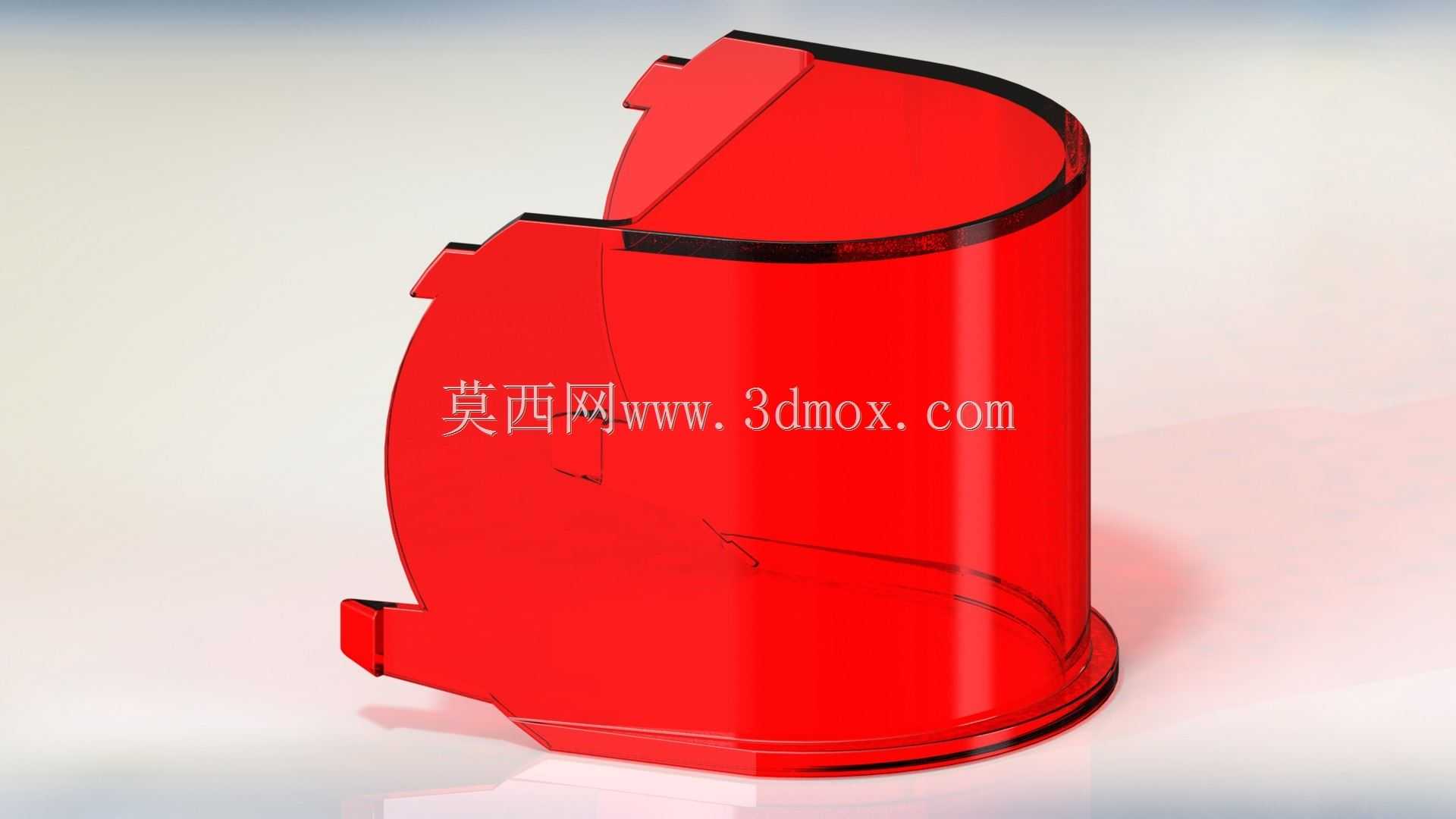

　　设计阶段首先敲定的是整体半圆弧的截面形态，这种曲面结构相比平面罩壳有更好的结构刚性，同等壁厚条件下抗侧向挤压、抗冲击的能力更强，同时圆弧曲面可以让内部光线在壳体内壁形成多次漫反射，避免出光面出现明显的灯珠光斑，提升光线均匀度。壳体底部做了平直的安装贴合边，边缘预留了均匀的壁厚差，安装时可以直接卡入配套灯座的预留卡槽内，不需要额外打胶或者螺丝固定，装配效率更高，后期维护拆卸也更方便。

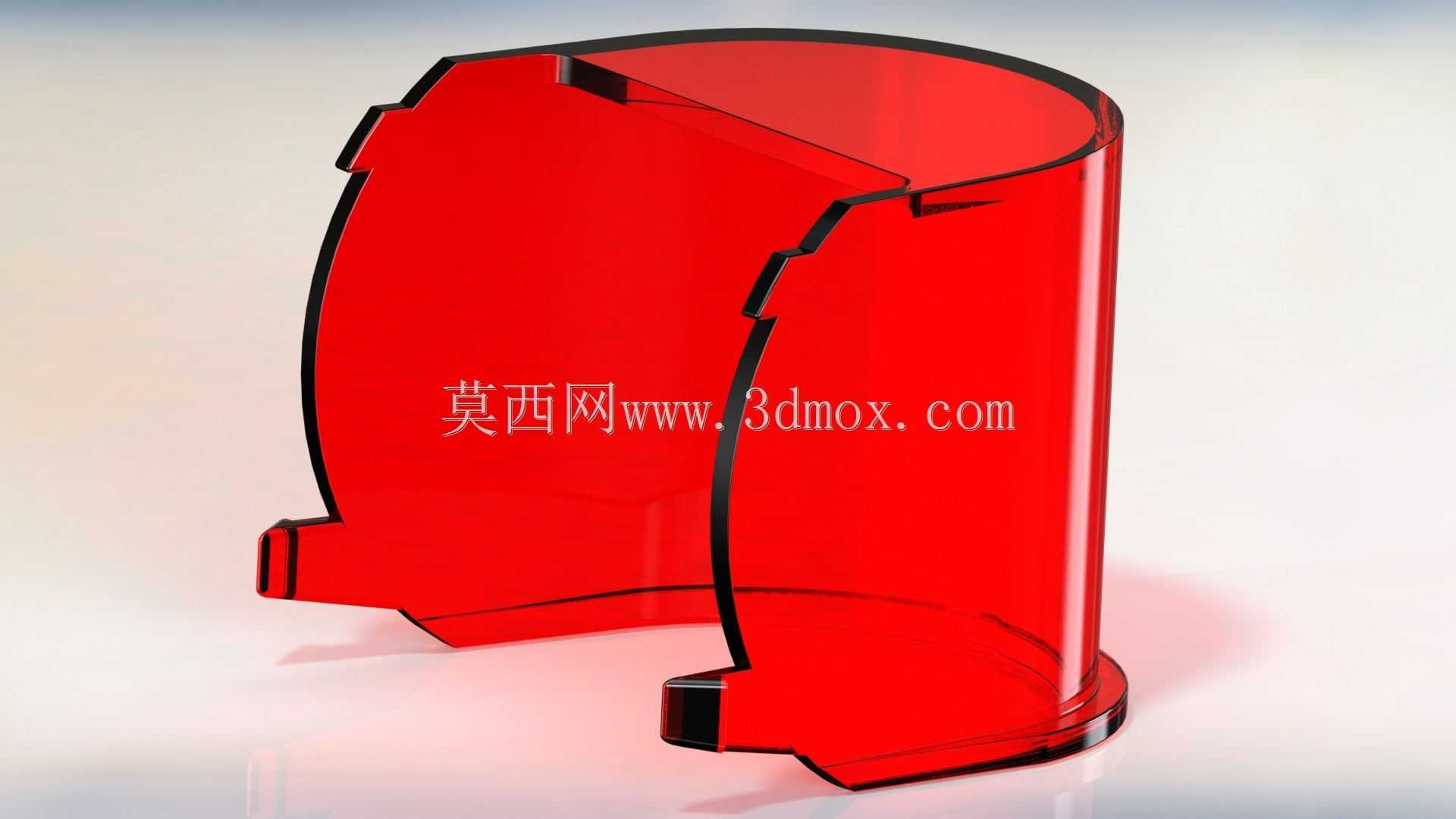

　　壳体侧边分布的几处凸起卡扣，是专门针对安装边界做的适配结构，每一处卡扣的位置都对应灯座上的预留卡位，装配时对准位置轻压即可完成锁定，卡扣的拔模角度做了3度的倾斜处理，既保证安装后有足够的卡紧力不会因为设备振动松脱，又不会因为卡扣过紧造成拆卸时壳体边缘崩裂。壳体顶部的弧形边缘做了加厚处理，这个位置是日常搬运、装配过程中最容易发生磕碰的部位，加厚1.2mm的壁厚可以有效抵消意外撞击的冲击力，避免壳体出现裂纹。

　　材质选择上采用半透明红色工程塑料，这种材料本身具备一定的抗紫外线老化能力，长期在车间光照环境下使用不会出现明显的变色、脆化问题，同时材料的透光率控制在35%左右，既可以保证足够的光线穿透率满足照明警示需求，又能完全遮挡内部的灯珠、线路等结构，保证外观的整洁性。壁厚整体控制在2mm均匀壁厚，所有转角位置都做了R0.8mm的圆角过渡，避免注塑成型过程中出现应力集中导致的开裂问题，也减少了尖角位置在装配时划伤操作人员的风险。

　　安装边界方面，这款壳体的整体轴向高度与配套灯座的安装槽深度完全匹配，安装后壳体底部与灯座贴合面的缝隙控制在0.2mm以内，可以有效阻挡粉尘、水汽从贴合位置进入灯体内部，达到基础的防尘防护要求。半圆弧的外径尺寸与灯座的弧形卡位完全契合，安装后不会出现径向晃动，侧边卡扣的突出高度控制在1.5mm，卡入卡位后不会突出灯座的外轮廓，保证整体外观的平整性。在实际工况测试中，这类结构的壳体可以承受1米高度自由跌落至水泥地面不出现碎裂，在-10℃到60℃的环境温度范围内不会出现明显的形变，完全满足普通工业车间的日常使用要求。

　　从建模逻辑来看，整个结构采用曲面拉伸加卡扣特征切除的方式构建，所有配合面都预留了合理的安装公差，曲面部分做了连续性检查，避免出现曲面褶皱导致的注塑成型缺陷，壁厚均匀性经过多次校验，不会出现壁厚突变导致的缩痕、气泡问题，完全符合注塑件的量产工艺要求。
