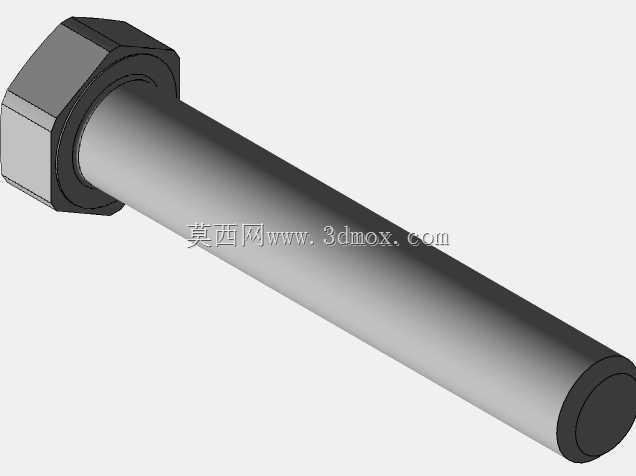

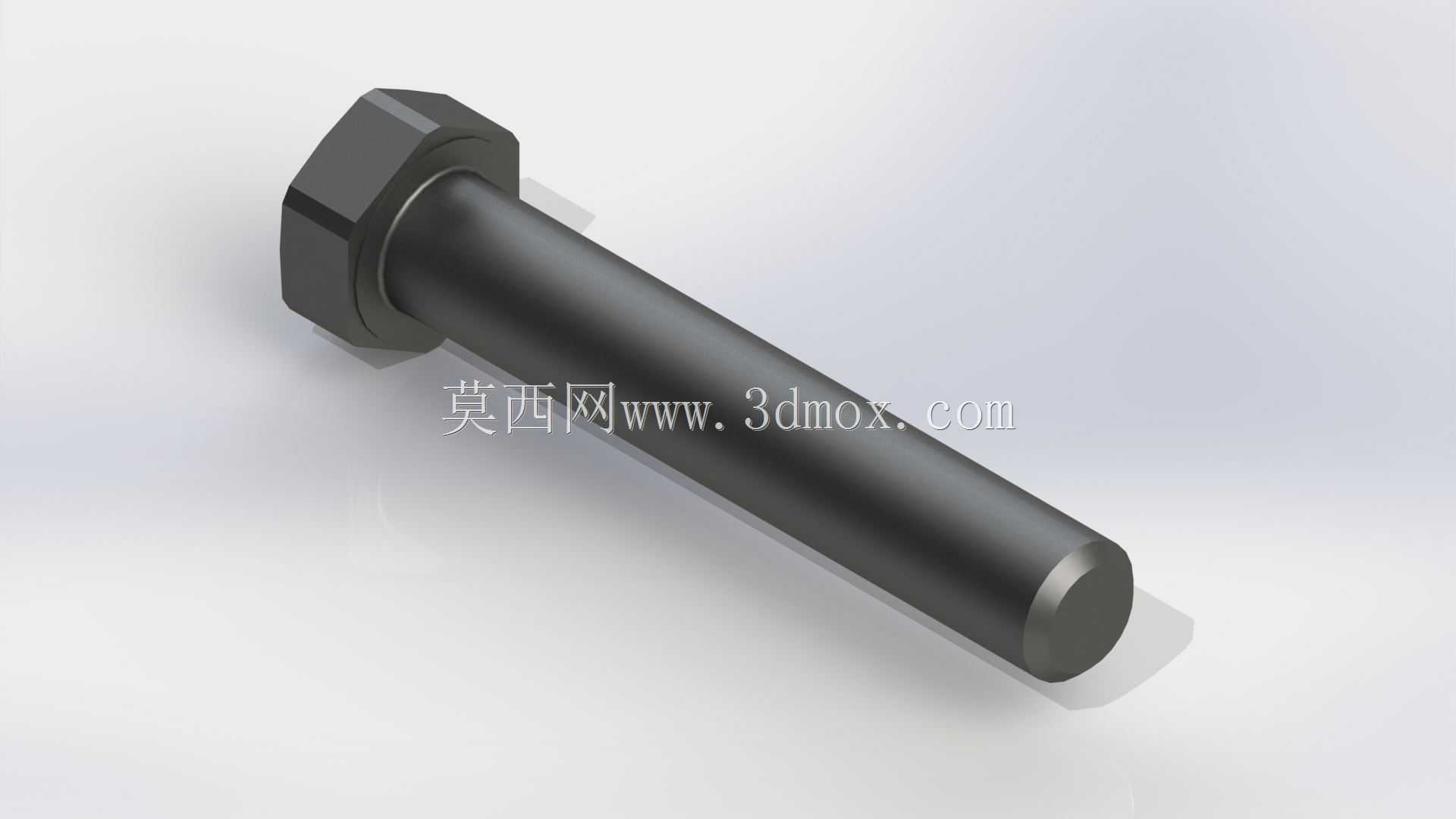

外六角全螺纹六角头螺栓结构模型

　　作为机械结构中最基础的紧固连接件，外六角螺栓的应用覆盖了从重型机架装配到小型工装夹具搭建的几乎所有工业场景，小到设备检修时的零部件固定，大到钢结构厂房的梁柱拼接，都能见到这类标准件的身影。这款模型还原的是全螺纹规格外六角螺栓，在实际选型应用中，这类螺栓常被用于被连接件总厚度不大、需要螺纹全程啮合提供均匀压紧力的工况，比如薄钢板叠层固定、型材框架的角件连接、电气柜安装板的紧固等场景，相比半螺纹螺栓，全螺纹结构在调整压紧行程时更灵活，不会出现光杆段卡滞在被连接件通孔内无法继续旋紧的问题。从设计逻辑来看，外六角的头部造型是为了匹配标准开口扳手、套筒工具的施力需求，六个受力面均匀分布，在施加拧紧力矩时能分散接触面应力，

　　避免头部棱边因为应力集中出现崩裂，建模时头部的六角对边、对角尺寸严格遵循公制紧固件的公差要求，头部下端的支承面做了平整化处理，保证和被连接件表面贴合时不会出现偏斜，避免拧紧后螺栓承受附加弯曲应力。螺杆部分的螺纹采用标准公制三角螺纹牙型，牙型角60度，建模时还原了螺纹牙顶、牙底的圆弧过渡，这部分细节在实际生产中直接影响螺纹的啮合强度，牙底的圆弧过渡能有效降低螺纹根部的应力集中系数，避免螺栓在受交变载荷时从螺纹根部发生疲劳断裂。在安装边界层面，这类螺栓的选型需要提前核算被连接件的通孔直径，通孔尺寸通常比螺杆公称直径大0.5到1毫米，既保证螺栓能顺利穿入，又不会因为间隙过大导致紧固后连接件出现错位；头部的六角尺寸决定了装配时的操作空间，

　　比如在狭窄的设备内腔使用时，需要提前核算扳手回转空间是否足够，若空间不足则需要考虑更换内六角圆柱头螺栓替代。从实际使用场景的适配性来看，这类螺栓搭配不同等级的螺母、平垫、弹垫，可以满足不同载荷等级的紧固需求，8.8级及以上强度等级的螺栓常被用于工程机械、机床设备的受力部位连接，4.8级普通强度螺栓则多用于护罩、盖板等非主要受力部件的固定。建模过程中对螺栓末端的倒角做了还原，这处45度的小倒角并非无关紧要的细节，实际装配时它能引导螺栓顺利穿入通孔和螺母螺纹孔，避免螺纹起始端的牙型磕碰损坏，同时也能去除螺杆末端的加工毛刺，避免装配时划伤操作人员或零件表面。在设备维护场景中，这类标准件的互换性极强，只要公称直径、螺距、长度参数匹配，

　　不同厂商生产的同规格螺栓都可以直接替换，这也是标准紧固件在工业领域被广泛应用的核心优势，建模时严格遵循标准参数，也能保证后续生成工程图、导出BOM表时的参数准确性，方便设计人员直接调用到装配体中完成整机的虚拟装配，提前排查螺栓长度是否合适、是否会和周边零部件发生运动干涉。很多刚入行的结构设计人员容易忽略螺栓头部厚度的参数，实际上头部厚度直接决定了螺栓头部的抗剪切能力，在承受横向剪切载荷的连接场景中，若头部厚度不足，拧紧时可能出现头部滑棱甚至断裂的问题，这款模型的头部厚度完全符合标准件的尺寸规范，能真实反映实际零件的受力特性。在做装配仿真时，螺栓的支承面与被连接件的接触设置、螺纹副的接触参数设置，都需要基于准确的模型几何特征来完成，精准的螺纹牙型模型能帮助仿真人员更准确地计算螺纹啮合处的应力分布，校核螺栓在极限载荷下的安全系数，避免实际使用中出现螺栓断裂、松脱的故障。
