汽车燃油供给系统汽油泵结构设计

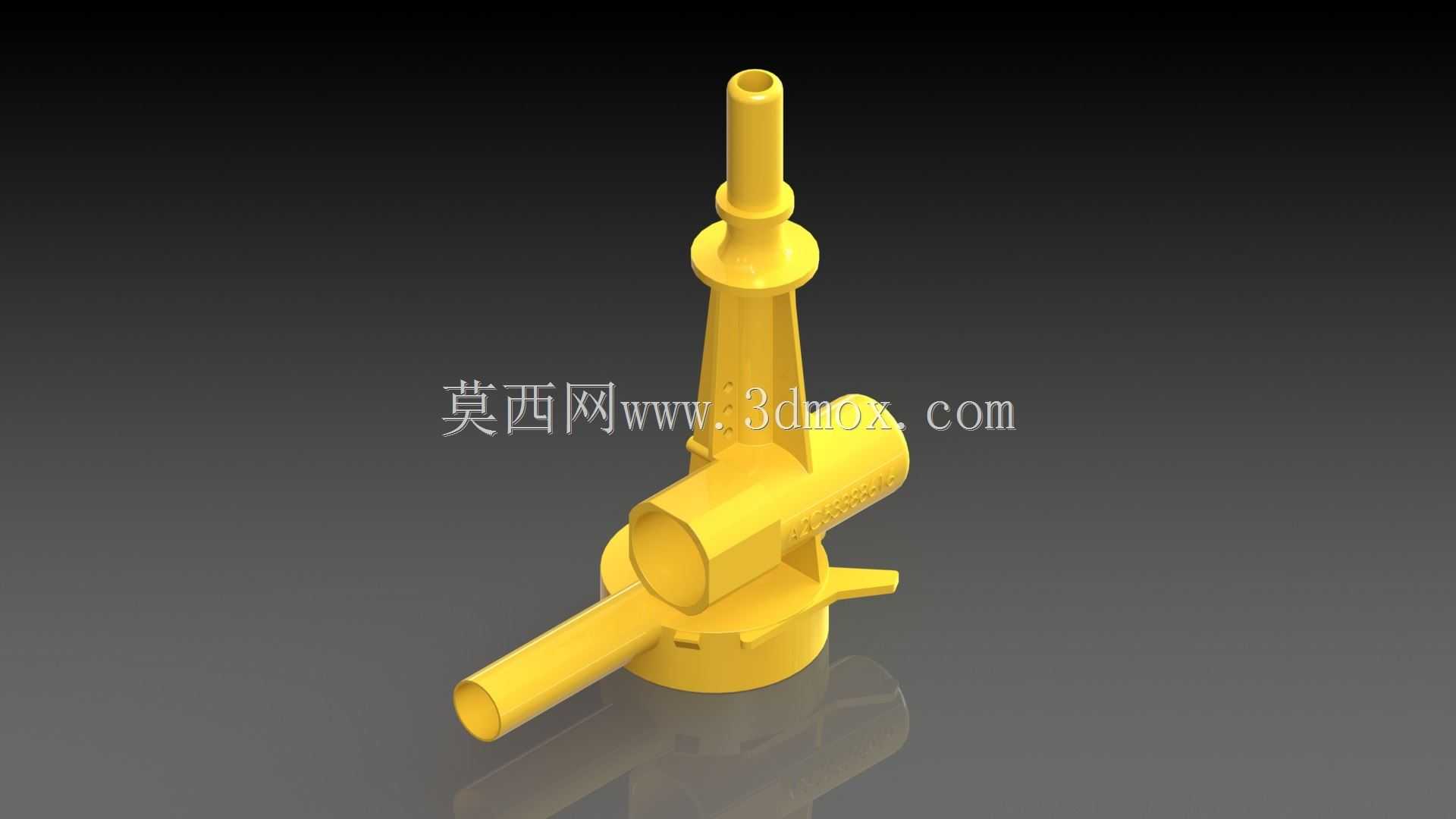

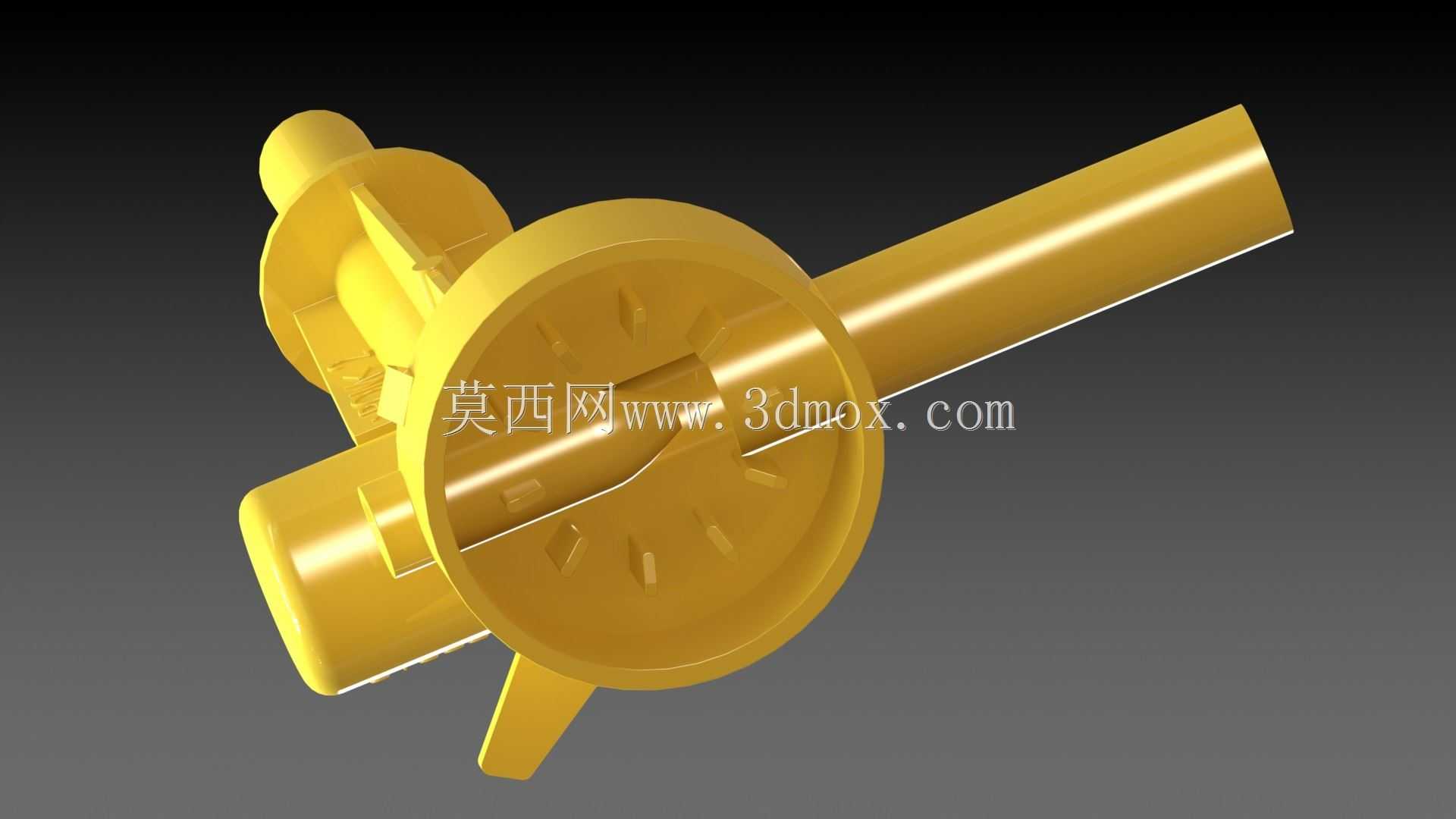

　　在乘用车燃油供给系统的布局中，汽油泵承担着将燃油从油箱内稳定输送至发动机喷油轨的核心作用，其结构设计的合理性直接决定了不同工况下发动机的供油稳定性，甚至影响整车的冷启动性能、急加速响应表现以及怠速运转的平顺性。这款汽油泵的结构设计完全围绕车载安装场景的实际约束展开，整体采用多管路集成式的立式布局，主体基座为圆盘式安装结构，能够直接适配多数乘用车型油箱顶部的标准安装开孔，安装时仅需配合对应规格的密封胶圈即可完成与油箱本体的密封固定，无需额外设计转接安装支架，能够有效减少整车装配环节的零件数量，降低总装工序的复杂度。

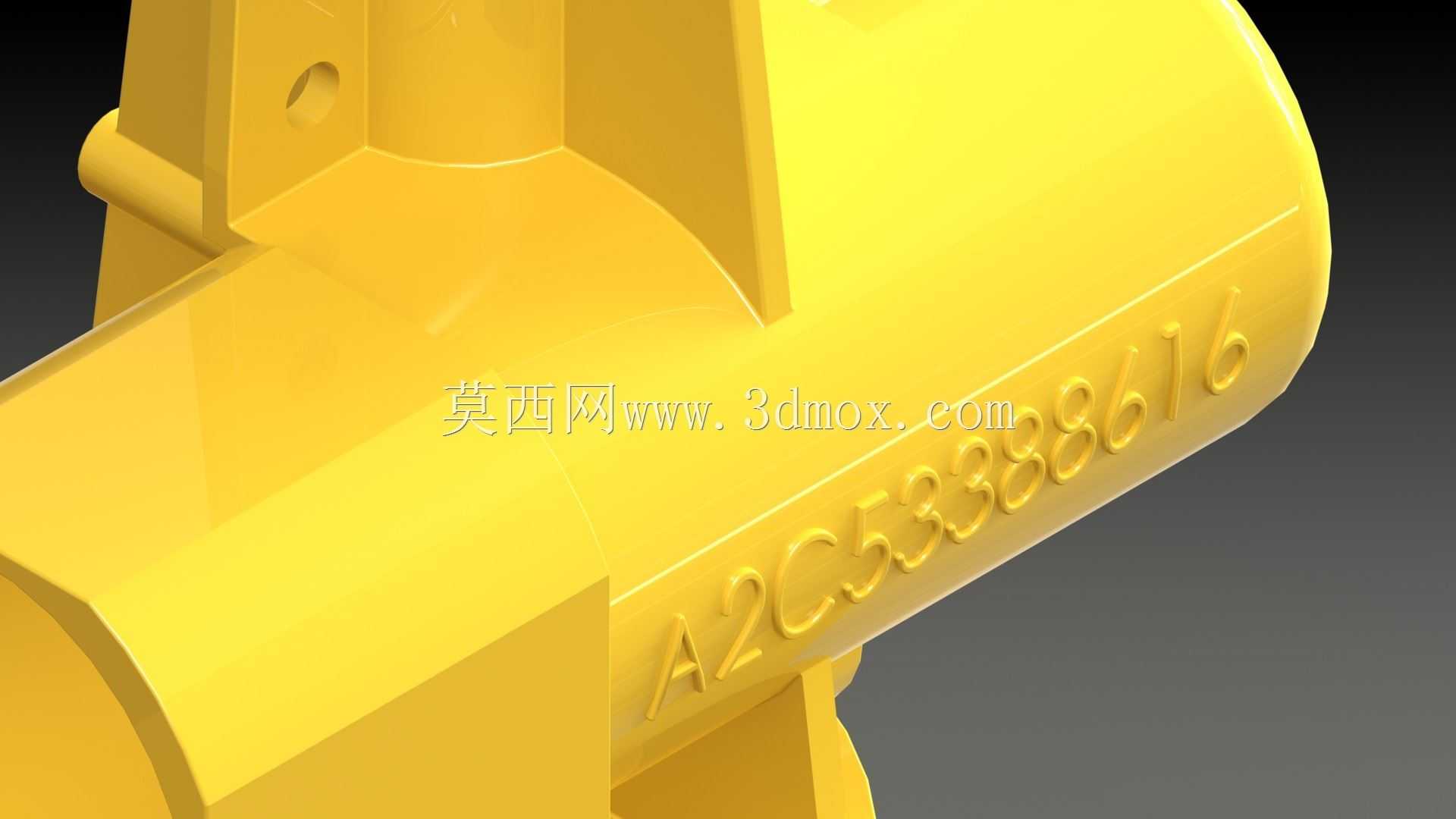

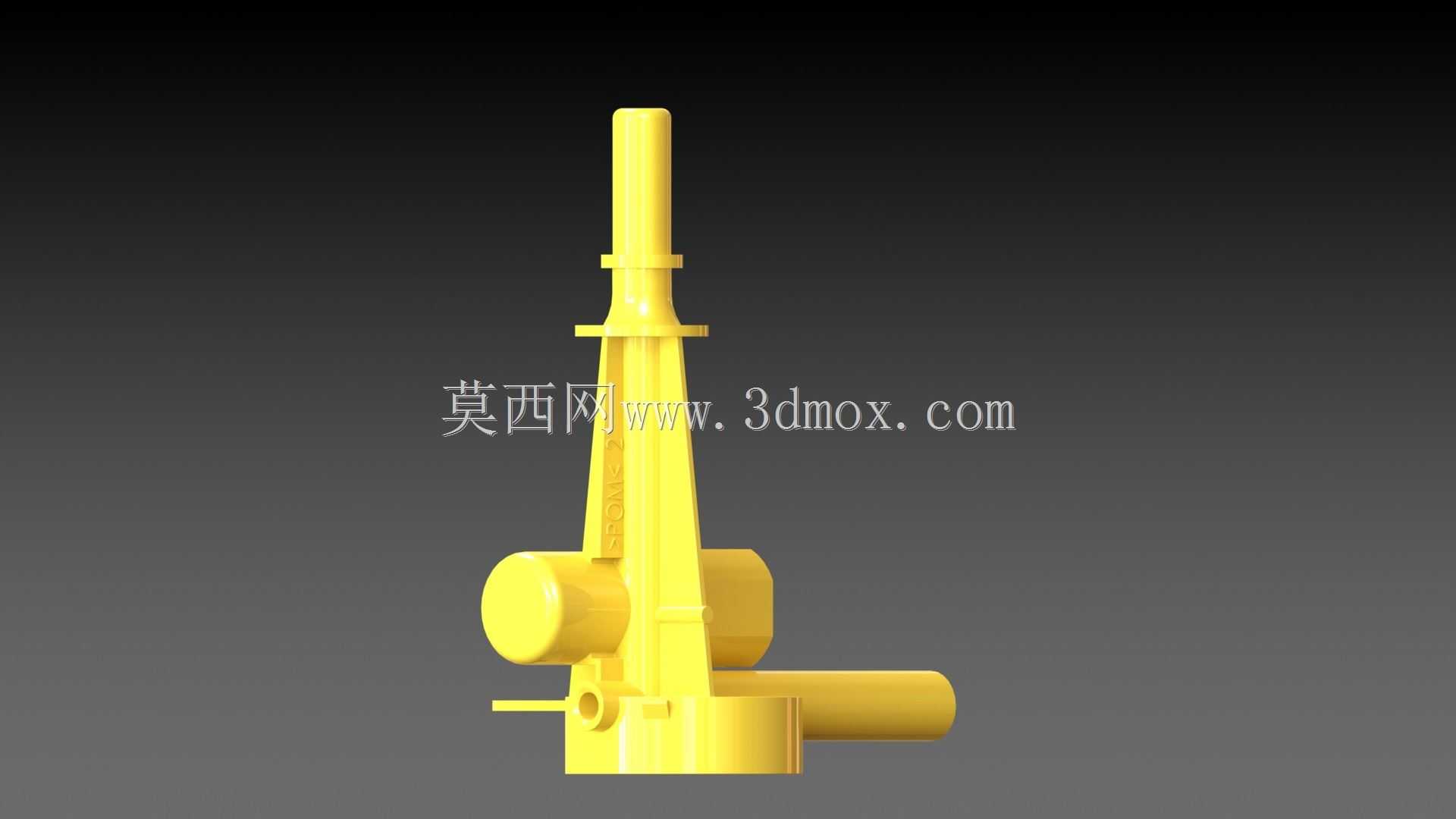

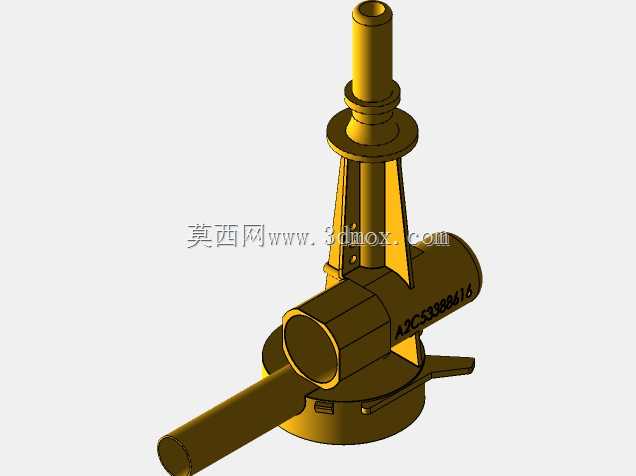

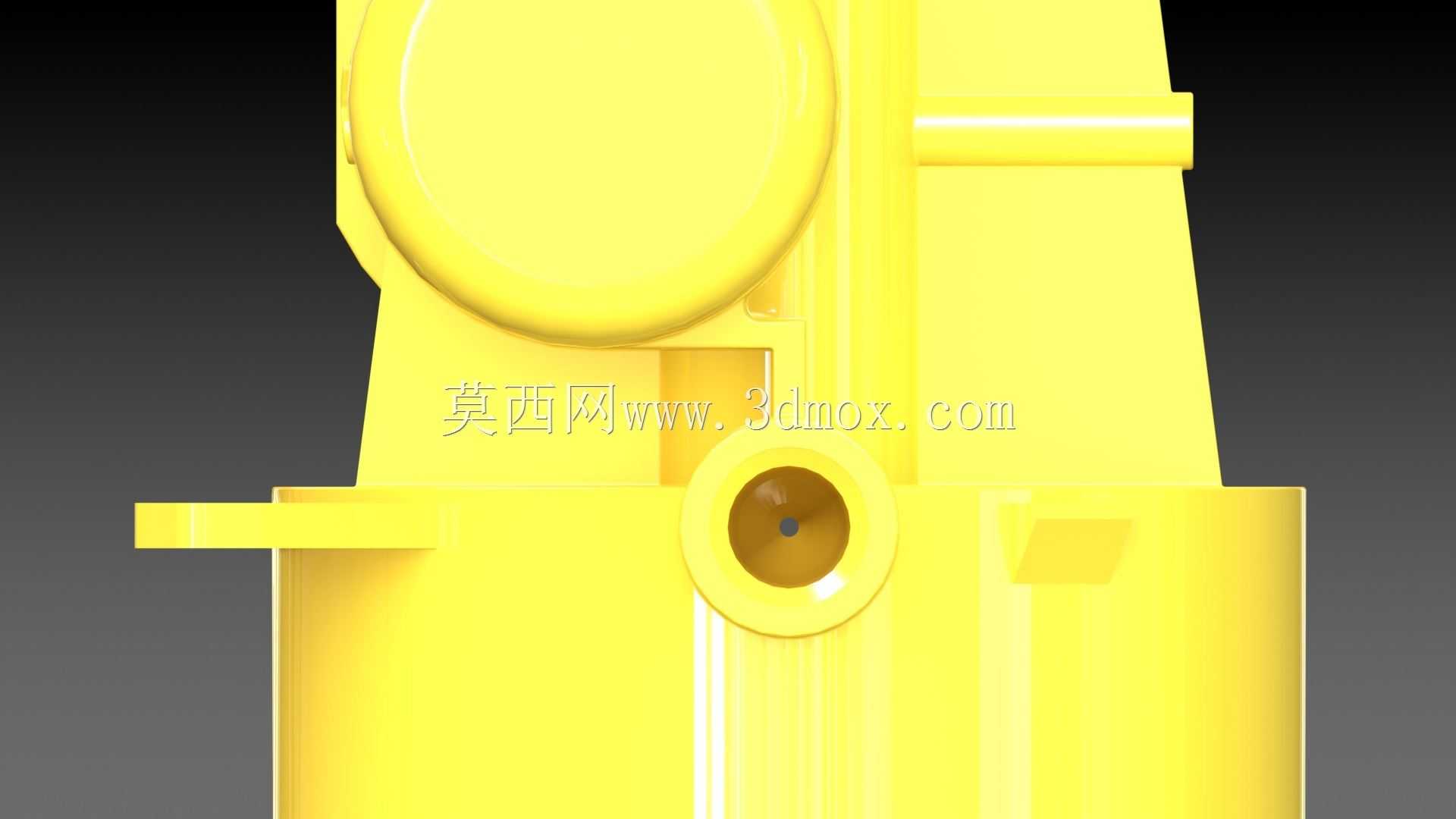

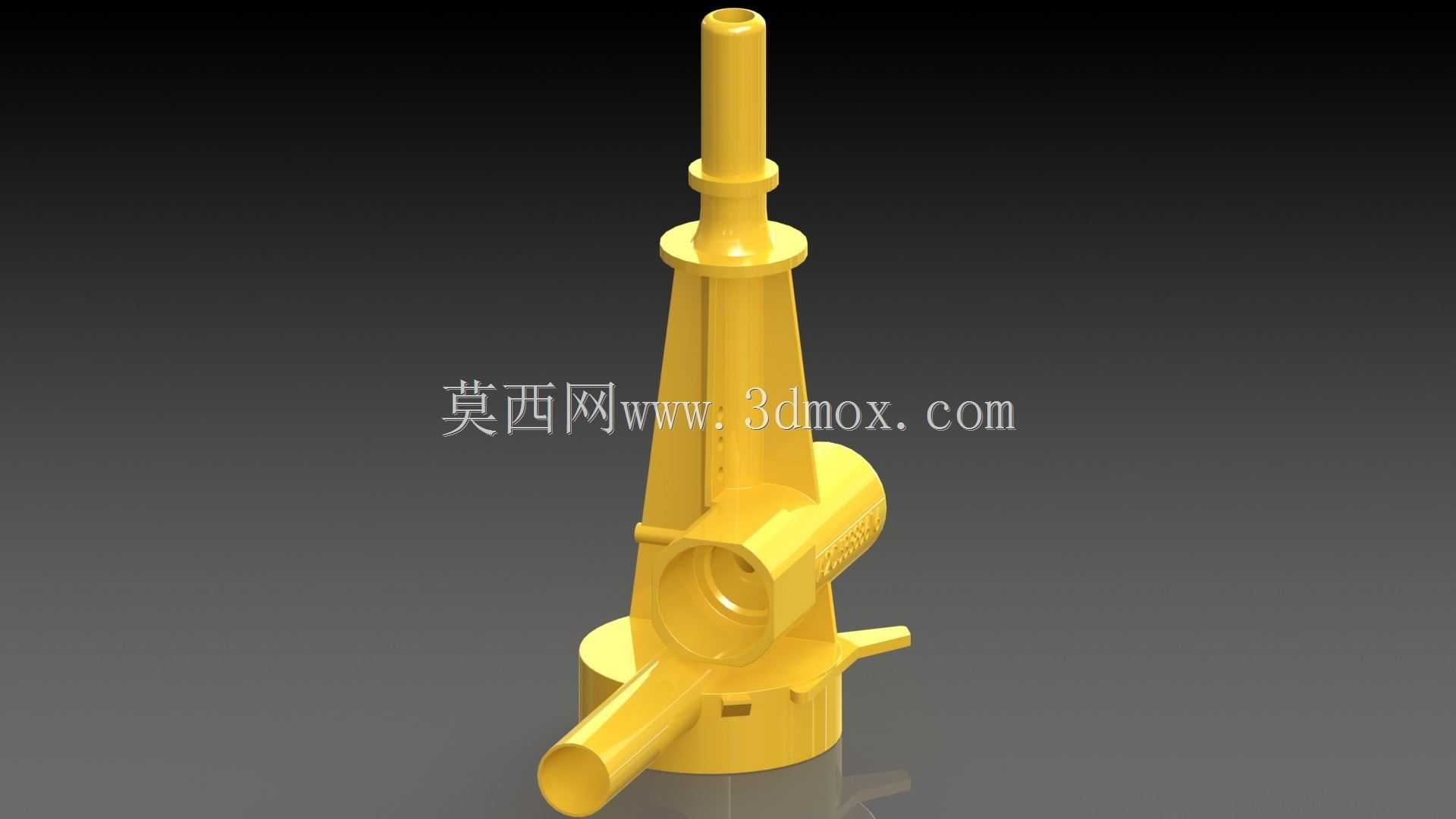

　　从功能实现的角度来看，该泵体集成了三条不同走向的流体通路：垂直向上延伸的细长管路为燃油压力调节后的回油通路，设计时特意将管路接口做了阶梯式变径处理，能够适配不同内径的燃油回油软管，装配时软管推入后可通过管身的环形凸台实现轴向限位，避免车辆行驶过程中因振动导致管路松脱引发燃油泄漏风险；侧向水平延伸的粗径管路为高压燃油输出通路，内壁做了光滑导流处理，能够减少高压燃油流动过程中的沿程阻力，保证输送至喷油器的燃油压力波动控制在合理区间；基座侧方伸出的小型斜向定位支脚，主要用于安装时与油箱上的定位卡槽配合，避免泵体安装到位后出现周向转动，保证各个管路接口的朝向与整车预设的管路走向完全匹配，减少装配时的管路弯折应力。

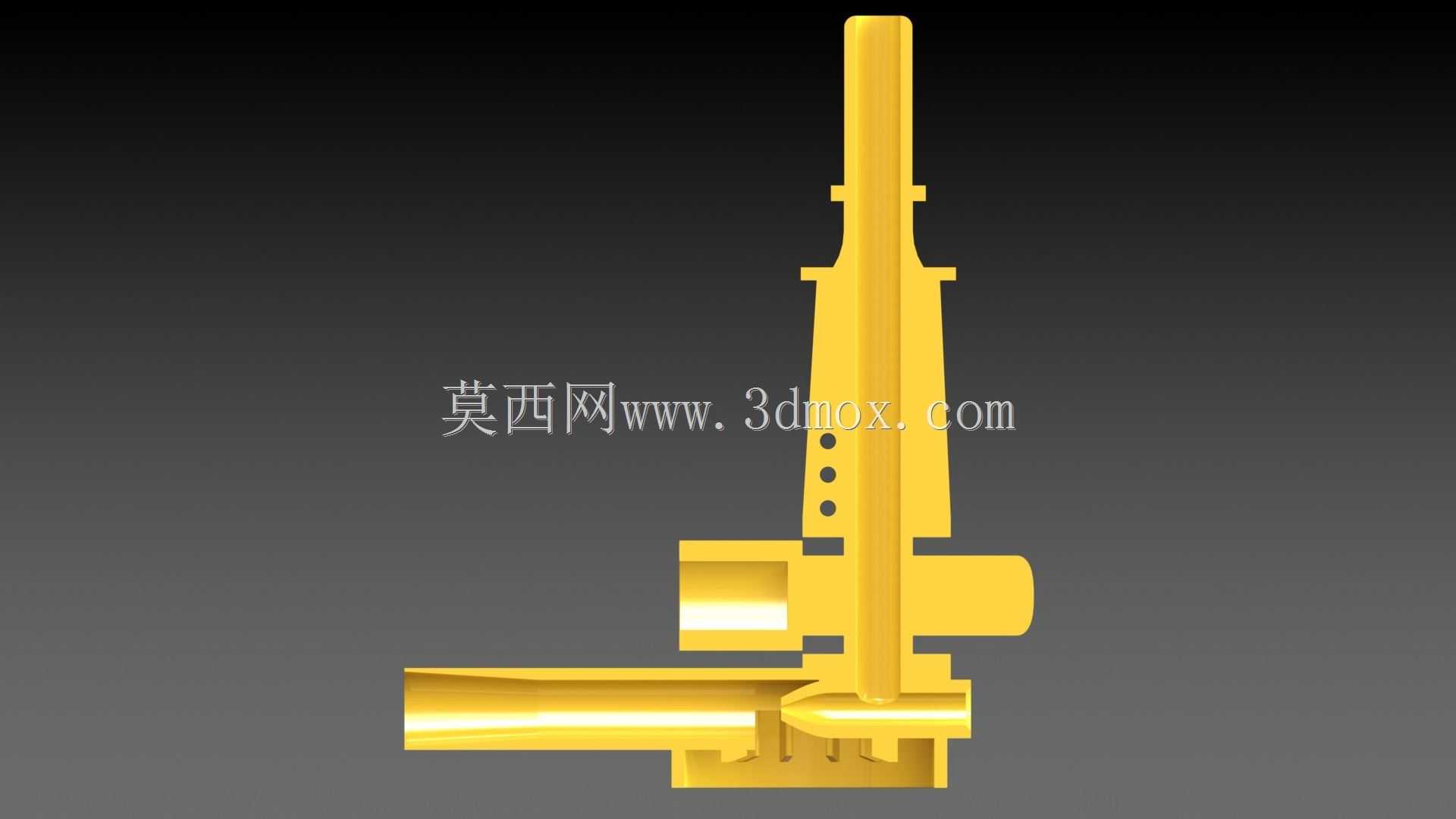

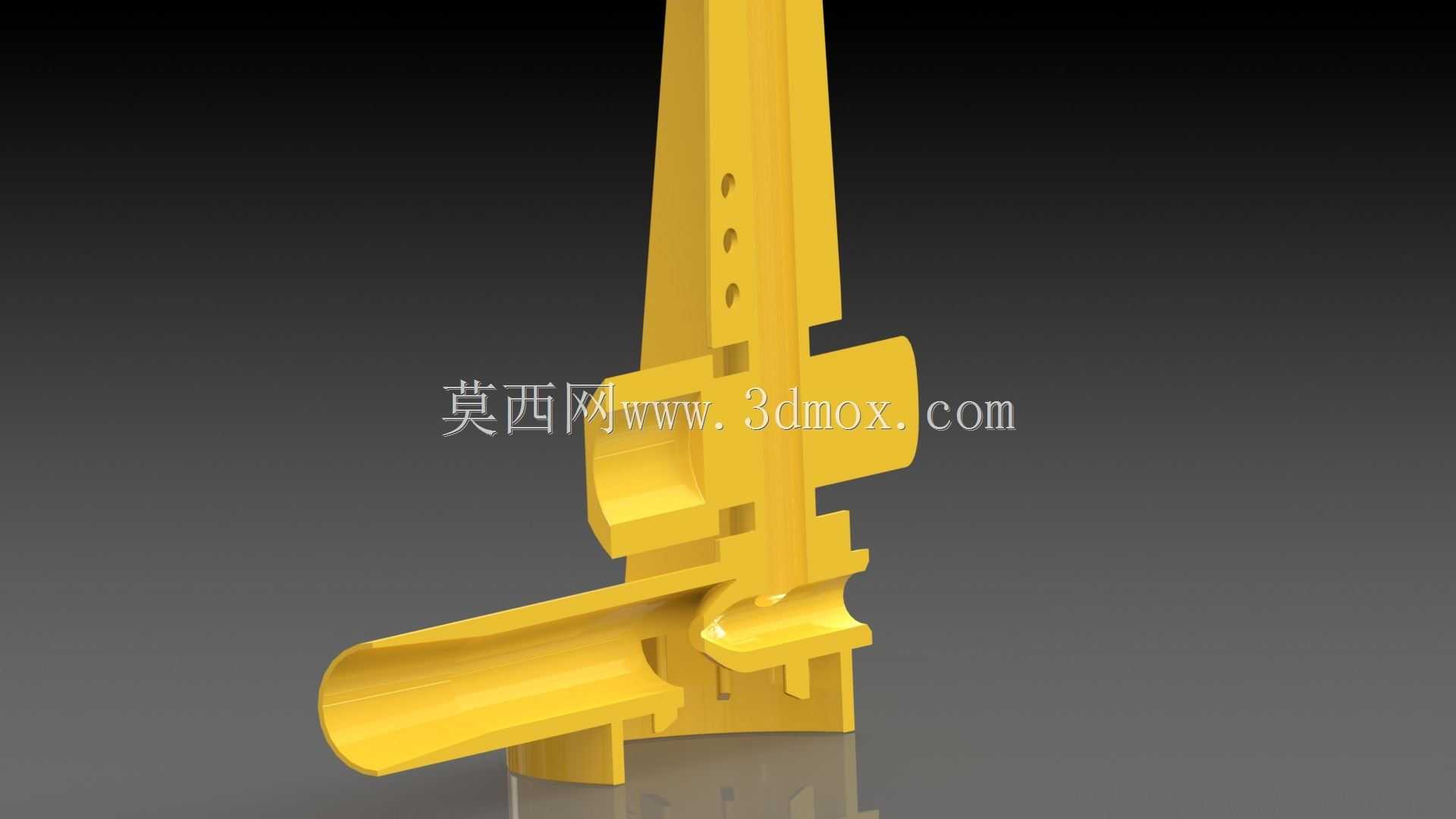

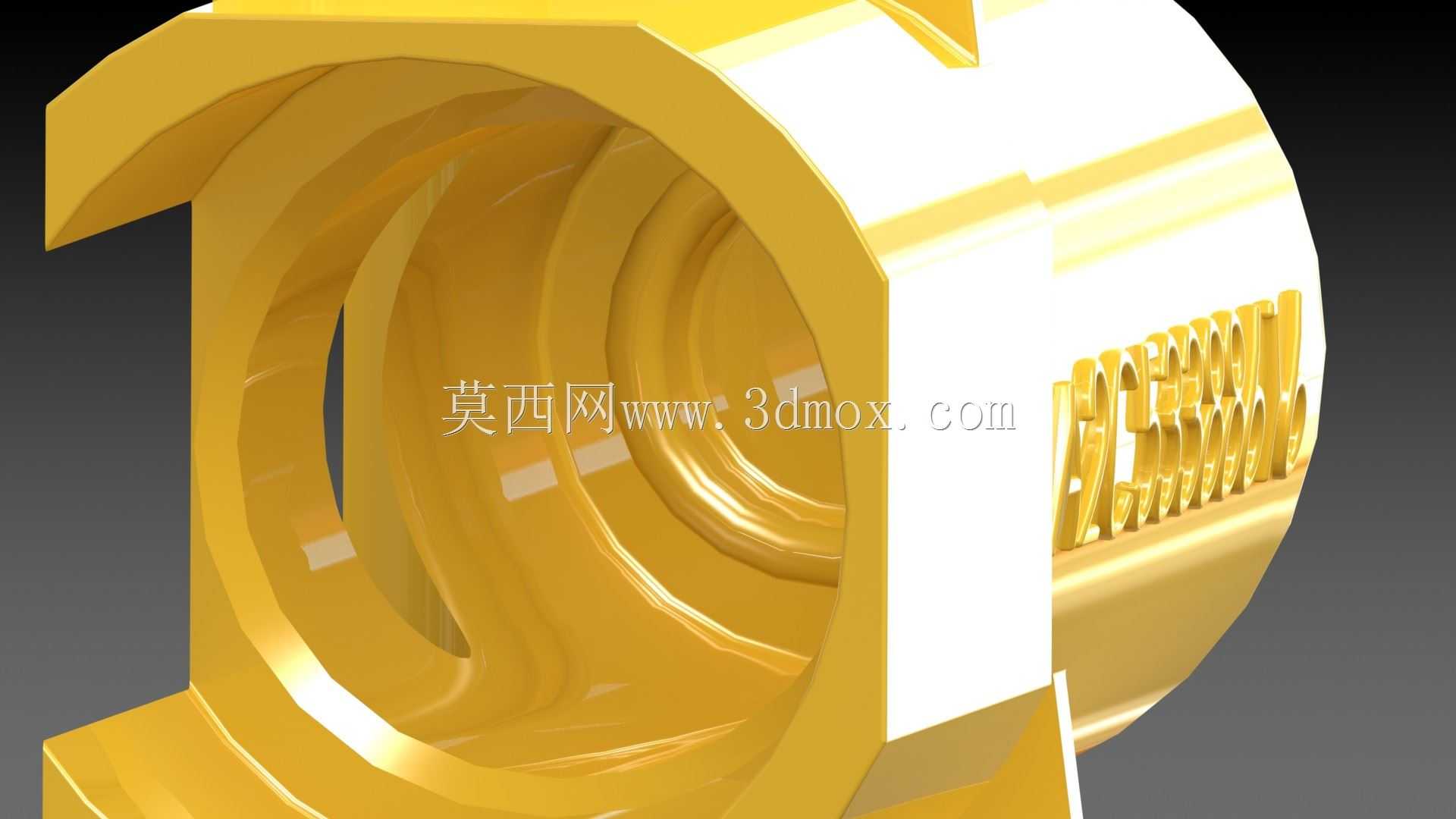

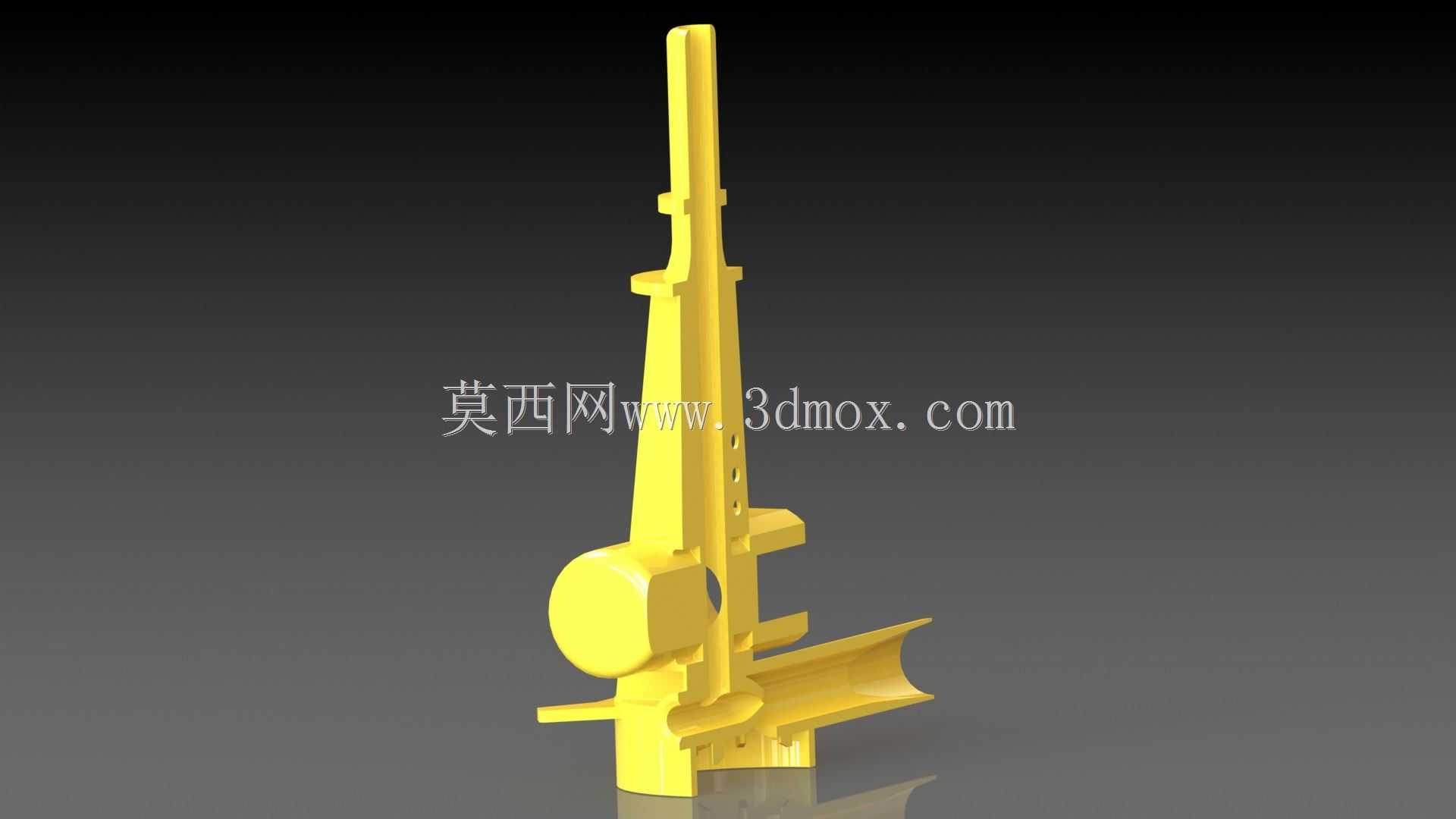

　　设计过程中充分考虑了车载工况的振动耐受需求，所有管路与主体基座的衔接位置都做了圆弧过渡加厚处理，避免应力集中导致的结构断裂问题，同时整体外形的凸起结构都做了圆角钝化处理，既能够避免安装过程中划伤装配人员的手部，也能防止安装时剐蹭油箱内部的其他附属部件，比如油位传感器浮子臂、燃油防浪板等结构。泵体主体的圆柱形腔体内部预留了叶轮、泵芯以及压力调节阀的安装空间，腔体侧壁的细密防滑纹理一方面是为了注塑成型时便于脱模，另一方面也能在装配泵芯时增加外壁与密封橡胶圈之间的摩擦力，避免泵芯在腔体内出现轴向窜动。

　　在安装边界的尺寸控制上，这款泵体的整体高度控制在适配常规乘用车油箱的深度范围内，垂直方向的管路长度不会触碰到油箱底部的沉积槽，侧向伸出的管路最大外轮廓也不会超出安装基座的投影范围过多，能够保证泵体从油箱顶部开孔垂直放入安装时，不会与油箱内部的加强筋、防浪板结构发生干涉。不同于外置式汽油泵的结构设计，这款内置式泵体的所有管路接口都采用快插适配结构，不需要使用卡箍进行额外紧固，装配时将对应管路推至接口卡位即可完成密封连接，能够大幅提升整车总装线的装配效率，同时也降低了售后维修更换时的操作难度。

　　实际装车应用中，这类结构的汽油泵能够覆盖多数小排量自然吸气以及涡轮增压乘用车的供油需求，泵体的材质选用耐燃油腐蚀的工程塑料，能够长期浸泡在汽油环境中不出现材质溶胀、开裂的问题，同时塑料材质的自重更轻，相比传统金属材质的泵体能够有效降低整车的簧下质量？不对，内置在油箱内属于车载附属部件，更轻的重量能够减少车辆行驶过程中泵体对油箱安装位的冲击载荷，延长油箱以及泵体本身的使用寿命。设计时还特意考虑了燃油输送过程中的气阻问题，回油通路的位置设置在泵腔的上部区域，能够将泵腔内积聚的燃油蒸汽通过回油通路导回油箱，避免高温环境下泵腔内出现气阻导致供油中断，保证车辆在夏季高温环境下长时间行驶后依然能够稳定供油，不会出现加速无力或者突然熄火的故障。

　　从三维建模的角度来看，这款泵体的所有特征都采用参数化设计思路，各个管路的直径、安装基座的厚度、定位支脚的尺寸都可以根据不同车型的安装需求进行快速调整，不需要对整体结构进行重新建模，能够大幅缩短同系列不同规格汽油泵的开发周期。建模过程中所有的配合面都预留了合理的公差带，比如安装基座的外径尺寸根据油箱开孔的尺寸公差设置了对应的配合间隙，管路接口的外径根据燃油软管的公差设置了合理的过盈量，保证实际生产装配时的良品率。同时建模时充分考虑了注塑成型的工艺需求，所有结构的拔模角度都设置在合理范围内，避免出现倒扣结构导致模具结构过于复杂，有效降低了产品的开模成本以及量产时的成型不良率。
