这类带肩外六角轴件在工装夹具定位、液压阀块安装、自动化输送线挡停机构里的应用频次极高,很多刚入行的结构设计人员容易把它和普通外六角螺栓混淆,实际上二者的受力逻辑和安装边界完全不同。普通螺栓的核心作用是提供轴向预紧力,靠螺纹副的摩擦力实现构件锁紧,而这类带肩轴件的光杆段往往承担径向定位、导向承载的作用,六角头下方的轴肩是核心受力面,安装时轴肩端面会完全贴合被连接件的安装基面,承担大部分轴向压应力,避免螺纹段承受额外的剪切载荷。

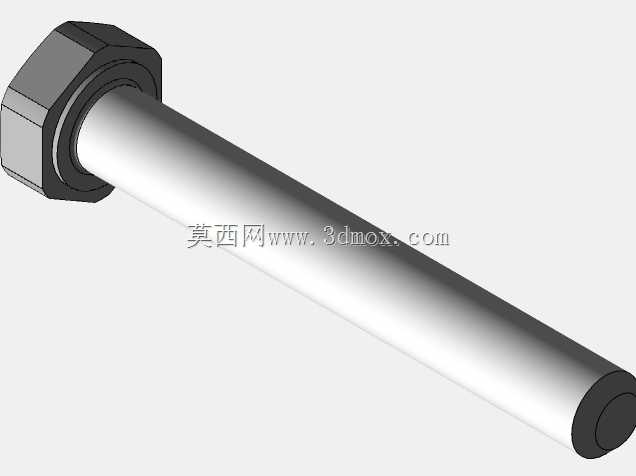

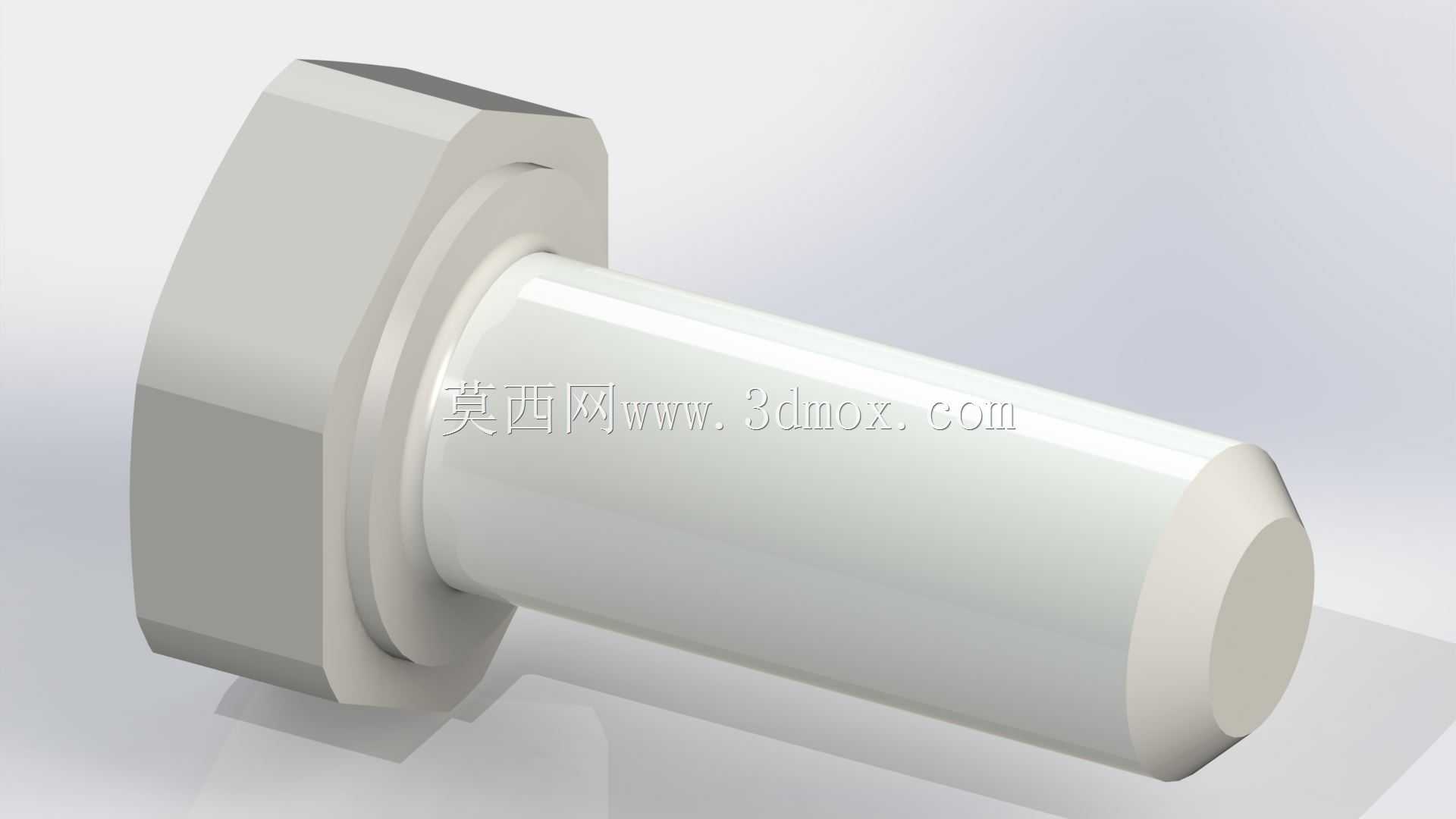

从结构设计逻辑来看,六角头采用标准对边尺寸设计,适配常规开口扳手、套筒工具的拧紧作业,不需要定制专用工装,现场安装维护的通用性更强。轴肩位置做了极小的圆角过渡,不是直角结构,这处细节很多建模新手容易忽略——直角过渡在热处理和受载时会产生严重的应力集中,反复受交变载荷的工况下很容易在轴肩根部出现疲劳裂纹,小圆角的设计既能保证轴肩端面和安装基面的贴合度,又能分散应力集中点,提升零件的疲劳寿命。光杆段的外径公差一般取h7或者g6级,和被连接件的安装孔采用间隙或者过渡配合,既保证装配时能顺利穿入孔位,又能控制径向窜动量,满足定位精度要求。光杆末端做了15度到30度的倒角,一方面是装配时起到导向作用,避免穿入孔位时刮伤孔壁的镀层或者配合面,另一方面也能去除末端的机加工毛刺,防止安装时铁屑掉入配合间隙造成卡滞。
实际选型时要重点关注几个安装边界尺寸:首先是六角头的对边宽度和头部厚度,要预留足够的扳手操作空间,尤其是在密集排布的安装位上,相邻两个零件的扳手空间不能出现干涉,很多设计人员只算零件本身的安装尺寸,忽略工具操作空间,最后现场装配时扳手伸不进去,只能打磨相邻零件或者改用定制薄扳手,大幅降低装配效率。其次是轴肩的直径和厚度,轴肩直径要比安装孔的孔径大1.5到2毫米,保证有足够的承压面积,避免压应力过大压溃被连接件的基面,尤其是被连接件是铝合金、工程塑料这类软质材料的时候,还要额外计算轴肩的面压,必要时加平垫圈分散压力;轴肩的厚度要根据承受的轴向载荷计算,不能太薄,否则拧紧时轴肩容易出现变形翘曲,导致定位失效。然后是光杆段的长度,要根据被连接件的总厚度确定,保证安装后光杆段完全覆盖配合孔的深度,不能让螺纹段进入配合孔内,否则会破坏孔的配合精度,也无法起到径向定位的作用。
建模过程中要注意几个工艺细节的还原:六角头的棱边要做微小的倒钝处理,不是锋利的直角,符合实际机加工零件的工艺特征,也避免安装时划伤操作人员;轴肩和光杆的过渡圆角要和实际加工的R角一致,不能随意放大或者缩小,圆角过大会导致轴肩无法和安装基面完全贴合,出现安装间隙,圆角过小则起不到分散应力的作用;光杆的表面粗糙度要根据使用场景设定,做导向用的光杆面粗糙度一般取Ra1.6,保证滑动顺畅,仅做定位用的可以取Ra3.2,降低加工成本。这类零件一般采用中碳钢或者合金钢材质,根据载荷等级做调质或者表面淬火处理,表面发黑或者镀锌防锈,在不同的工况环境下选择对应的表面处理方式,比如潮湿环境下要采用镀锌钝化,有耐磨要求的导向面可以做高频淬火提升表面硬度。
在装配验证环节,要重点检查轴肩和安装基面的贴合率,正常安装后用塞尺检查不能有超过0.05毫米的间隙,否则会导致定位偏移,影响整个机构的装配精度。如果是用于滑动导向的场景,还要保证光杆和配合孔的同轴度,安装时不能强行敲入,避免光杆表面出现拉伤,后续滑动时出现卡滞。很多现场出现的定位失效、紧固件断裂问题,本质上都是前期设计时没有区分这类带肩轴件和普通螺栓的功能差异,错误套用普通螺栓的选型参数,导致零件的受力状态和设计预期不符,最终出现故障。
