4英寸压缩空气喷气发动机结构设计

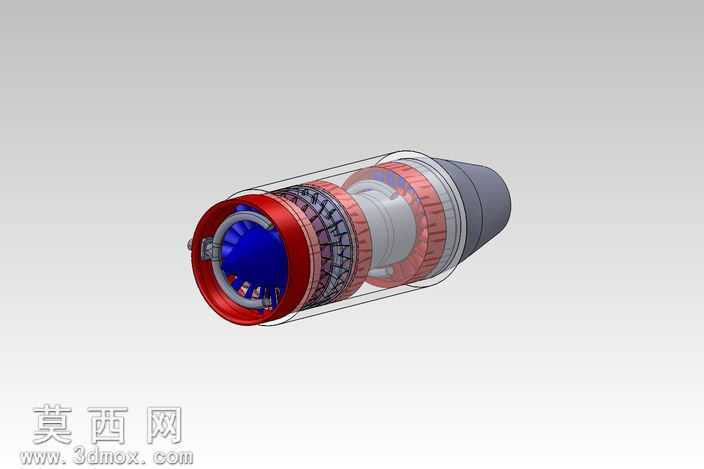

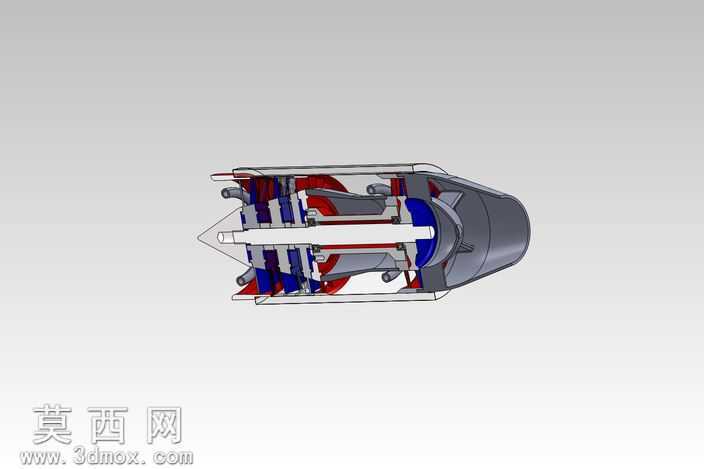

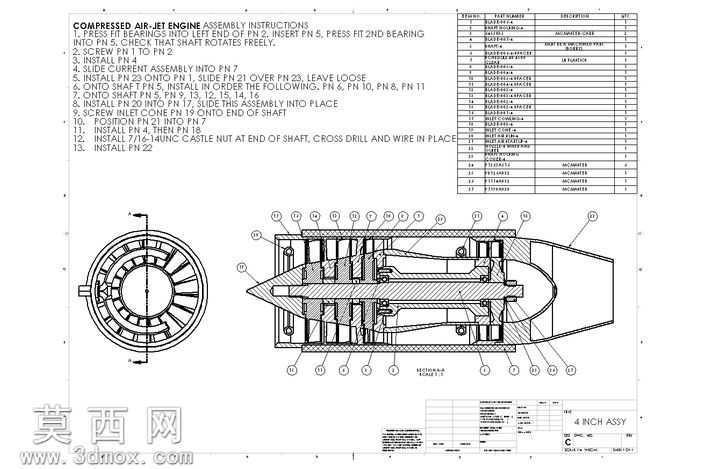

本作品为4英寸规格的压缩空气喷气发动机三维设计，整体采用剖面可视化的呈现方式，清晰展示内部各级结构的排布逻辑与装配关系。建模阶段严格遵循小尺寸航模级动力装置的尺寸规范，整体外径控制在4英寸区间，从进气端到喷口端依次完成进气导流段、压气轮组、燃烧室腔体、涡轮导向段、尾喷收敛段的全结构建模，每一处零件的尺寸公差都预留了3D打印与机械加工的适配余量，兼顾增材制造与传统机加工的落地可行性。材质渲染上，外壳采用半透明高强度工程塑料材质，既可以直观呈现内部结构布局，也对应实际制作中选用的透明PC外壳选材；内部压气轮与涡轮叶片采用高温合金金属质感渲染，还原核心动力部件的金属材质属性；密封胶圈、紧固件等辅助零件分别采用橡胶、不锈钢的对应材质表现，不同材质的光影反射、粗糙度参数都经过反复调试，让整体渲染效果兼具结构展示性与真实质感。结构设计上，压气轮采用多级轴流式叶片排布，叶片曲面经过气动角度优化，可在压缩空气通入时高效完成气流增压；燃烧室设置了均匀分布的气流导流槽，保证压缩空气与做功介质的充分混合；涡轮段与压气轮采用同轴连接设计，轴承位预留了标准轴承的安装空间，保证转动部件的同轴度与运转顺滑度；尾喷段采用收敛式流道设计，可将做功后的气流加速喷出以获得足够推力。设计过程中同步梳理了完整的零件清单与装配逻辑，针对不适合3D打印的薄壁、高精度配合部位，标注了可直接采购标准件或采用机加工制作的替代方案，降低实物制作的门槛，整体结构紧凑、布局合理，既可以作为气动原理教学的演示模型，也可作为小型气动动力装置的设计参考，适配小型模型载具的动力需求。
