SU16步枪定制护木三维结构设计

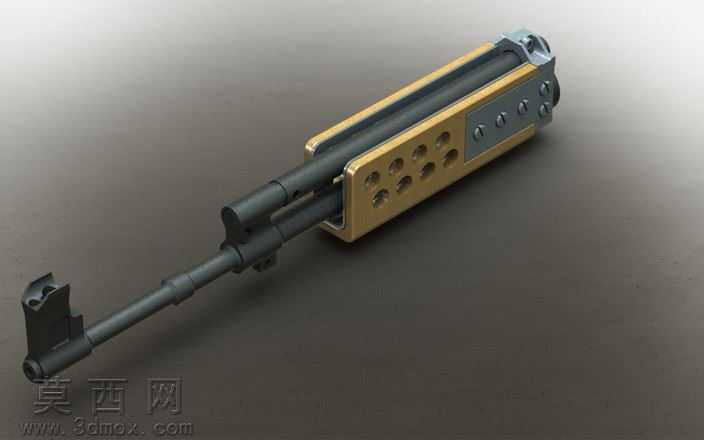

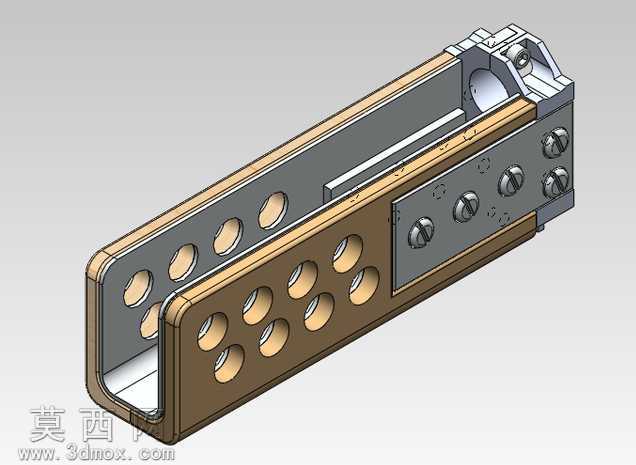

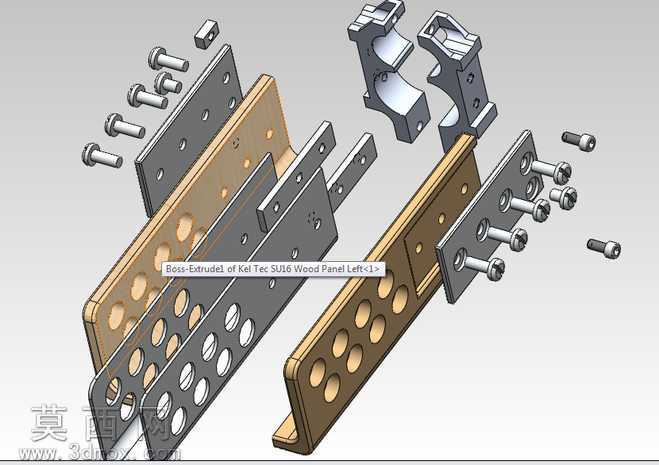

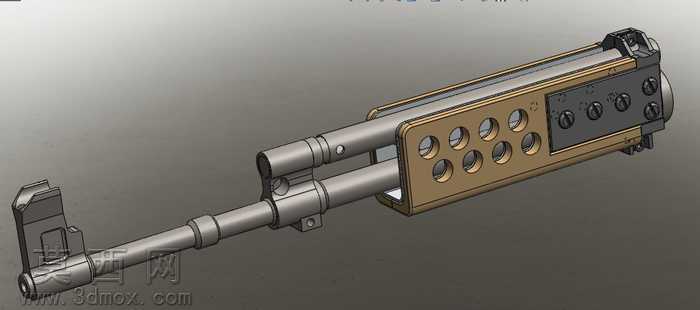

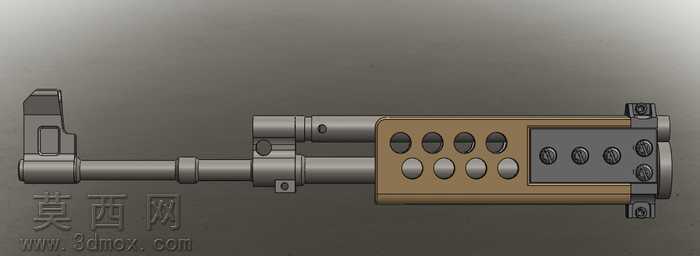

本作品为针对SU16步枪设计的自定义护木结构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格匹配SU16步枪枪管与机匣的装配尺寸，确保护木安装后与枪械主体的贴合度与同轴度符合实际使用要求。建模阶段首先完成护木主体的基准面搭建，以枪管轴线为核心参考轴，依次绘制护木的上下支撑梁、侧面安装面板的轮廓草图，通过拉伸、切除、阵列等特征操作完成基础实体构建。护木侧面设计有规律排布的圆形减重孔，在保证结构强度的前提下有效降低护木整体重量，同时提升枪械连续射击时的散热效率，减重孔的排布经过尺寸校验，避免开孔位置对护木整体刚性造成负面影响。材质渲染阶段，护木主体支撑结构采用哑光黑色金属材质，模拟钢制部件的表面处理效果，还原金属部件的磨砂质感与光线反射特性；侧面安装面板采用黄铜色金属材质，模拟硬质阳极氧化铝合金或者铜合金配件的视觉效果，两种材质的搭配形成清晰的视觉层次，突出护木的结构分区。结构设计上，护木前端设置有与枪管配合的定位环结构，后端预留与机匣连接的安装卡槽，侧面面板上设计有均匀排布的固定螺丝孔位，可通过紧固件实现面板与支撑梁的牢固连接，整体结构采用分体式设计思路，既方便生产加工时的零件拆分，也便于后期使用过程中的维护与配件更换。设计过程中充分考虑护木的握持舒适度与结构可靠性，护木的边角位置均做了圆角过渡处理，避免尖锐棱角影响握持体验，支撑梁的厚度经过参数化校验，在保证抗形变能力的同时控制整体重量，兼顾实用性与轻量化需求。渲染阶段采用柔和的影棚布光方式，通过多角度光源照射突出护木的金属质感与结构细节，清晰展现各部分的装配关系与结构特征，还原实物的视觉效果，为后续的加工绘图、材料采购与实物制作提供精准的三维模型参考，可直接用于导出工程图纸开展后续的加工制作环节。
