饲料输送用等径螺旋螺杆三维结构设计

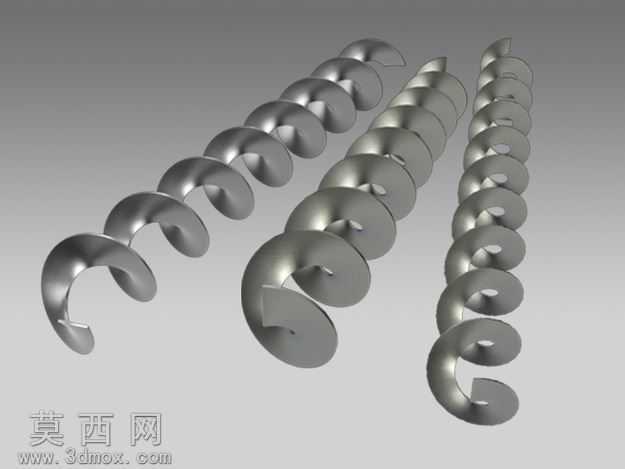

本模型为饲料输送工况专用的螺旋螺杆构件，采用SolidWorks完成全参数化三维建模，建模过程以螺旋线扫描为核心特征，首先根据输送工况需求确定螺杆公称直径100mm、螺距100mm、有效输送长度1000mm的核心参数，绘制对应直径的螺旋线路径，再绘制符合输送力学要求的叶片截面轮廓，沿螺旋线路径完成扫描生成连续螺旋叶片结构，同时完成螺杆中心轴的同轴配合建模，保证叶片与中心轴的结合面完全贴合无间隙，适配饲料颗粒输送过程中的受力承载需求。模型渲染阶段采用哑光金属材质模拟常用的碳钢螺杆加工效果，调整材质的粗糙度、金属度参数还原冷轧钢材的表面质感，添加柔和的环境漫反射光照，突出螺旋叶片连续曲面的流畅弧度与结构特征，清晰展现叶片的厚度、螺距均匀度以及整体的同轴度结构。结构设计上，该螺杆采用等直径等螺距的连续螺旋结构，叶片边缘做微小圆弧过渡处理，避免输送过程中卡滞饲料颗粒，螺旋升角经过适配调整，适配粉状、颗粒状饲料的水平或小倾角输送场景，中心轴采用等直径圆轴结构，保证整体转动过程中的动平衡性能，两端预留标准轴段结构可直接与输送设备的轴承座、驱动端进行装配对接。设计过程中重点考量饲料输送的防堵、耐磨需求，叶片厚度选取适配输送磨蚀性物料的常用参数，螺旋曲面无明显折角，减少物料残留与粘附，整体模型特征清晰，参数可编辑调整，可直接用于螺旋输送机的装配验证、工况模拟以及加工出图参考，完整还原了饲料输送螺杆的真实结构形态与设计细节，建模过程严格遵循机械设计规范，各特征之间的几何约束完整，无建模错误与破面问题，可直接导入各类仿真软件进行输送过程的力学模拟、运动仿真分析。
