无轴螺旋进料输送螺杆结构设计

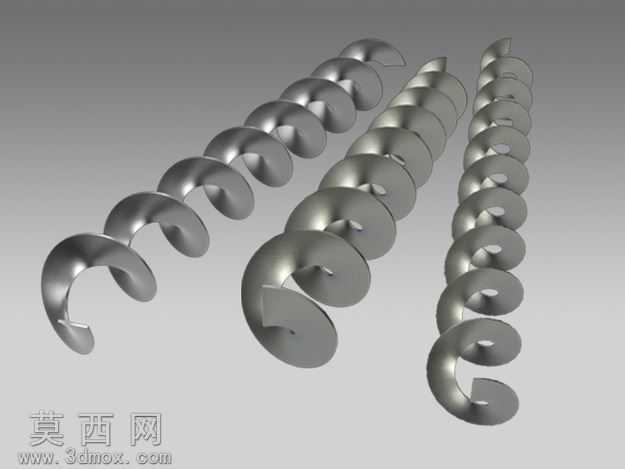

本模型为无轴螺旋进料输送螺杆，采用SolidWorks进行全参数化三维建模，整体围绕D250mm公称直径、250mm螺距、1500mm有效输送长度的设计参数完成结构搭建。建模过程中首先通过螺旋线命令生成对应导程的路径基准，结合扫描特征构建连续的螺旋叶片基体，针对无轴螺杆的结构特性，对叶片端部做了圆弧过渡收边处理，避免尖锐棱边在物料输送过程中出现卡滞、刮料的问题，同时对叶片的厚度做了均匀化参数控制，保证整体结构的受力一致性。材质渲染阶段选用哑光金属质感的不锈钢材质，调整环境光遮蔽与反射参数，还原金属构件的真实表面质感，通过多角度布光凸显螺旋曲面的连续流畅形态，清晰展现叶片的螺旋升角与曲面弧度特征。结构设计上采用无中心轴的一体式螺旋叶片结构，相较于传统有轴螺杆，具备更大的物料通过空间，可适配带状、易缠绕的物料输送场景，叶片的螺旋升角经过反复参数校核，保证物料在输送过程中能够沿轴向平稳推进，不会出现径向堆积的问题。设计思路围绕进料输送工况的实际需求展开，摒弃了传统有轴螺杆的中心轴结构，依靠连续螺旋叶片自身的结构强度完成物料推送，整体结构简洁无冗余部件，既降低了设备运行过程中的缠绕堵塞风险，也减少了后期维护的拆装难度，建模过程中对每一圈叶片的衔接处做了曲率连续处理，保证曲面顺滑无凸起，避免物料在输送过程中出现粘附残留，同时对螺杆的进料端做了导向收窄设计，能够更好地承接来料，提升进料过程的顺畅度。
