十三安培六位英式排插结构设计

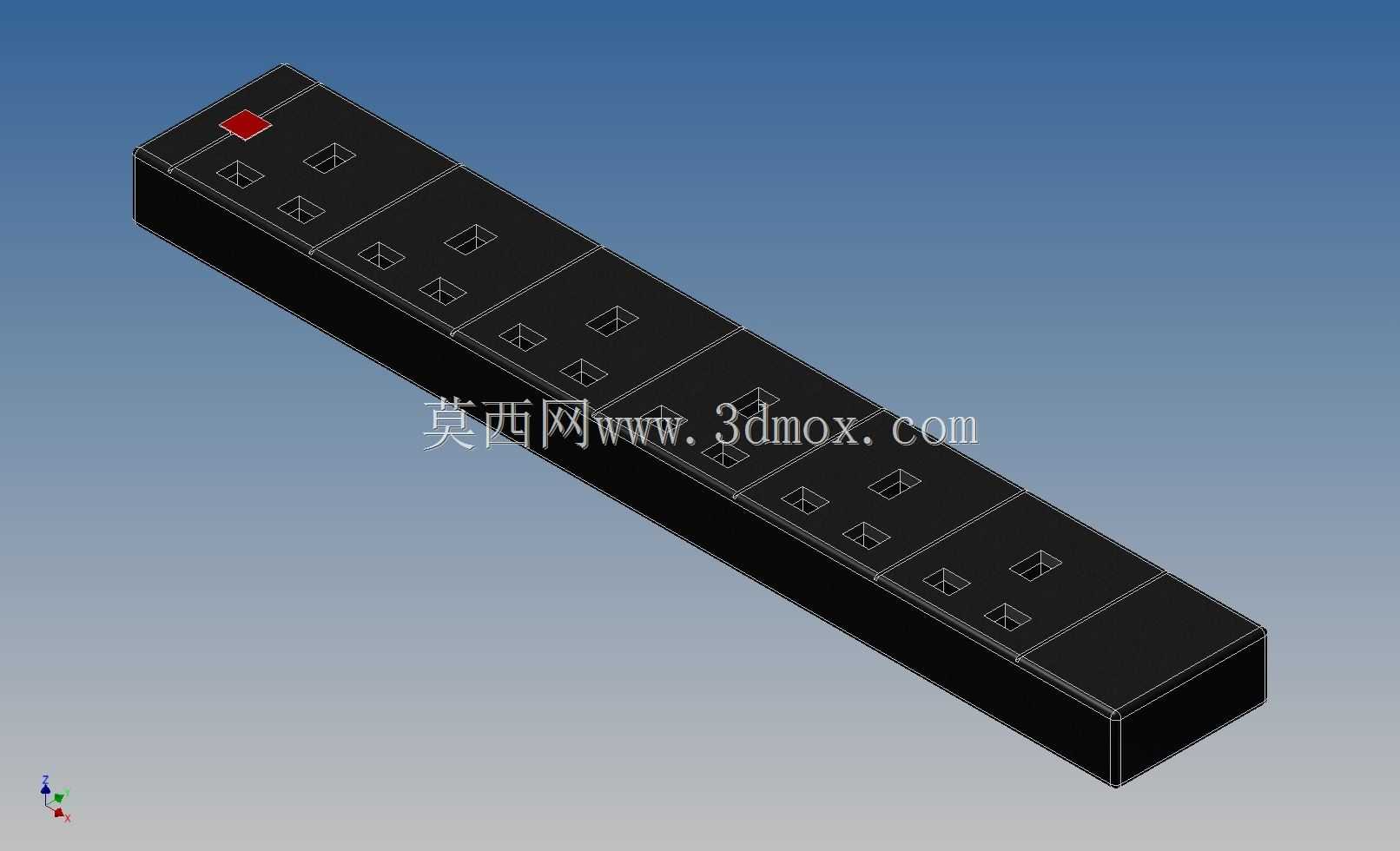

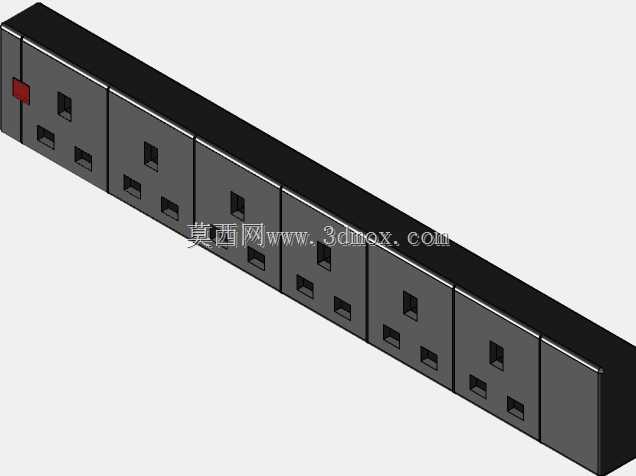

　　这款六位13安培接插组件，主要面向民用及商用工位临时配电、桌面设备集中供电场景设计，在办公工位排布、实验室测试台供电、弱电间临时调试供电、展会展位配电等场景下，能够同时为多台小功率用电设备提供符合英标规范的接插接口，避免单工位插座不足导致的临时拖线板堆叠、走线杂乱等问题，降低配电线路过载、接插松动带来的安全隐患。从结构设计逻辑来看，整体采用长条形一体化壳体布局，壳体沿长度方向均匀排布6组英标13A插座模块，每组模块对应独立的接插铜件腔室，腔室之间设置分隔筋，既可以避免不同回路铜件错位触碰引发短路，也能提升壳体整体的抗弯折强度，减少长条形壳体在安装、挪动过程中出现的形变翘曲问题。壳体一端设置独立的开关安装位，

　　对应配置带指示灯的船型开关，开关触点额定载流能力匹配13A总载流要求，指示灯回路串联合规限流电阻，能够直观显示组件通电状态，方便使用者快速判断供电通断，无需反复插拔插头确认线路状态。外形尺寸方面，整体沿长度方向的尺寸适配常规桌面边缘、工位线槽旁的安装空间，宽度方向控制在单组英标插座的最小必要尺寸，不会占用过多桌面或安装面的横向空间，壳体厚度方向预留足够的铜件安装、导线走线空间，内部导线排布沿壳体长度方向设置专用走线槽，相线、零线、地线分别沿对应槽位布设，避免导线交叉堆叠，同时在导线与铜件压接位置设置防拉脱卡扣，防止插头插拔过程中拉扯导线导致压接点松脱。安装边界上，壳体背部预留壁挂安装孔位，支持螺丝固定在墙面、工位侧板、

　　设备机架侧面等垂直安装面，也可直接平放在桌面、地面等水平面上使用，底部四角设置防滑胶垫安装位，平放使用时能够增加与接触面的摩擦力，避免插拔插头时组件随插头移位。接插接口的设计严格匹配BS1363规范要求，每个插孔的铜件夹持力经过参数校核，插头插入后能够保持足够的接触压力，减少接触电阻过大导致的接插部位发热问题，同时插孔入口处设置安全保护门，单孔插入时保护门处于锁止状态，只有相线零线插孔同时受力时保护门才会开启，降低异物单孔插入引发的触电风险。壳体材料选用阻燃级工程塑料，能够满足带电组件的阻燃要求，在出现内部过载发热、外部明火引燃等异常情况时，壳体材料能够起到阻燃隔温的作用，延缓火势蔓延。内部铜件采用一体化冲压成型工艺，

　　减少铜件之间的焊接、压接节点，降低节点处的接触电阻与连接失效风险，铜件表面做镀镍处理，提升抗氧化能力，延长组件在潮湿、多尘环境下的使用寿命。在实际选型应用中，这类多位接插组件需要匹配前端回路的过载保护参数，总负载功率不能超过13A额定电流对应的载流上限，不同工位排布时可以根据实际设备数量选择对应位数的组件，避免位数过多导致的无效空间占用，也避免位数不足需要额外扩展接插带来的安全隐患。建模过程中对每个接插腔室的拔模角度、壳体拼合的卡扣配合量都做了参数化设置，卡扣的扣合量控制在合理范围，既保证上下壳体装配后不会出现松脱缝隙，也能在检修内部部件时可以顺利拆开壳体，不会出现卡扣断裂的问题。壳体边缘做圆角过渡处理，避免安装、挪动过程中锐边划伤操作人员，开关按键的凸起高度做了限位设计，避免外力磕碰导致按键损坏，指示灯的透光部位采用磨砂透光材质，光线柔和不刺眼，同时能够清晰显示通电状态。
