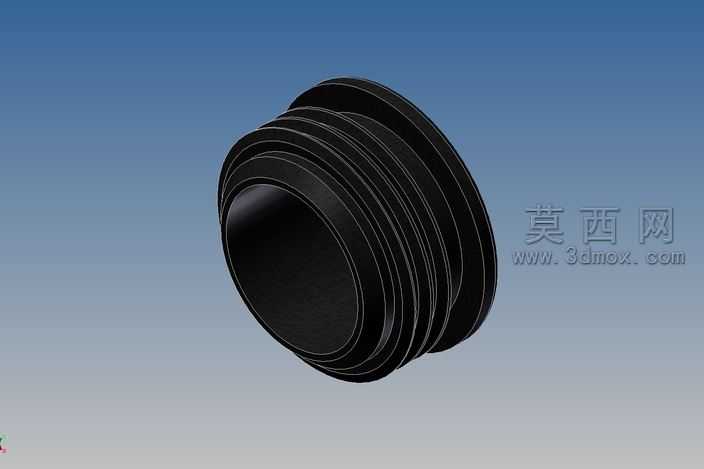

1.5寸规格外螺纹连接式管路封堵管帽

该款1.5寸管帽采用三维参数化建模方式完成全流程设计，建模阶段首先依据管路连接的通用标准尺寸确定核心参数，以旋转凸台命令生成管帽的基体轮廓，精准匹配1.5寸对应公称通径的管路外螺纹连接尺寸，保证与对应规格管路的装配契合度。外螺纹结构通过螺旋线扫描切除命令生成，严格遵循普通管螺纹的牙型角、螺距、牙高等参数规范，螺纹段的长度经过适配性设计，既保证连接时的咬合深度满足密封承压要求，又避免过长螺纹造成的装配冗余。管帽外侧设计有多道环形凸缘结构，一方面可作为装配时的施力卡位，方便使用工具拧紧操作，另一方面凸缘形成的加强筋结构可提升管帽整体的结构强度，降低受外力挤压时发生形变的概率。管帽内部为中空沉腔结构，腔体深度与配套管路的插入深度匹配，腔体内壁预留有密封件安装位，可适配常规密封圈实现管路末端的静密封，有效阻断管路内流体外泄、外界杂质侵入管路内部。材质渲染阶段选用硬质工程塑料的材质参数，调整表面粗糙度模拟哑光黑色注塑件的质感，添加细微的表面颗粒纹理还原实际产品的注塑成型表面效果，通过环境光遮蔽效果凸显螺纹牙型、环形凸缘的结构层次，光影渲染时采用渐变蓝灰背景突出产品主体轮廓，多角度调整光源角度避免结构阴影遮挡关键细节，完整呈现管帽的内外结构特征。设计过程中重点考量了管帽的实用性与通用性，所有尺寸参数均参照通用管路配件标准设定，可直接适配同规格的常规管路，无需额外调整尺寸即可投入生产使用，结构上避免了多余的复杂造型，在满足封堵、密封、连接强度要求的前提下尽可能简化结构，降低注塑生产的工艺难度与制造成本。
