驾驶模拟器用液晶翼镜显示装置结构设计

　　在商用车、乘用车驾驶模拟器的搭建过程中，外后视镜视野还原度是决定模拟驾驶沉浸感的核心指标之一，传统模拟器多采用直接在场景中渲染后视镜画面的方案，存在视野畸变、视距匹配偏差、驾驶员视线落点与实车不符的问题，这套液晶翼镜显示装置正是为解决该类问题开发的配套硬件结构。

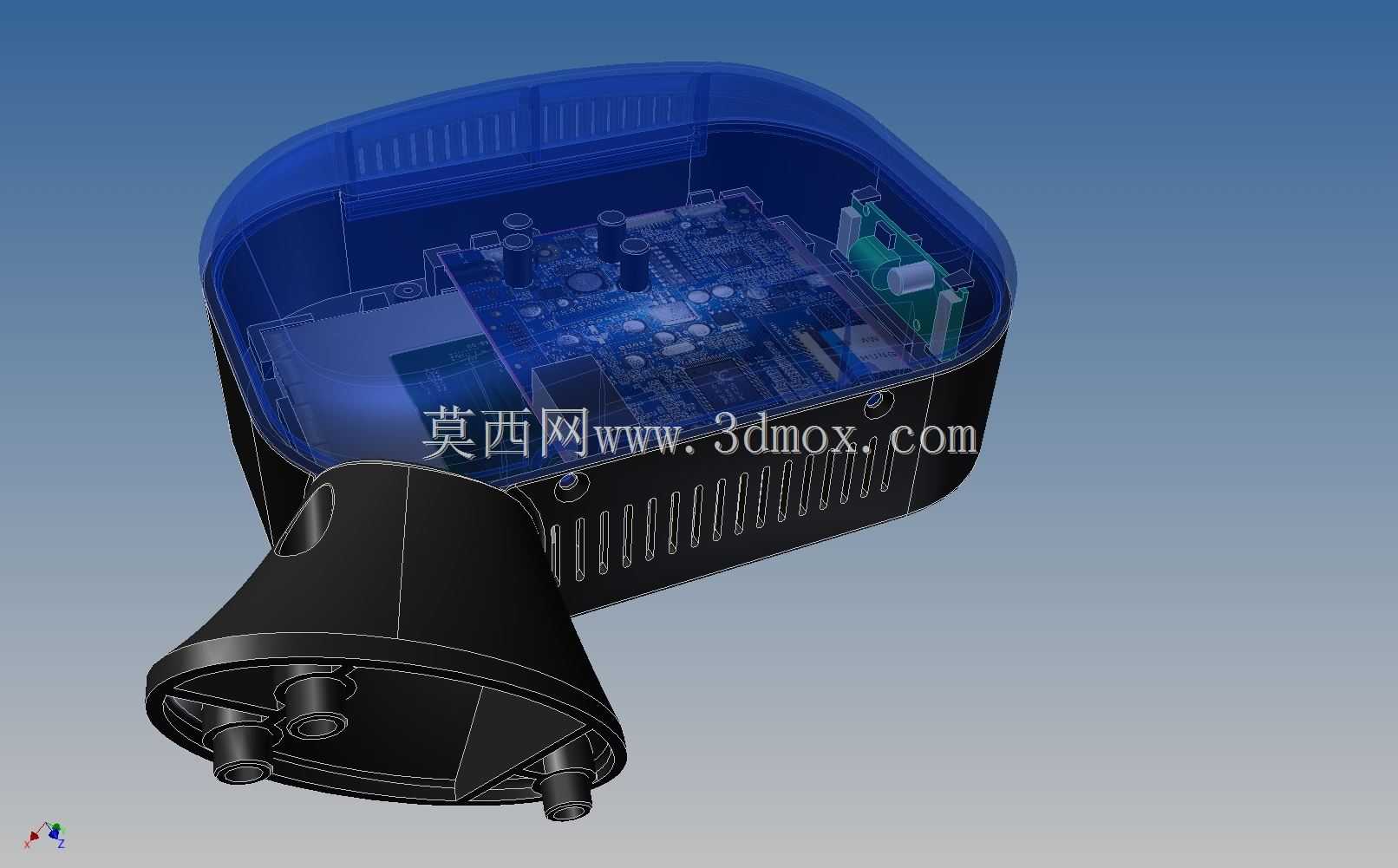

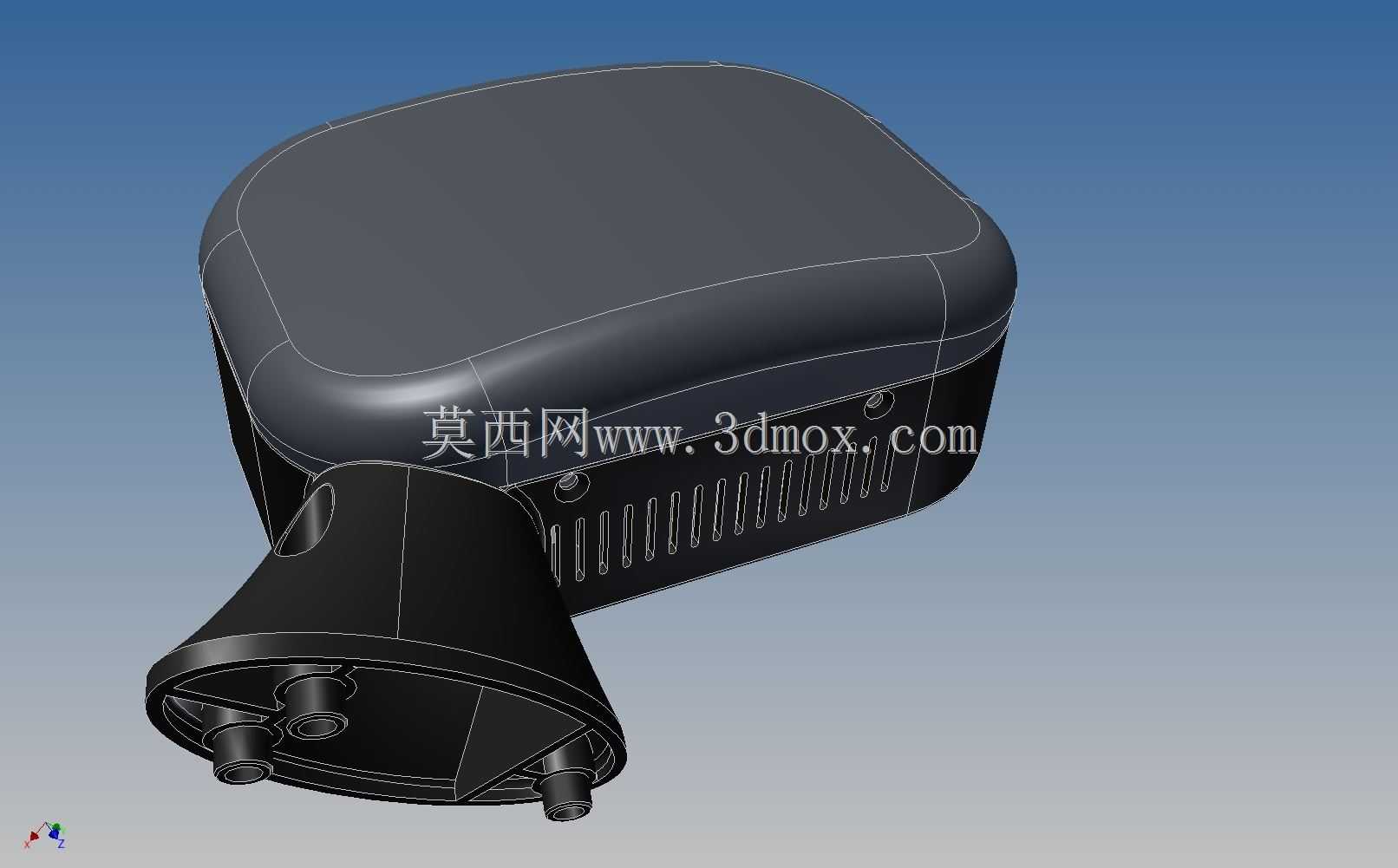

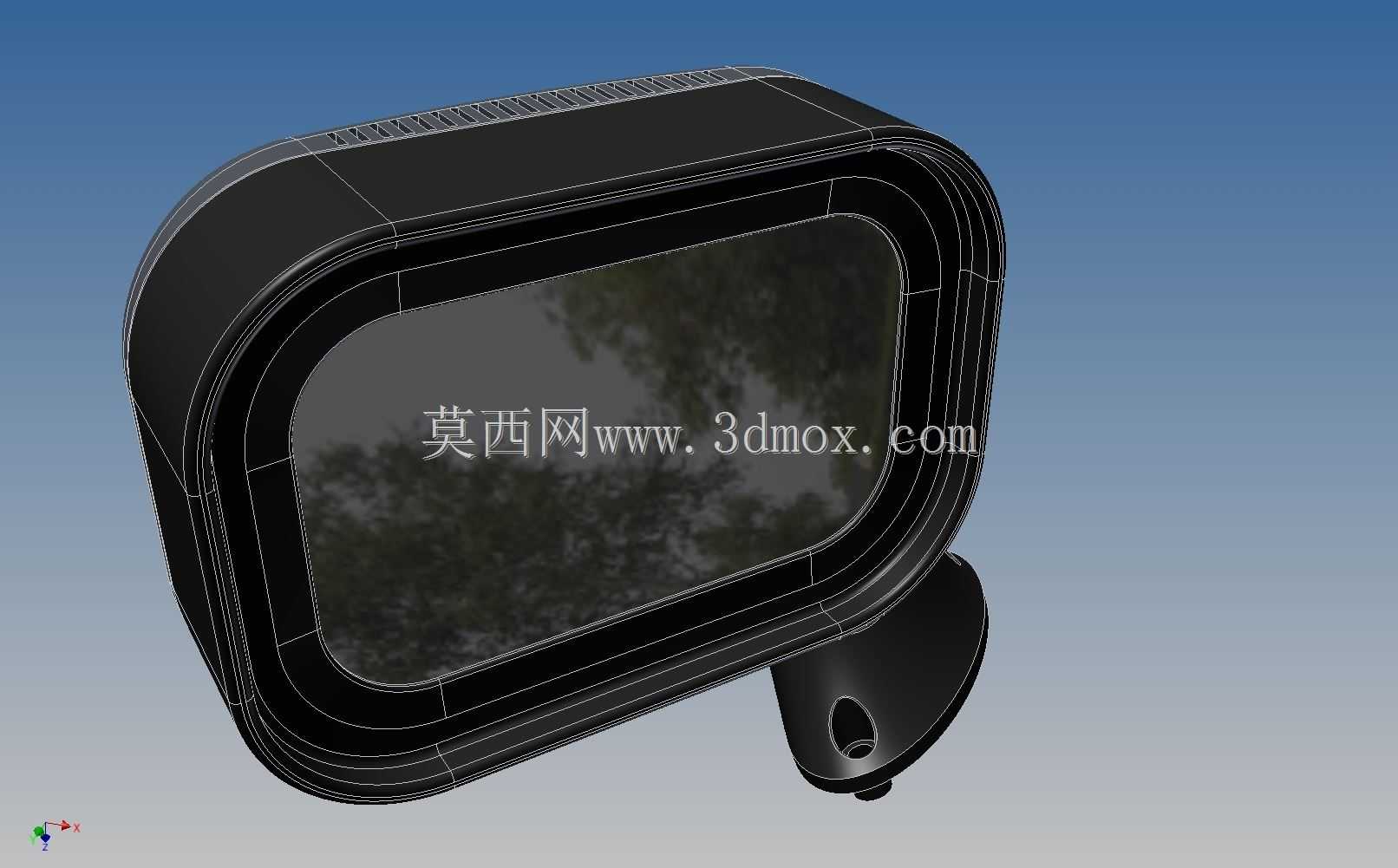

　　该装置整体采用一体化黑色壳体设计，壳体正面做了大圆角过渡处理，避免棱角磕碰对模拟器使用人员造成伤害，同时匹配实车外后视镜的视觉观感，降低模拟场景的违和感。显示区域采用内嵌式安装结构，屏幕边缘被壳体包裹3-5mm的宽度，既可以固定屏幕防止使用过程中出现松动移位，也能遮挡屏幕侧边的漏光区域，避免多余光线干扰驾驶员的视野判断。壳体上沿布置了多组平行的通风格栅，因为屏幕长时间工作会产生积热，模拟器座舱通常处于半封闭状态，自然通风条件有限，格栅结构可以在不额外增加散热风扇的前提下，利用热空气自然上升的特性完成壳体内外的空气交换，控制屏幕工作温度在合理区间，延长硬件使用寿命。

　　安装结构部分，装置底部采用了带安装孔的球头式连接底座，底座上的通孔适配M6规格的标准固定螺栓，可以直接固定在模拟器座舱对应实车外后视镜的安装点位上，球头结构支持多维度角度调节，调节阻尼经过匹配设计，既可以在调整角度时顺畅转动，也能在调整完成后保持角度稳定，不会因为模拟器使用过程中的轻微震动出现视角偏移。安装边界方面，装置整体突出安装面的长度控制在180mm以内，宽度控制在120mm以内，厚度控制在80mm以内，不会占用座舱内过多的操作空间，也不会遮挡驾驶员观察前方模拟场景的视线，安装点位的高度与实车外后视镜的安装高度差控制在20mm以内，保证驾驶员观察后视镜的视线角度与实车驾驶时的状态一致。

　　功能实现层面，该装置的核心作用是接收模拟器主机输出的外后视视角渲染画面，将画面实时显示在屏幕上，替代传统实车的玻璃反光后视镜。相比直接在虚拟场景中渲染后视镜画面的方案，这种实体屏幕的方案可以让驾驶员的视线焦点落在实体屏幕上，与实车驾驶时观察后视镜的视距保持一致，避免视线在虚拟场景远近切换时产生的视觉疲劳，同时也能还原实车驾驶时观察后视镜需要转动头部、调整视线角度的动作逻辑，大幅提升模拟驾驶的真实感。

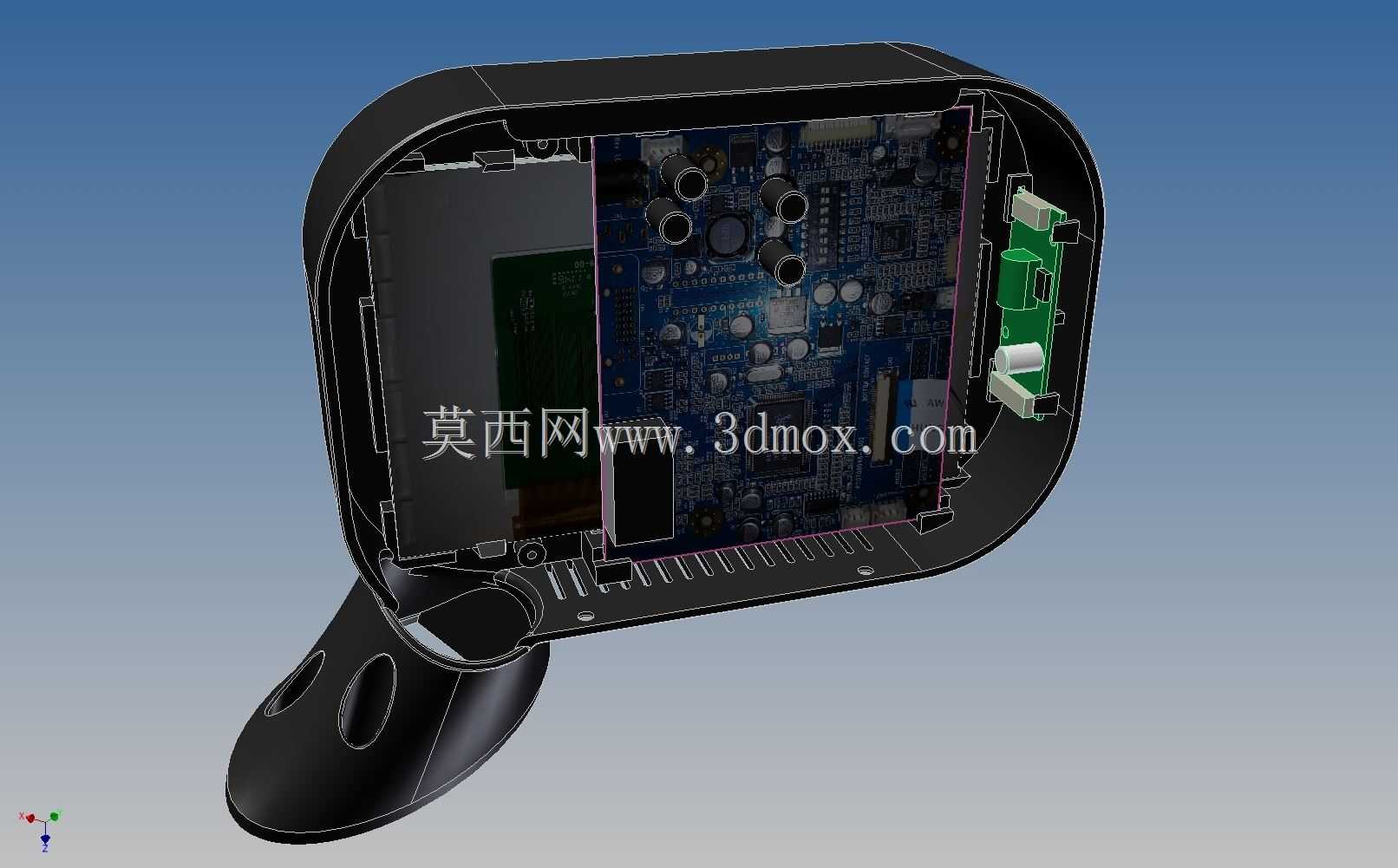

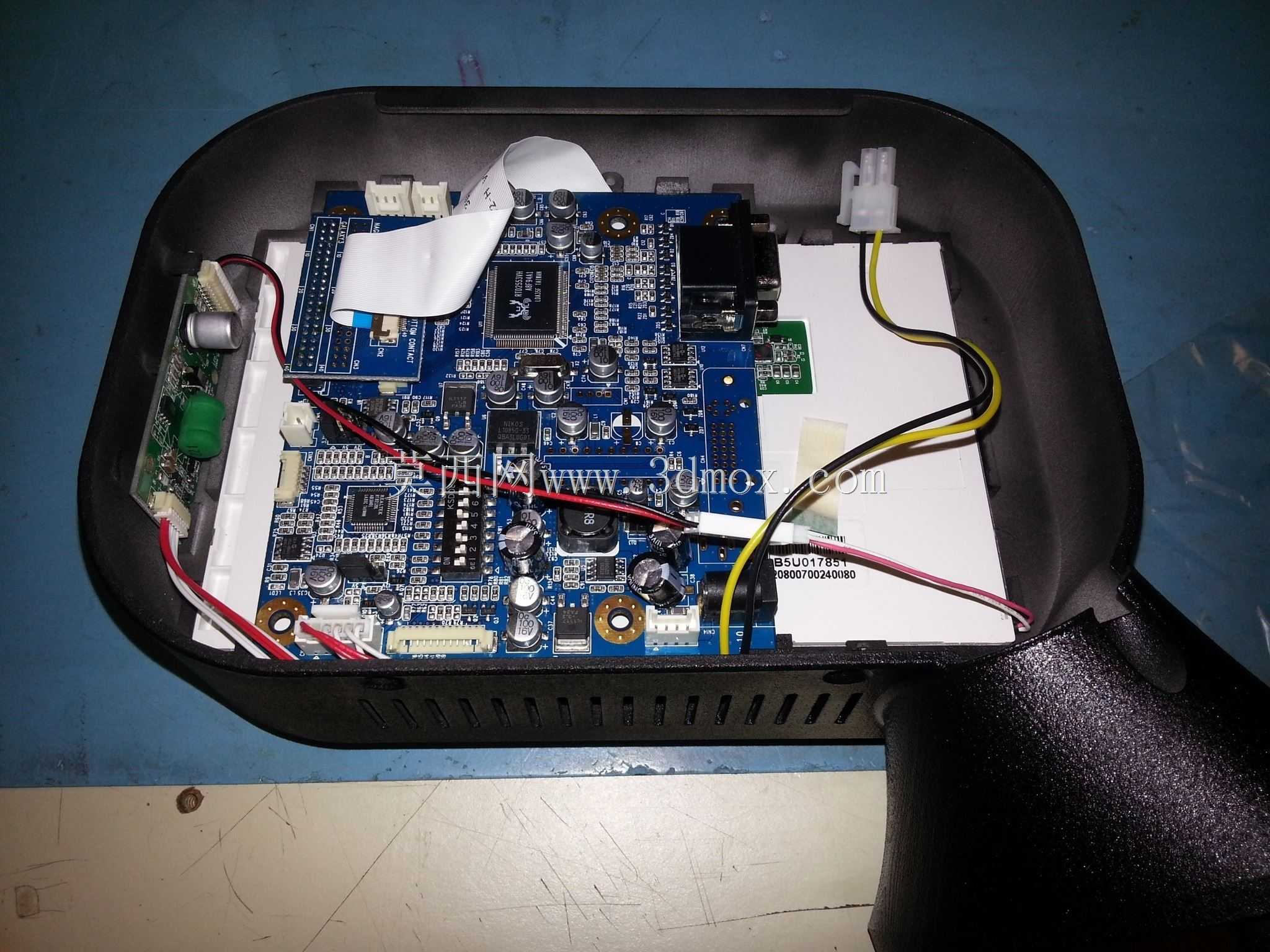

　　设计过程中，壳体的曲面造型经过多轮调整，首先保证屏幕的安装平面与驾驶员正常驾驶坐姿下的视线夹角保持在105度左右，这个角度可以最大程度减少屏幕表面的环境反光，避免模拟器座舱内的其他显示光源在屏幕上形成倒影，干扰驾驶员对后方路况的判断。壳体的壁厚采用2.5mm的均匀壁厚设计，适合采用注塑工艺批量生产，壳体内部预留了屏幕驱动板、连接线材的安装空间，走线槽沿着壳体内壁布置，避免线材挤压屏幕造成屏幕损坏，同时在壳体的侧下方预留了线材出口，线材可以顺着安装底座内部的空腔引出到座舱内部，不会外露影响整体美观。

　　在实际应用场景中，该装置不仅可以用于普通的民用驾驶培训模拟器，也可以适配特种车辆驾驶训练模拟器、赛车模拟器等不同类型的模拟驾驶设备，针对不同车型的外后视镜尺寸差异，该结构可以通过调整壳体长宽尺寸、屏幕尺寸快速衍生出适配不同车型的版本，核心的安装结构、散热结构、角度调节结构都可以通用，降低衍生型号的开发成本。壳体表面采用哑光磨砂处理，不会产生镜面反光，同时具备较好的耐刮擦性能，日常使用过程中即使被频繁触碰也不会留下明显的划痕，降低模拟器的日常维护成本。

　　结构强度方面，壳体采用ABS工程塑料材质，具备足够的抗冲击性能，即使在模拟器使用过程中被误碰，也不会出现壳体开裂、屏幕碎裂的问题，连接底座的球头部分采用POM材质，具备自润滑特性，长期反复调整角度也不会出现磨损松旷的问题，保证装置的长期使用稳定性。屏幕与壳体之间采用缓冲泡棉填充，既可以填充装配间隙，也能在受到轻微冲击时起到缓冲作用，保护屏幕不受损坏。
