低噪静音型机箱散热通风结构设计

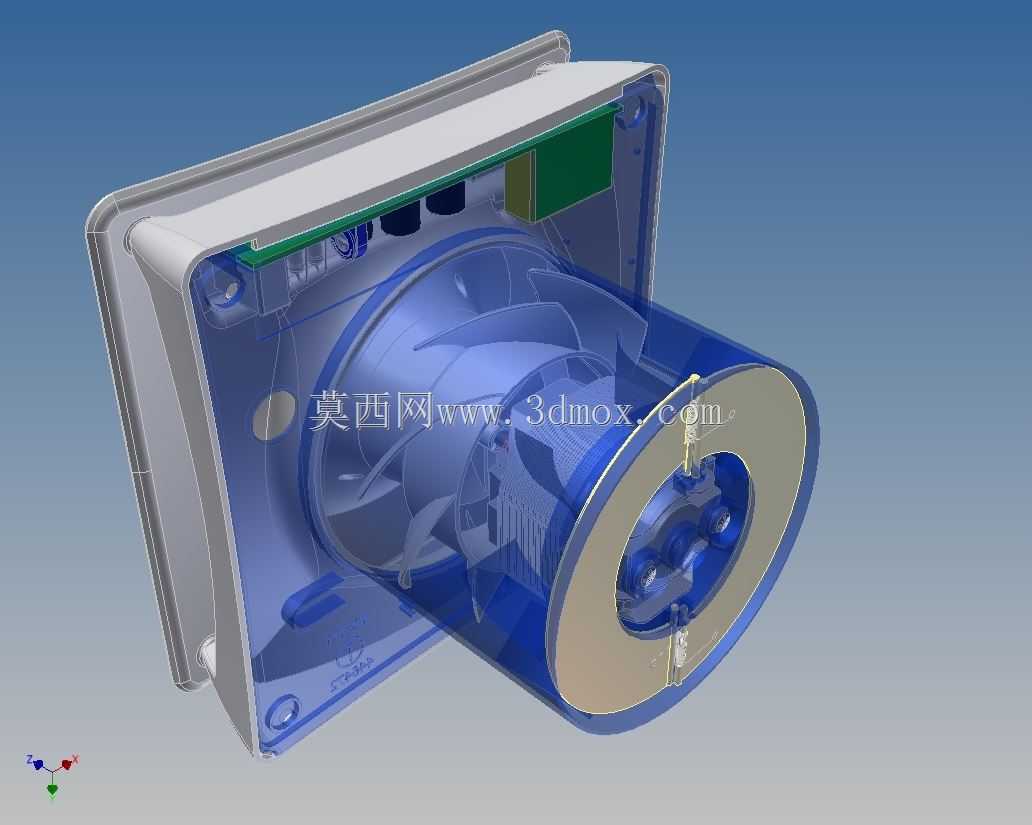

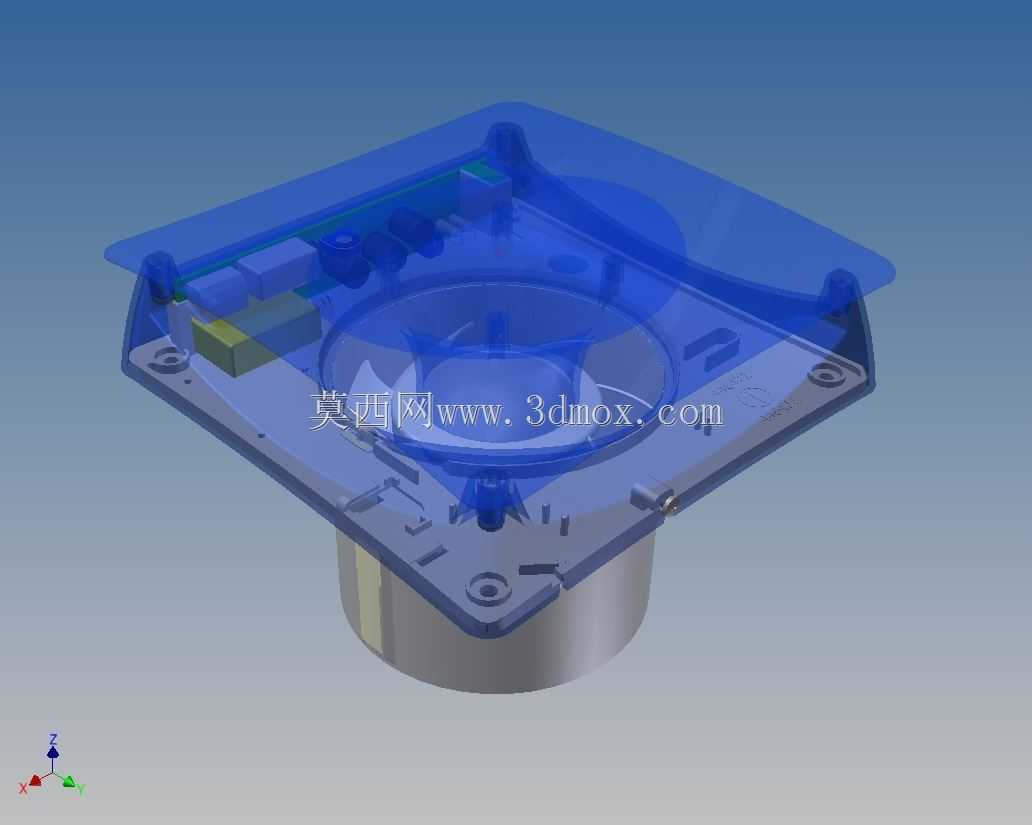

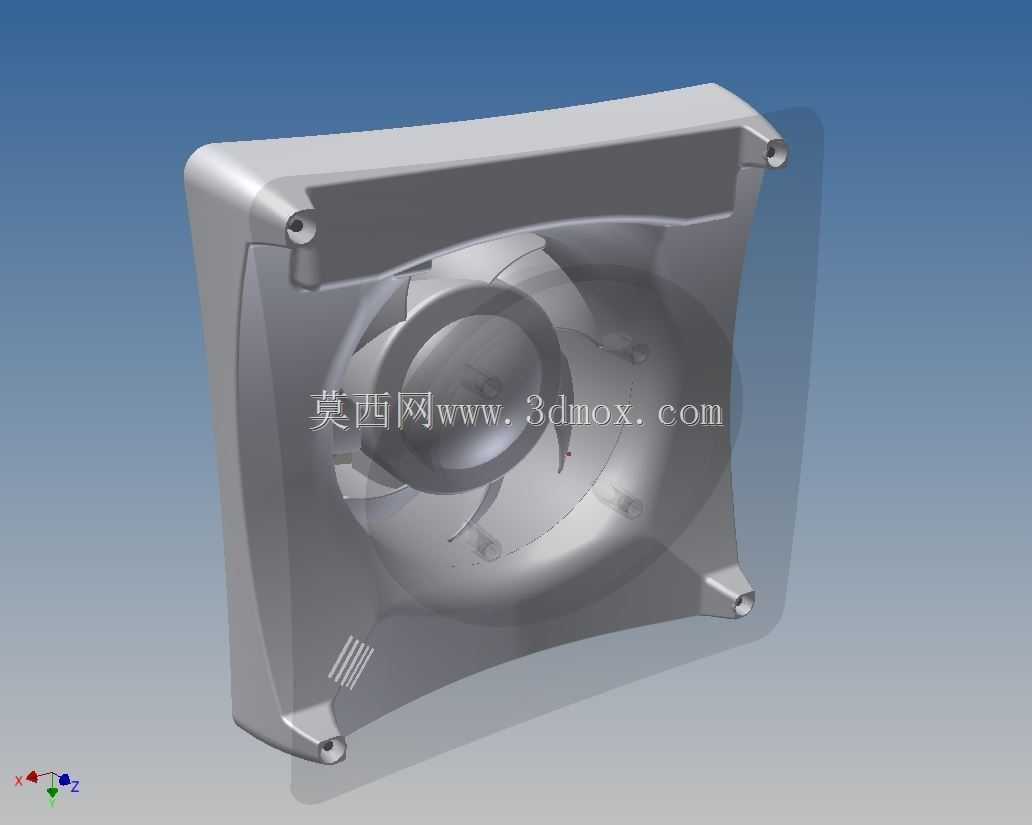

　　这款散热通风结构的核心设计目标，是在保障足够通风量的前提下，尽可能降低运行过程中的气动噪声，解决常规轴流风扇在高转速下的风切噪音、涡流紊流带来的异响问题，适配对运行静谧性有要求的电子设备、小型机柜、静音型工控机箱等场景的散热需求。从结构设计逻辑来看，外框采用方形带安装耳的一体化结构，四个角位预留的安装孔位完全匹配标准120mm机箱风扇的安装孔距，安装边界尺寸控制在120mm×120mm×25mm的常规规格区间，不需要对现有机箱的安装位做二次改造，就能直接替换同规格的常规散热风扇，降低设备改装的适配成本。外框的边角做了圆弧过渡处理，一方面是避免安装过程中锐边划伤操作人员，另一方面能够减少边角位置的气流滞止区，

　　让进风侧的气流能够更顺滑地进入叶轮区域，降低气流在框体边角形成涡流的概率，从进风端就减少紊流噪声的产生。叶轮部分采用了大弦长的后掠式叶片设计，叶片的前缘做了不等距的锯齿形修型，这种修型方式能够打散叶片切割空气时产生的周期性相干噪声，把人耳敏感的中高频噪声转化为宽频的低幅值噪声，从听感上大幅降低尖锐的风噪。叶片的安装角从叶根到叶梢做了渐变处理，叶根位置的安装角更大，保障靠近轮毂位置的气流推送能力，避免轮毂附近出现气流死区，叶梢位置的安装角适当收小，减少叶梢与外框内壁之间的间隙泄漏流，间隙泄漏流是轴流风扇高频噪声的主要来源之一，通过叶梢安装角的优化，能够让叶梢位置的气流压力分布更均匀，减少间隙处的气流脉动。

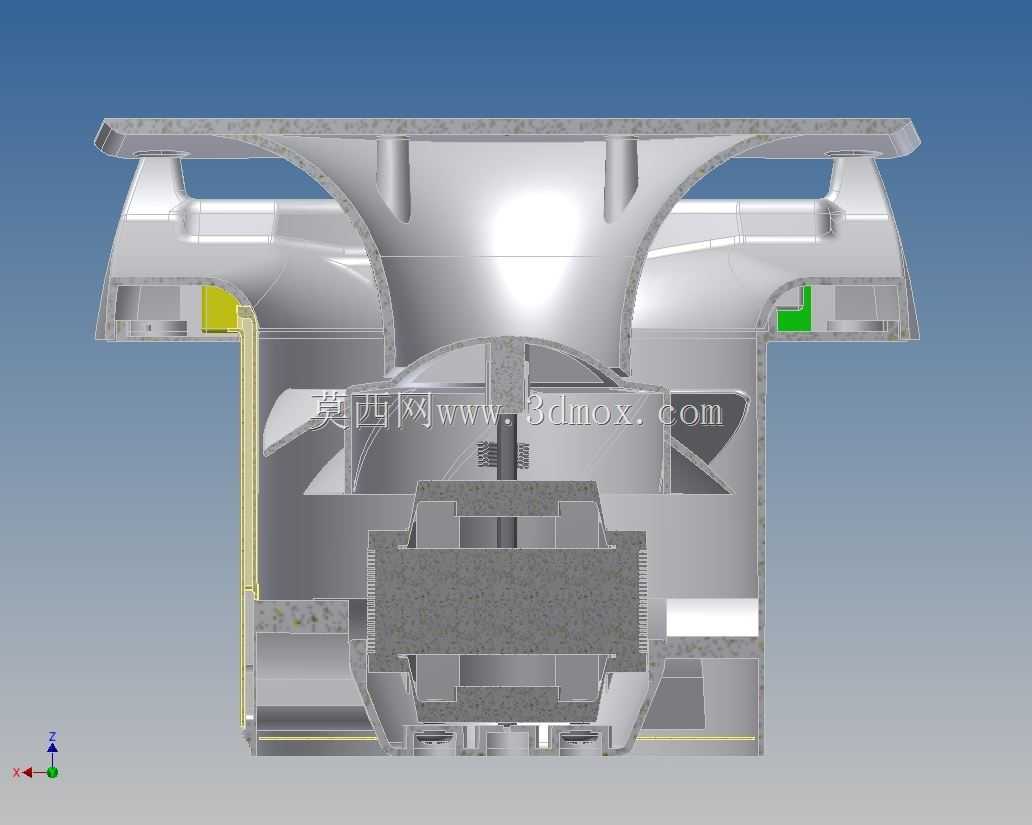

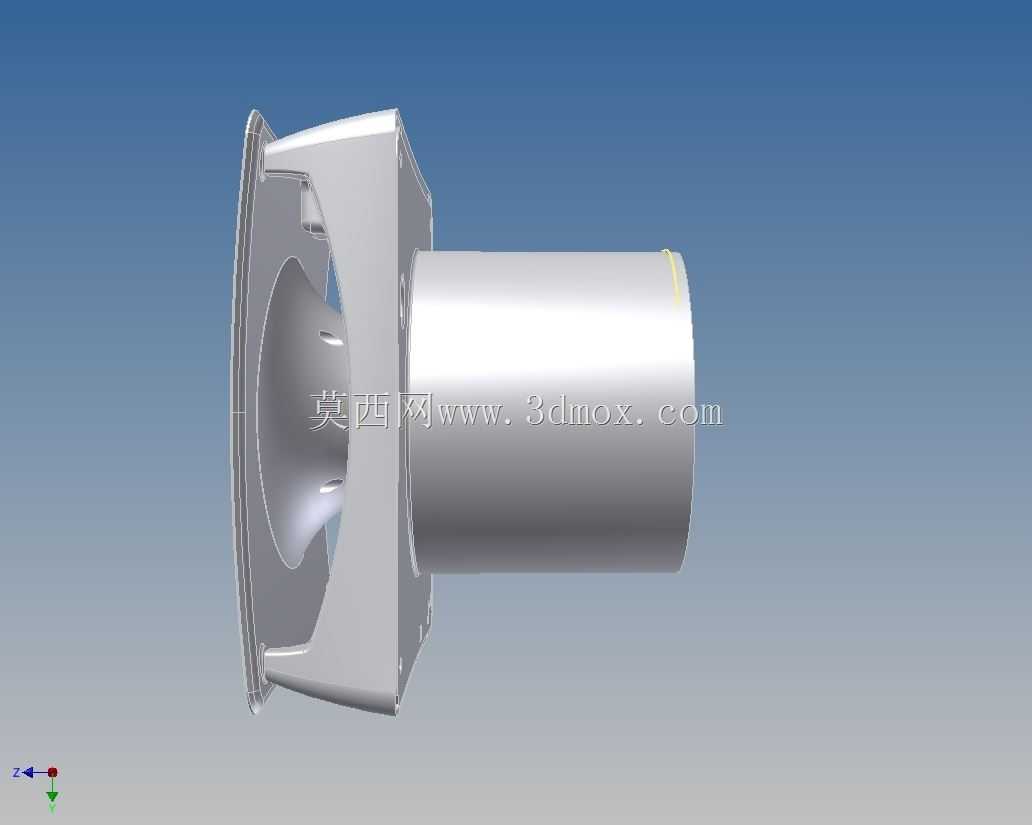

　　轮毂部分采用了大直径的流线型导流罩设计，导流罩的曲面顺着进风方向做圆弧收敛，能够引导进风气流平滑过渡到叶片通道，避免气流在轮毂正面形成驻涡，减少进气阻力的同时，也能降低轮毂位置的气流分离带来的噪声。外框的出风侧做了微扩压的结构设计，扩压角度控制在8度以内，既能够把叶轮流出的动压部分转化为静压，提升风扇的送风距离和静压效率，又不会因为扩压角度过大导致气流在框壁出现分离，避免额外的紊流损失。在实际应用场景中，这类低噪散热结构可以用在桌面办公电脑、家用NAS存储设备、静音型功放设备、小型医疗检测仪器的散热环节，这类设备通常放置在有人长期值守的环境，运行噪声过大会直接影响使用体验，常规高转速风扇虽然散热能力足够，但噪声问题难以解决，

　　而这款结构通过气动层面的优化，在相同转速下能够降低6-8分贝的运行噪声，同噪声水平下通风量提升15%左右。安装适配层面，四个安装耳的厚度做了减薄处理，安装孔内嵌了减震橡胶圈的预留位，安装时可以搭配橡胶减震钉使用，进一步阻隔风扇运行时的微小振动传递到机箱壳体上，避免结构共振带来的二次噪声。叶片的材质适配常规的玻纤增强ABS或者PBT材质，能够满足长期运行下的结构强度要求，不会因为长期高速旋转出现叶片蠕变变形，外框可以采用同材质的注塑成型，量产时的装配公差可以控制在0.1mm以内，保障叶梢间隙的均匀性，避免因为间隙不均导致的动平衡问题和额外噪声。从气流组织的角度来看，这款结构的进风侧没有多余的遮挡结构，能够最大化进风面积，出风侧的气流方向更集中，不会出现大范围的气流扩散，在机箱内部形成定向的散热风道，把发热元件产生的热量快速带出设备腔体，不会在机箱内部形成局部的热量淤积。设计过程中针对叶片的型线做了多轮的气动仿真迭代，调整了叶片的数量和分布间距，采用7片不等距分布的叶片布局，避免叶片通过频率与机箱结构的固有频率重合，防止运行时出现共振异响。
