2.5英寸F型夹持工装钳结构设计

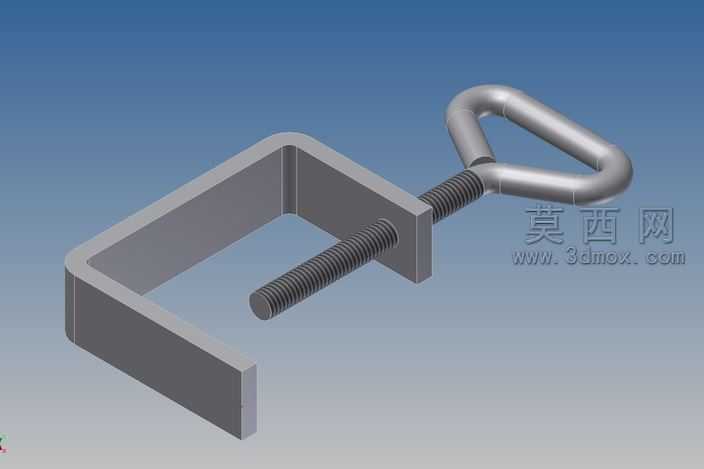

本作品为手动式F型夹持钳三维建模作品，整体采用C型开口框架搭配三角环旋拧螺杆的结构形式，建模过程中首先完成基准坐标系的搭建，以框架的对称中心面作为主基准面，依次绘制C型夹臂的截面草图，通过拉伸凸台命令生成一体成型的夹臂基体，对夹臂的棱边做等半径圆角处理，避免应力集中的同时还原实际五金工件的倒角工艺特征。螺杆部分采用螺旋线扫描方式生成完整的三角螺纹特征，螺纹牙型参数匹配常规五金夹紧螺杆的通用规格，螺杆与夹臂上的螺纹孔采用同轴心配合，保证螺杆旋转进给时的运动逻辑符合实际使用状态，三角环形的旋拧手柄通过扫描折弯特征生成，手柄与螺杆端部采用完全固定配合，还原实际产品的焊接装配结构。材质渲染阶段，整体工件赋予哑光金属钢材质，调整材质的粗糙度参数模拟冷轧钢材经表面氧化处理后的哑光质感，螺纹牙底位置添加轻微的深色做旧效果，还原五金工具的真实使用质感，背景采用渐变蓝灰色调，搭配柔和的环境光与定向补光，突出工件的结构轮廓与金属材质的明暗层次，避免过度反光遮挡结构细节。结构设计上，C型夹臂的开口深度与螺杆进给行程匹配2.5英寸的夹持范围，夹臂的壁厚经过参数化调整，保证夹持受力时的结构强度，螺杆端部做平端处理，避免夹持时损伤工件表面，三角手柄的尺寸适配手动旋拧的操作空间，无需额外工具即可完成夹紧操作，整体结构无多余冗余特征，所有配合间隙符合五金夹具的实际装配公差，建模过程中对所有特征做参数化关联，可通过修改开口尺寸、螺杆直径等参数快速衍生不同规格的同类型夹持钳模型，满足不同场景的工装夹持设计需求。
