带引脚封装直插式发光二极管模组结构

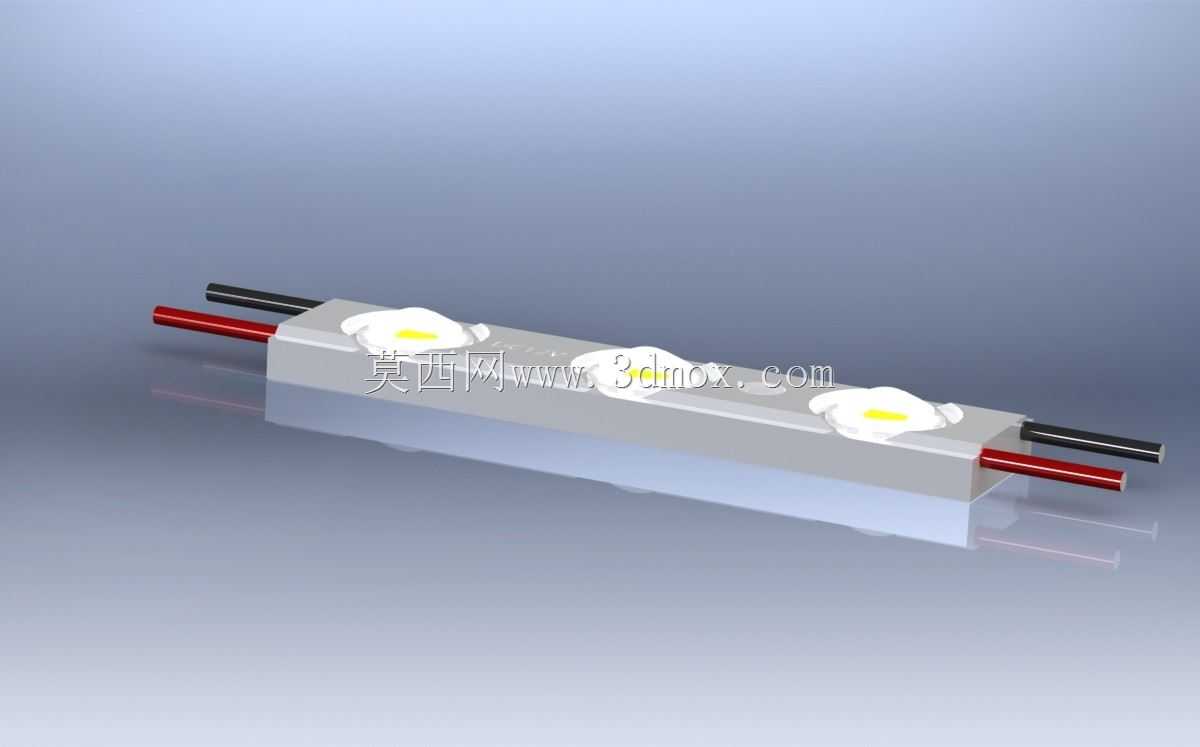

　　在工业控制设备的状态指示回路、小型电子装置的信号提示模块、低压配电柜体的运行标识单元中，这类直插式发光二极管模组是极为常见的光电指示部件，区别于零散的单颗直插LED，该模组将多颗发光管芯集成在统一的绝缘基座上，通过规整的引脚引出接线端，能够直接适配批量设备的面板安装需求，省去单颗元件逐一排布焊接的工序，在批量组装的生产线工位上，这类集成模组的装配效率比单颗元件排布高出40%以上。从结构设计逻辑来看，该模组采用长方体硬质绝缘基座作为承载主体，基座材质选用耐温等级达到120℃的阻燃工程塑料，能够适配常规波峰焊、回流焊的工艺温度区间，避免焊接过程中基座受热变形导致引脚移位。基座表面预留的三个发光单元安装位，每个位置都做了下沉式的定位槽，

　　管芯嵌入槽内后通过透明封装胶固定，既可以保证发光面的平整度，也能在装配过程中避免管芯受外力磕碰出现碎裂。引脚部分采用红黑分色的镀锡铜引线，红色引线对应正极、黑色对应负极，接线时无需额外通过万用表测量极性，能够减少现场接线的错接概率，引线伸出基座的长度控制在标准安装间距范围内，既能够满足穿过面板接线孔后的焊接余量要求，也不会因为引线过长导致装配后出现多余引线弯折触碰相邻元件的问题。从安装边界维度考量，该模组的基座宽度适配常规10mm宽度的面板安装槽，长度方向的尺寸可以覆盖三个发光点的间距要求，每个发光点的中心间距保持统一的标准值，能够直接匹配通用面板的预开孔位置，安装时仅需将模组嵌入卡槽，通过基座两侧的卡扣结构即可完成固定，

　　无需额外加装螺丝紧固，在狭小的设备内部空间中，这种无螺丝固定的结构能够大幅降低安装操作的空间需求，即使是手指难以伸入的紧凑布线区域，也能通过工装夹具快速完成模组卡装。在实际功能表现上，该模组的发光单元采用低功耗管芯，常规工作电压下的工作电流控制在毫安级，长时间连续点亮时的基座温升不超过15K，不会因为长时间工作导致基座材质老化变脆，也不会对周边紧邻的热敏元件造成温度干扰。发光面的封装胶采用漫散射材质，点亮后的光线不会出现局部聚光的刺眼问题，在工业现场的常规照明环境下，3米范围内的操作人员都可以清晰识别发光状态，无论是设备运行的绿色指示、故障报警的红色提示，还是待机状态的黄色标识，都可以通过更换不同发光波长的管芯实现对应功能，

　　不需要调整模组的整体外形尺寸与安装结构，能够实现同一款基座适配不同指示功能的通用化需求。从结构建模的细节处理来看，建模过程中对引脚与基座的结合位置做了圆角过渡处理，既符合实际注塑生产的工艺要求，避免直角位置出现应力集中导致基座开裂，也能还原实际产品的装配细节，引脚根部的密封胶层也做了对应的结构还原，能够直观展现产品的密封防护结构，该结构的防护等级可以达到IP40，能够阻挡日常环境中的灰尘落入管芯与基座的缝隙中，避免积灰导致的发光亮度衰减问题，适配绝大多数室内工业设备的使用环境，无需额外加装防尘罩即可满足长期使用的可靠性要求。在设备选型匹配过程中，这类集成模组可以直接替代传统的单颗LED加灯座的组合方案，整体占用的面板空间比分散安装缩小30%左右，对于面板空间紧张的小型控制装置、便携检测设备来说，这种紧凑化的集成结构能够释放更多面板空间用于布置按键、显示屏等其他交互元件，同时统一的发光面高度也能让设备面板的外观更加规整，不会出现单颗灯珠安装高度不一导致的外观参差不齐问题。
