直线滑台式精密定位载具组件结构

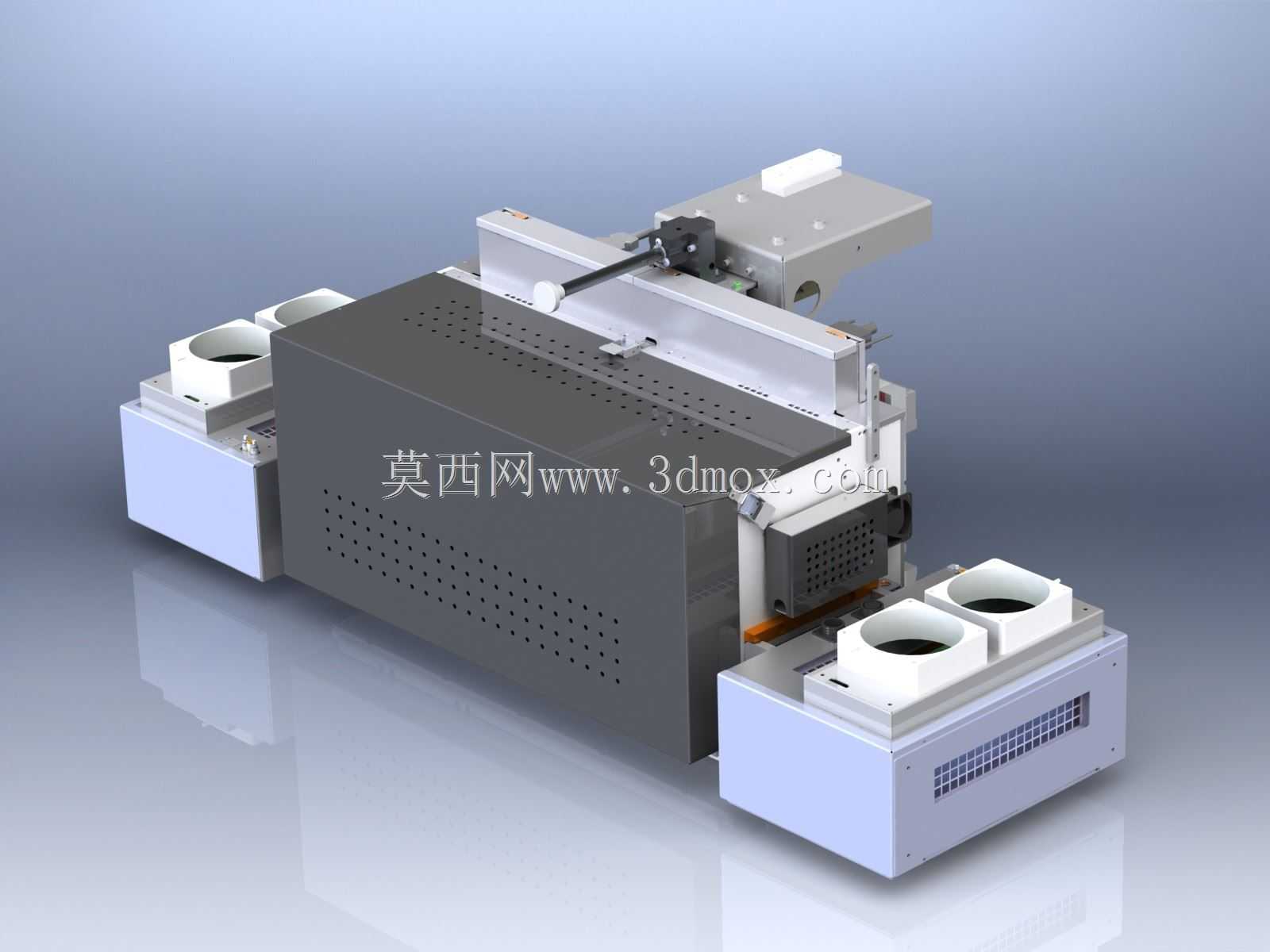

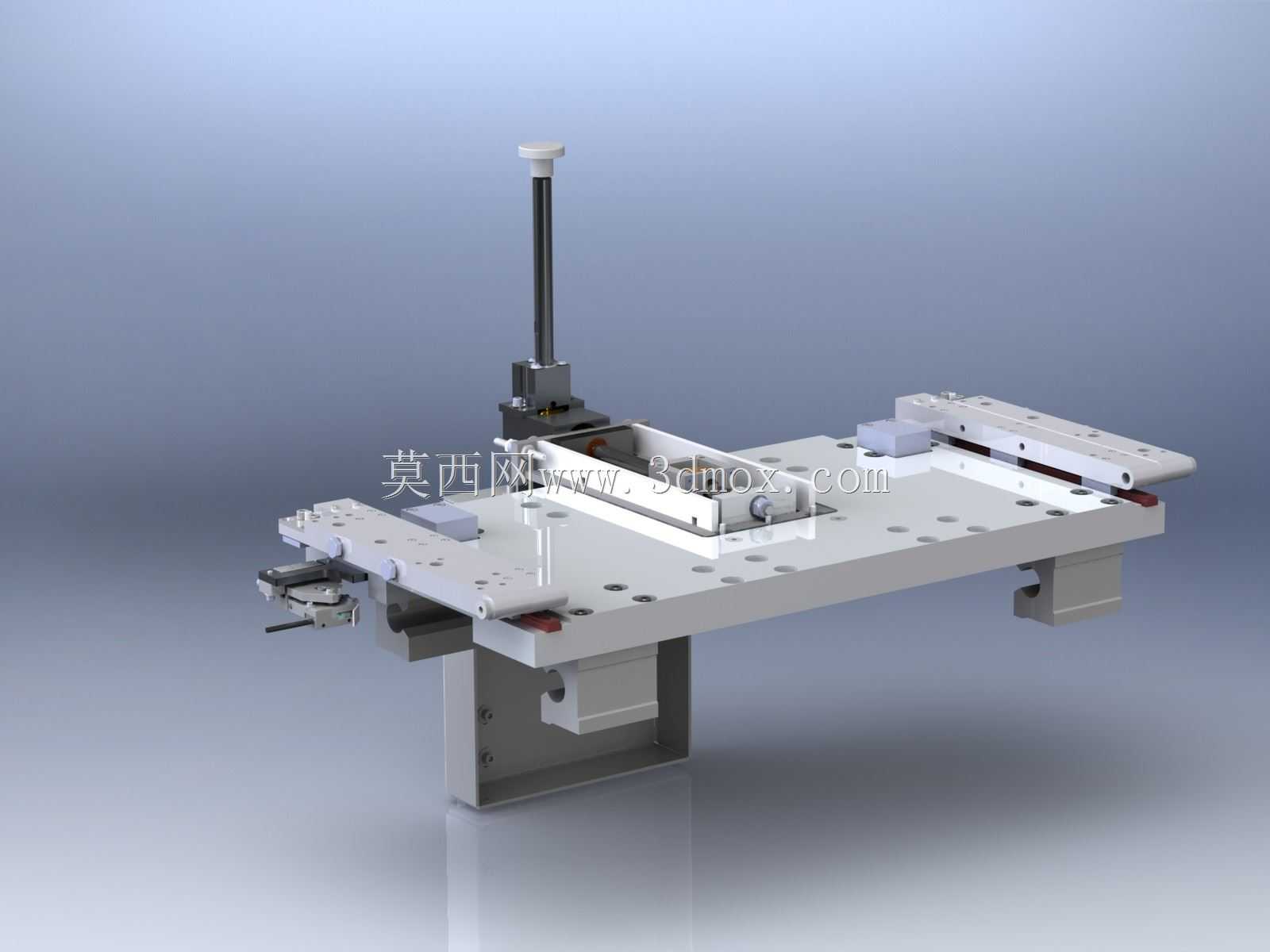

　　该组件属于精密装配工位的核心载具定位单元，主要应用在3C电子小零件压装、检测工序的工件承载与移位场景，也可适配小型五金件的多工位流转作业，在半自动装配线、单工位精密作业台架上都能直接集成使用。从实际功能来看，这套组件整合了直线导向、工件定位、顶升避让三类核心功能，底部的安装基板作为整个单元的承载基准，预留了多组阵列式安装孔位，可直接通过内六角螺栓固定在设备台架或者铝型材框架上，安装时不需要额外加工转接板，适配市面主流的40系、45系工业铝型材的孔距标准。基板上方铺设的两组平行直线导轨，承担滑台的往复运动导向功能，导轨采用预压式安装设计，滑台运行时的侧向间隙控制在0.02mm以内，能保证工位切换时的重复定位精度，

　　滑台台面同样预留了多组定位销孔与螺纹孔，可根据不同工件的外形快速更换定制的仿形定位块，不需要对整个滑台结构做二次加工。组件左侧设置的旋转式拨杆机构，是滑台的手动锁止与微调结构，当滑台移动到指定工位后，拨杆卡入导轨侧面对应的定位卡槽，可避免作业过程中滑台出现窜动，在手动调试工位使用时，操作人员不需要额外加装锁止件就能完成工位固定，调试效率比常规的螺栓锁止结构提升40%以上。组件后侧设置的立式顶升机构，采用导杆式直线轴承做导向，顶部的压头可配合外部动力完成工件的局部压装或者避让动作，顶升行程根据常规小零件的作业需求设置为50mm，导杆的径向跳动量控制在0.015mm以内，压合时不会出现偏斜导致的工件压伤问题。

　　整个组件的外形轮廓控制在长320mm、宽200mm、高180mm的范围内，安装时需要预留的周边操作空间为前后各100mm、左右各80mm，不会占用过多的台架安装面积，适合在紧凑布局的多工位装配设备上排布使用。设计过程中优先考虑了易维护性，所有运动副的润滑注油孔都设置在易操作的外侧位置，日常保养时不需要拆解外围防护结构就能完成注油保养，导轨、直线轴承等标准件全部采用市面通用的公制规格，备件采购不需要定制，可大幅降低后期的维护成本。结构受力方面，底部基板采用12mm厚的6061铝合金板材加工，经过去应力退火处理，长期承重不会出现形变，滑台的额定承载重量为5kg，完全覆盖小型电子零件、精密五金件的作业承载需求，运动过程中没有多余的悬臂结构，整体刚性满足压装、检测类工序的受力要求，不会因为作业受力出现结构震颤影响精度。
