手动台式金属圆棒切断工装结构

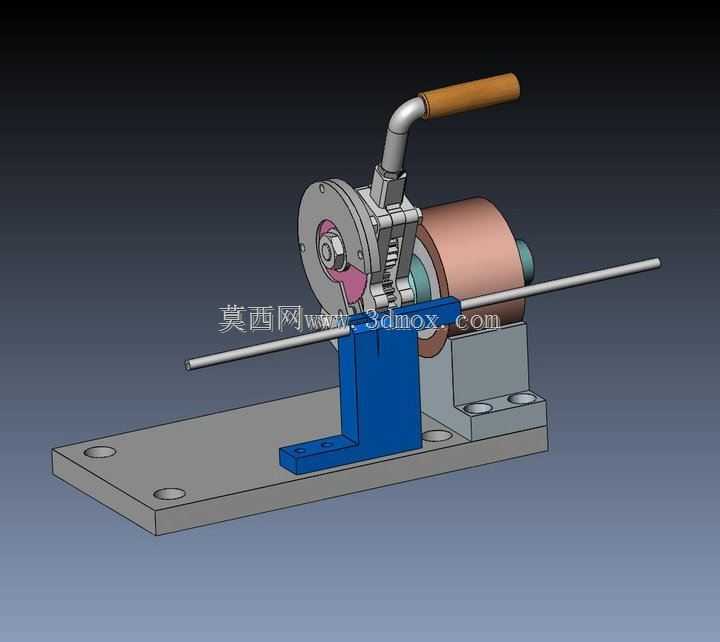

　　在小型五金加工、维修工位以及单件小批量的金属棒料下料场景中，这类手动台式切断装置的应用频次远高于大型自动化下料设备，毕竟多数零散维修、试样加工场景下，不需要动用高速锯床或者砂轮切割机，这类结构紧凑的手动切断工装，既能满足小直径金属圆棒的定长切断需求，又不会占用过多工位空间，适配零散加工的灵活作业要求。从结构布局来看，整套装置以一块带安装孔的矩形钢板作为底座基座，所有功能组件都集成固定在这块底座上，安装时可以通过底座上的四个沉头孔，直接将整套工装固定在钳工台或者专用工作台面上，不需要额外搭建复杂的安装支架，安装边界清晰，底座的长宽尺寸控制在小型工位可容纳的范围内，不会对周边作业空间造成挤占。核心的切断执行部分采用薄片砂轮作为切割刃具，

　　砂轮片被夹持在带防护结构的回转轮盘上，轮盘侧方连接带木质握套的手动操作摇杆，操作时向下压动摇杆，就能带动轮盘绕固定铰接点做圆弧进给运动，完成对棒料的切割动作，木质握套的设计既可以隔绝金属手柄的冰凉触感，也能在长时间操作时减少手部打滑的概率，符合手动作业的人机工程要求。棒料的定位支撑结构分为两部分，靠近切割位的是L型立式支撑座，座体上开有与待切割棒料直径匹配的导向通孔，棒料穿过通孔后被精准限位在砂轮片的切割正下方，避免切割过程中棒料出现径向窜动；远离操作位的一侧设置了带V型槽的可调支撑块，支撑块通过底座上的T型槽可以调整固定位置，适配不同长度的棒料支撑需求，当需要切割不同长度的棒料段时，只需要调整支撑块的位置，

　　配合端部的定长挡块就能快速完成尺寸定位，不需要反复测量划线。驱动砂轮回转的动力部分采用同轴布置的小型驱动单元，单元外壳做了圆弧包覆处理，既可以保护内部的回转构件，也能避免操作时衣物、手套卷入回转部件，提升手动操作的安全性。整套结构的铰接进给部位设置了复位弹簧，当操作人员松开操作摇杆后，砂轮组件会在弹簧力的作用下自动抬升至初始位置，不需要手动抬升复位，减少单次操作的动作步骤，提升小批量下料时的作业效率。从设计思路上看，这套工装完全围绕手动小批量作业的核心需求做减法，没有冗余的自动进给、自动送料结构，所有功能构件都服务于“快速装夹、手动进给、精准切断、快速复位”这几个核心作业流程，构件之间的连接多采用螺栓紧固的方式，

　　易损件比如砂轮片可以快速拆卸更换，日常维护不需要复杂的专用工具，非常适合加工量不大、作业空间有限的维修班组、五金试制工位使用。在实际使用过程中，这类工装主要适配直径较小的金属圆棒、细金属杆的切断作业，相比手持角磨机切割，它的定位精度更高，切割断面的垂直度更好，也不会因为手持抖动出现切口偏斜的问题；相比大型全自动下料设备，它的采购和维护成本极低，不需要接入复杂的控制线路，只要固定在台面上就能投入使用，对于零散的棒料下料需求来说，实用性远高于大型设备。结构上的细节处理也充分考虑了手动作业的安全需求，砂轮片的上半部分完全被防护壳包覆，只有朝向棒料的切割区域露出砂轮，避免切割时产生的火花、磨屑飞溅到操作人员面部；操作摇杆的铰接点位置经过优化，下压操作时的手臂发力角度符合常人作业的舒适区间，长时间重复操作也不容易出现手臂酸痛的问题；底座上的安装孔采用沉头设计，固定螺栓的头部不会高出底座平面，避免棒料推送过程中被螺栓头部剐蹭，影响送料的顺畅度。
