20x20型材用加厚承重合页结构设计

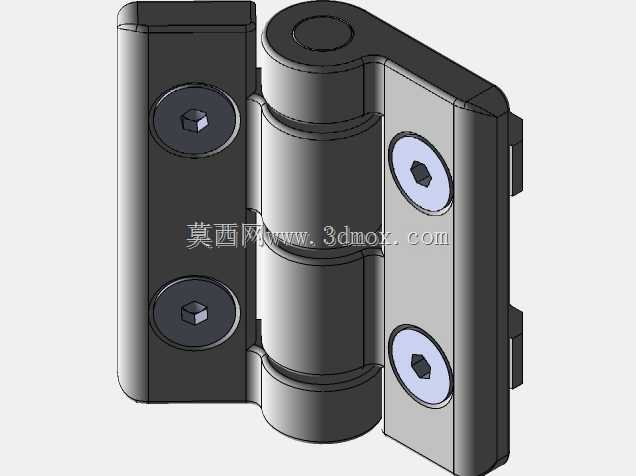

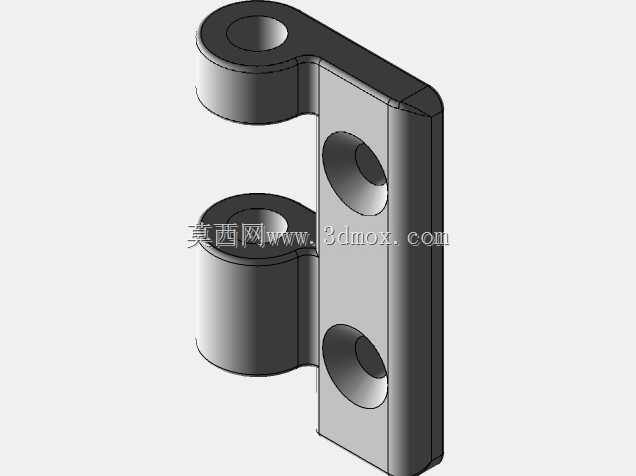

　　这款铰接件主要适配20系列工业铝型材的框架搭建场景，在自动化设备护罩、工业安全门、小型设备检修门、铝型材工作台侧门、物料架挡板等场景中应用广泛，核心作用是实现两个相邻型材构件之间的转动连接，让门板或挡板能够围绕固定轴完成0-180度范围内的开合动作，同时保证连接位置的结构强度，避免长期开合出现松动、下垂、错位等问题。从结构设计来看，这款合页采用对称式双页片搭配中间一体式卷圆转轴的结构，两个页片分别对应固定侧和活动侧的型材安装面，其中一侧页片适配型材平面安装，采用内六角圆柱头螺钉直接锁附在型材端面的预置槽位内，另一侧页片同样采用两颗内六角螺钉固定，保证安装后两个页片的受力均匀，不会出现单侧受力导致的转轴偏磨。

　　中间的转轴部分采用全包式卷圆结构，转轴芯与页片卷圆部位的配合间隙控制在合理范围，既保证转动时的顺滑无卡滞，又能避免间隙过大导致的活动侧门板晃动，合页闭合后两个页片的贴合面平整，不会出现凸起干涉型材框架的拼接。在安装边界设计上，这款合页完全匹配20x20规格铝型材的安装尺寸，页片宽度与20型材的端面宽度一致，安装后合页不会突出型材的外表面，保证框架整体的外观平整，不会对周边的管线、其他配件安装造成干涉。螺钉安装孔的位置严格对齐20型材的中心槽道间距，不需要额外在型材上打孔攻丝，直接利用型材预置的T型槽螺母就能完成固定，安装过程不需要复杂的工装，普通内六角扳手就能完成装配，后期维护更换也十分便捷。从功能特性来看，

　　这款合页的页片采用等厚设计，整体承重能力能够满足常规铝型材框架门板的使用需求，日常开合频次下不会出现页片变形、转轴脱出的问题，转轴部位的转动阻尼适中，既不会因为阻尼过小导致门板随意晃动，也不会因为阻尼过大导致开合费力。在实际选型应用中，需要注意根据门板的重量选择对应数量的合页，单块高度超过600mm的门板建议搭配两个及以上该款合页，均匀分布在门板侧边，避免单个合页受力过大导致使用寿命缩短。设计这款合页三维模型的时候，重点考量了铝型材安装的适配性，所有安装孔的位置、页片的厚度、转轴的直径都经过实际装配验证，确保和市面上常规的20系列工业铝型材完全兼容，不会出现孔位不对、安装后干涉的问题。页片的边缘做了小倒角处理，

　　避免安装和使用过程中锐边划伤操作人员，同时倒角也能让合页和型材贴合的时候更加紧密，不会因为边缘的毛刺导致安装间隙过大。转轴的两端做了封边处理，避免转轴在长期转动过程中从卷圆部位滑出，同时也能减少灰尘、碎屑进入转轴配合间隙，延长合页的使用寿命。在实际设备搭建场景中，这款合页除了用于铝型材框架的门体连接，也可以用于小型钣金箱体的门盖铰接、亚克力挡板的转动连接，只要安装面的尺寸匹配、承重在合页的额定范围内，都可以适配使用。建模过程中对合页的转动配合做了运动仿真验证，确保开合全程没有结构干涉，两个页片转动到最大角度时也不会出现碰撞、卡滞的情况，安装孔的沉头深度经过精确计算，保证内六角螺钉安装后头部完全沉入沉孔内，不会突出页片表面影响贴合度。
