工业重载方形法兰万向带刹脚轮结构

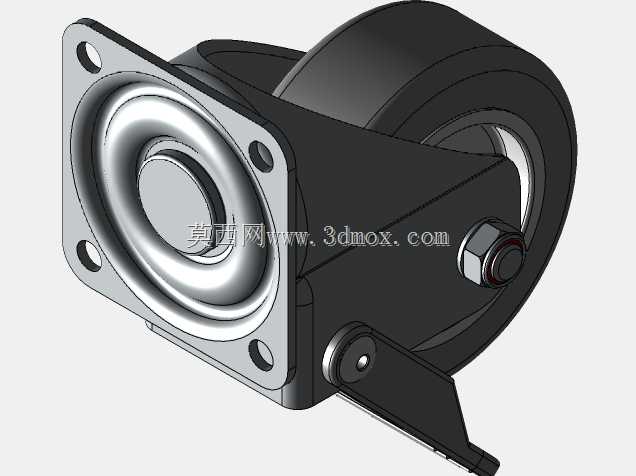

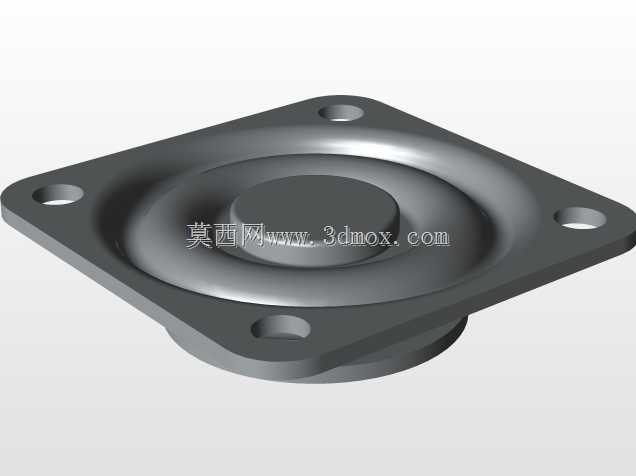

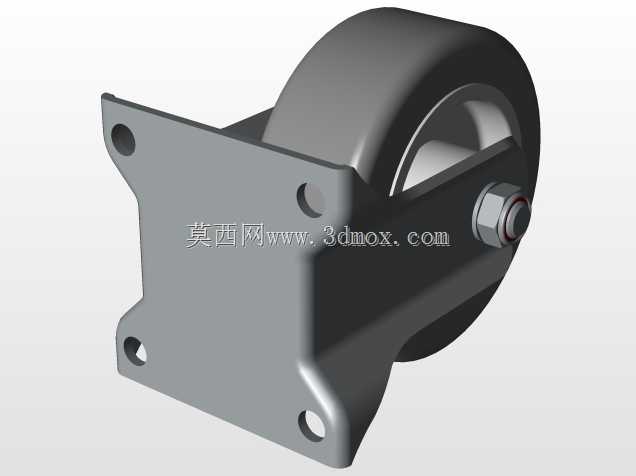

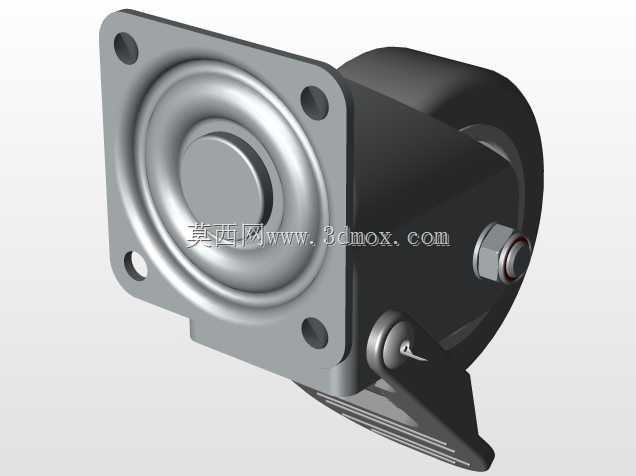

　　在各类工业移动设备、仓储物流周转器具、车间工位转运工装的设计选型中，行走支撑部件的可靠性直接决定了整套设备的使用体验与寿命，这款方形法兰安装的万向带刹脚轮，就是针对中重载移动场景开发的支撑行走部件。日常在车间做设备改型时经常碰到这类需求：设备自重加负载总重接近单轮额定载荷上限，既要保证转向灵活不卡滞，又要能在工位停靠时牢牢锁止不溜车，还要适配现有设备底部的安装孔位，不需要额外做转接板改孔，这款脚轮的结构设计刚好覆盖了这些实际使用痛点。先看安装端的结构，顶部采用方形法兰安装座，四个安装孔呈对称分布在法兰四个角，安装面做了平整铣削处理，和设备底部安装面贴合时不会出现间隙，锁紧螺栓后受力均匀，不会因为局部应力集中导致法兰座变形。

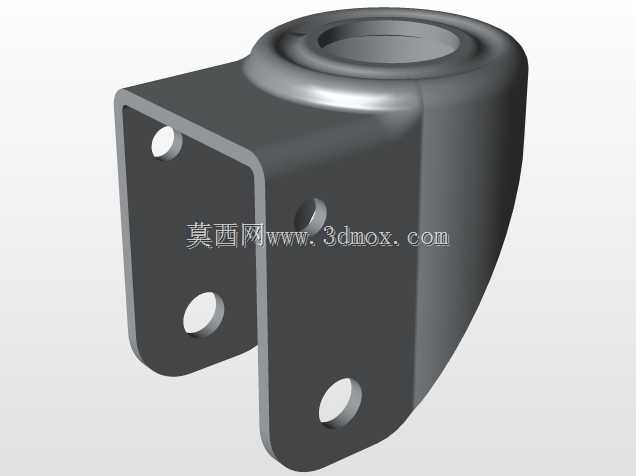

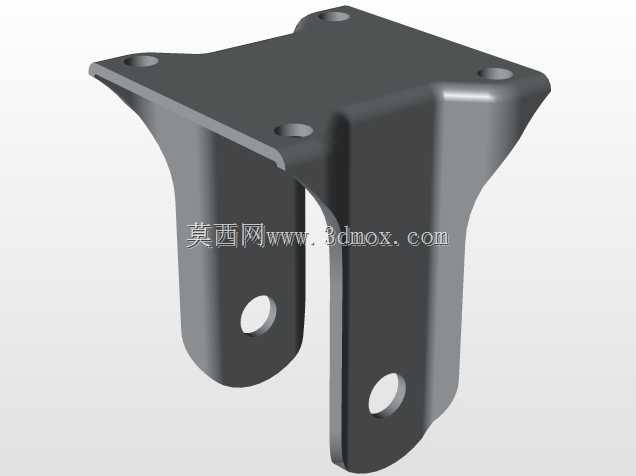

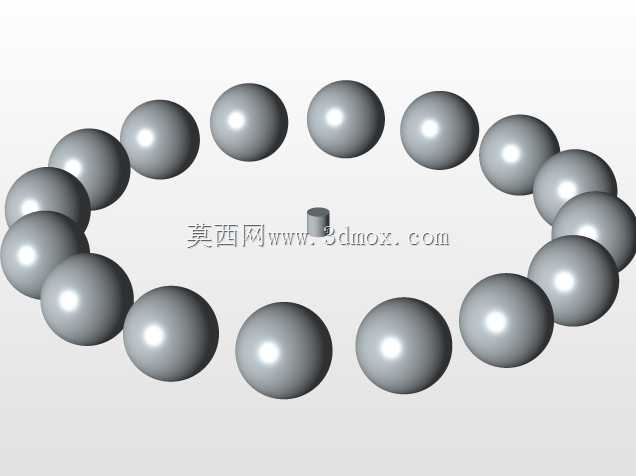

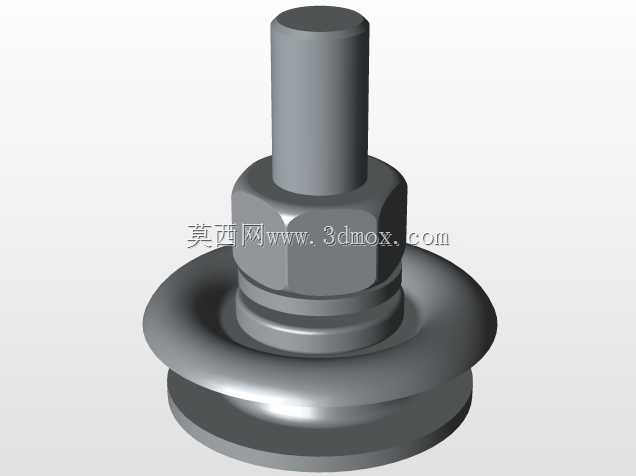

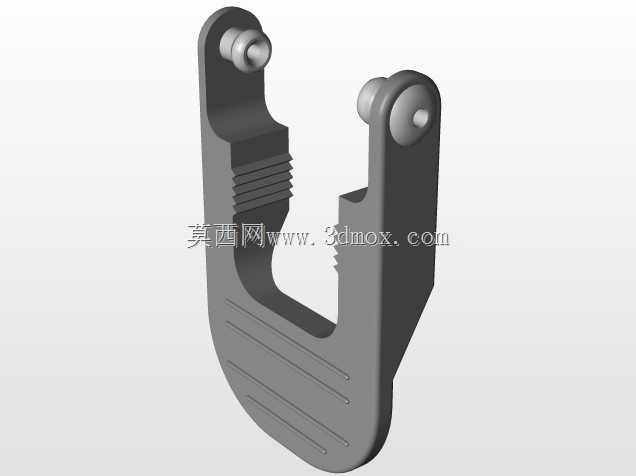

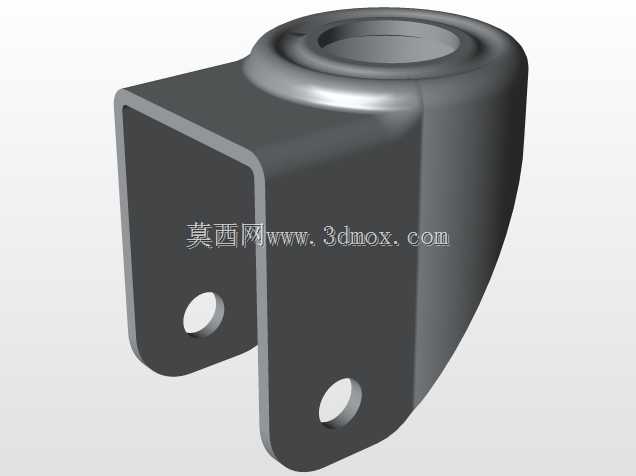

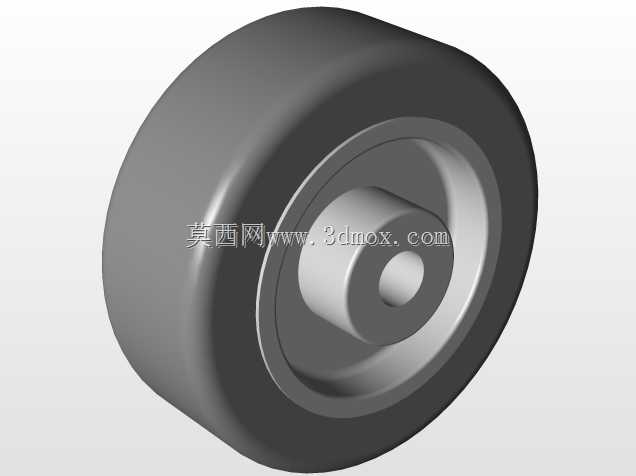

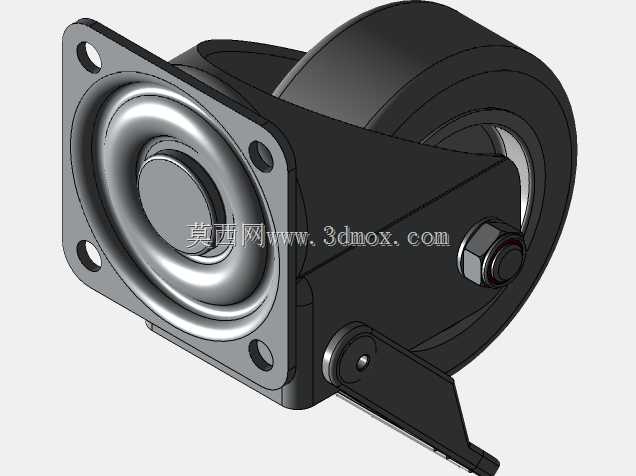

　　法兰座和轮架的连接部位采用了推力轴承加径向轴承的组合结构，这部分是万向脚轮的核心受力区，很多低价脚轮用简单的铆接结构，重载转向时会出现铆接部位抱死、转动卡滞甚至铆接轴断裂的问题，这种双轴承的转向结构，既能承受垂直方向的重载压力，又能承受转向时的径向扭力，在地面不平整的车间环境里，哪怕轮体受到侧向冲击力，转向结构也不会松旷。轮体部分采用宽面硬质轮面设计，轮面弧度做了优化，既保证直行时的滚动阻力小，转向时又不会因为轮面过宽导致转向力矩过大。轮架采用加厚钢板冲压成型后做焊接加固，支架和轮轴的连接部位做了翻边加强处理，轮轴采用高强度螺栓配防松螺母，长时间承受冲击载荷也不会出现螺母松脱、轮轴窜动的问题。附带的刹车结构采用踏板式金属刹车件，

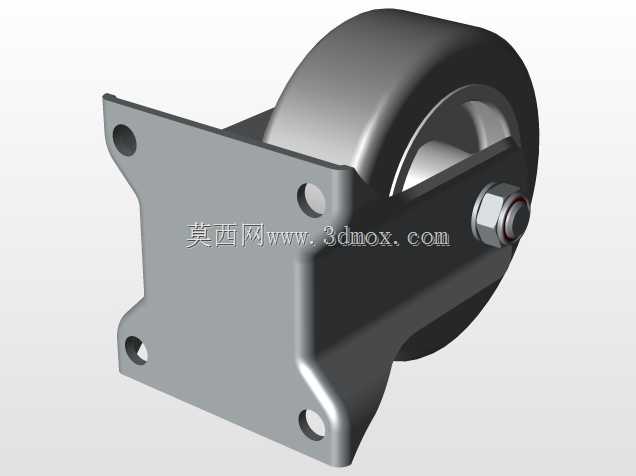

　　刹车踏板踩下后，刹车块会同时抵紧轮面和转向轴承座，实现双向锁止——既锁住轮子不让其滚动，又锁住转向结构不让其随意转动，停靠在有轻微坡度的地面时也不会出现溜车或者转向偏移的情况，很多单刹结构的脚轮只锁轮体不锁转向，停靠时受外力碰撞容易出现转向偏转，再次推移时方向不受控，这种双锁结构刚好解决了这个问题。实际选型时需要注意安装边界尺寸，法兰座的安装孔距要和设备底部的安装梁匹配，轮体的总高度要和配套的固定脚轮高度一致，避免出现设备放置不平稳、个别脚轮悬空不受力的情况；安装时要保证四个脚轮的安装面在同一水平面上，螺栓要加装防松垫圈，在经常有冲击载荷的使用场景下，还要定期检查轮架焊接部位有没有裂纹、轴承部位有没有缺油卡滞、轮面有没有过度磨损。

　　这类脚轮广泛应用在仓储货架周转车、车间移动工作台、中型设备转运架、工业物流周转箱、商用移动设备的底部支撑，在环氧地坪、水泥地面、硬化沥青地面都能适配，轮面材质不会对环氧地坪造成划伤，滚动时的噪音也控制在合理范围内，不会给车间环境带来额外的噪音污染。做三维建模的时候，要重点还原转向部位的轴承配合间隙、刹车件的转动行程、法兰安装孔的位置公差，这些细节如果建模时忽略，后续做装配模拟的时候就会出现干涉，比如刹车踏板踩下时和轮架的干涉、转向时轮架和法兰座的干涉，实际生产开模或者加工时就会出现零件报废的问题。轮体的弧度、支架的折弯角度也要按照实际受力情况做合理设计，不能只看外观相似就随意调整尺寸，比如支架的折弯R角如果做的过小，冲压成型时容易出现应力集中，受重载冲击时会在折弯部位断裂；轮轴的孔径如果和轴的配合间隙过大，使用时会出现轮体晃动，不仅滚动阻力变大，还会加速轮面轴承的磨损。
