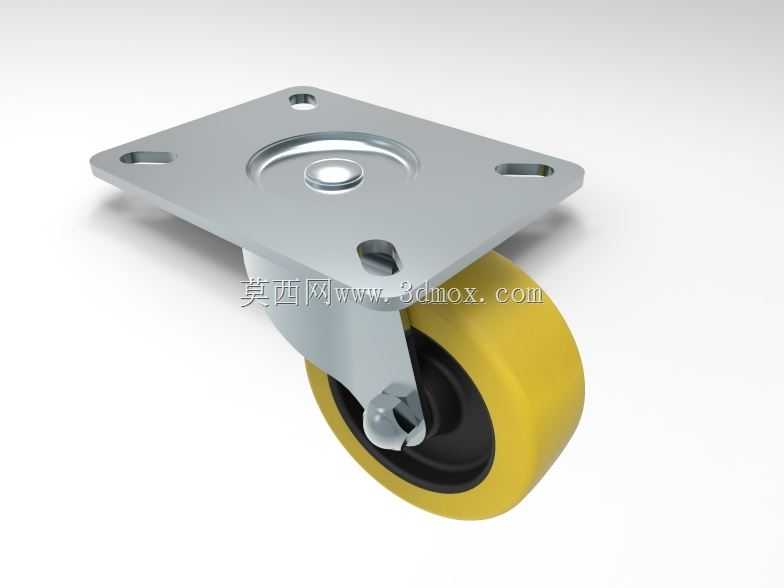

3.1/2英寸平板式万向工业脚轮结构

　　在各类工业生产场景里，脚轮是决定设备移动灵活性与停靠稳定性的核心基础部件，这款3.1/2英寸规格的平板式万向脚轮，适配绝大多数中小型工业设备、工装架体、移动工作台的移动需求，在车间工位转运、仓储货架移位、轻型自动化设备移动等场景中都能见到这类结构的应用。从实际使用的角度出发，这类脚轮的核心作用是在保证承载能力的前提下，为搭载的设备提供全向转向能力，降低设备移位时的人力消耗，同时在设备停靠时不会出现非预期滑动，适配车间环氧地坪、水泥地面、硬化地砖等多种常见工业地面工况。

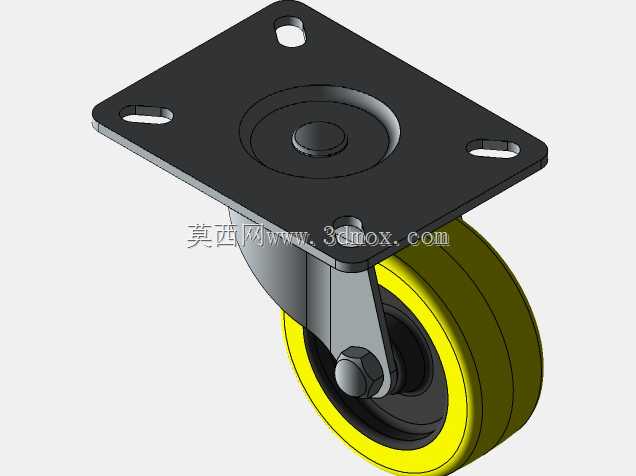

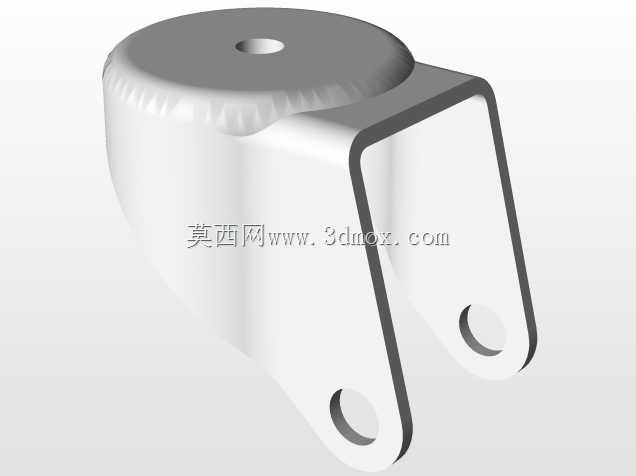

　　从结构设计逻辑来看，这款脚轮采用顶部平板安装的固定方式，安装板上预留了四个对称分布的长圆形安装孔，这类孔位设计并非随意设置，长圆孔可以抵消安装面的孔位加工误差，降低安装时的对位难度，同时四个孔位的对称布局能让安装后的受力均匀分散到安装板的四个角，避免单点受力过大导致安装板变形或者连接螺栓断裂。安装板中心位置设置了回转支撑结构，内置的回转轴承可以保证转向时的顺滑度，即使在满载状态下，转动轮架也不会出现卡滞、偏摆的问题，轮架部分采用冲压成型的金属支架，支架与滚轮的连接轴做了加粗处理，轴端设置了防脱铆接结构，避免长期使用后轴件脱出引发安全问题。

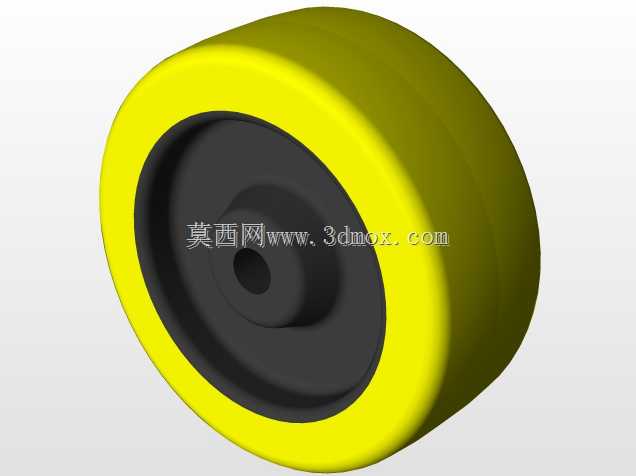

　　滚轮部分采用聚氨酯包胶的结构设计，外层黄色的聚氨酯材质硬度适中，滚动时的滚动阻力远低于同尺寸的金属滚轮或者硬质塑料滚轮，同时聚氨酯材质具备较好的耐磨性能，在常规工业地面上长期使用不会出现过快磨损，内层的轮芯采用硬质结构支撑，保证滚轮在承载时不会出现过度形变，滚动过程中不会因为轮体变形增大阻力。轮面采用圆弧过渡的轮廓设计，转向时轮面与地面的接触面积会随转向角度自适应调整，避免转向时出现轮面剐蹭地面的问题，同时这种轮廓设计在越过地面细小焊缝、微小杂物时的通过性更好，不会因为细小障碍出现卡停。

　　从安装边界尺寸来看，这款脚轮的安装板长宽尺寸适配常规的设备底部安装位，安装孔的孔距符合通用的工业脚轮安装标准，不需要对现有设备的安装面做额外改造就能直接替换同规格的老旧脚轮。整体安装后的高度控制在合理范围内，不会因为脚轮高度过高导致设备整体重心抬升过多，影响设备放置的稳定性，轮体的回转半径经过优化，转向时轮体不会超出安装板的外轮廓范围，避免在设备靠近墙面或者其他设备时，轮体剐蹭周边物体。

　　在实际选型应用中，这类脚轮通常会搭配同尺寸的定向脚轮使用，一般在设备的同一侧安装两个万向脚轮，另一侧安装两个定向脚轮，既可以保证设备推行时的直线稳定性，又能在需要转向时提供足够的转向灵活性，如果是需要频繁转向、小范围移位的设备，也可以四个位置全部安装这类万向脚轮，配合刹车结构就能实现灵活移动与稳定停靠的需求。设计这类脚轮的三维结构时，需要重点关注回转结构的配合间隙，间隙过大会导致转向时轮架晃动，间隙过小则会导致转向卡滞，同时轮架的折弯角度需要精准控制，保证滚轮安装后与安装板的中心对正，避免滚动时出现偏磨问题，安装孔的位置公差需要控制在合理范围内，保证与标准安装位的适配性。滚轮与轮架之间的间隙也需要做合理预留，避免杂物进入间隙后卡滞滚轮，同时间隙不能过大，防止细小的金属切屑、线材头等异物卷入轮轴位置，影响滚轮转动。
