穆勒奇科塑胶炸弹外壳注塑模具设计

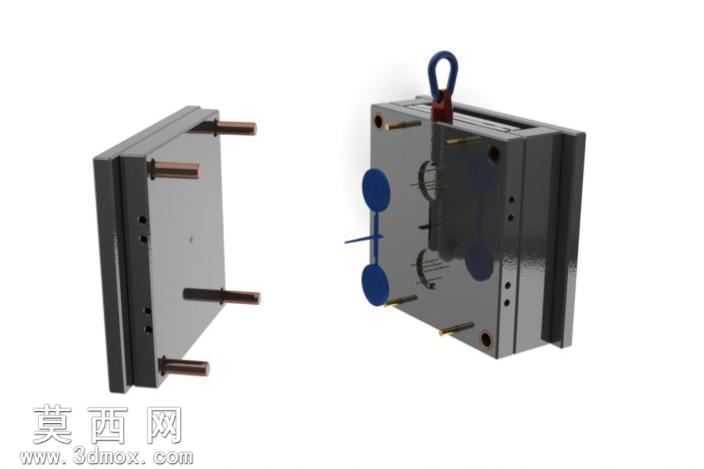

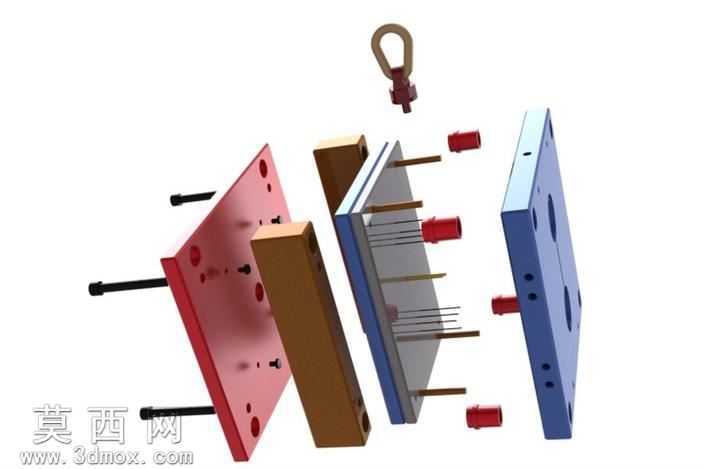

本套注塑模具针对穆勒奇科d'injection塑胶炸弹类塑件的成型需求开展三维设计，建模阶段严格遵循注塑模具的设计规范，先完成塑件结构的逆向拆解与成型工艺分析，明确塑件的壁厚均匀性要求、脱模斜度取值以及进胶点位的布局逻辑，再依次搭建模架的定模侧、动模侧核心结构。定模部分整合了型腔镶件、定位环、浇口套组件，精准匹配塑件外表面的成型轮廓，保证外观面无明显熔接痕、缩痕等成型缺陷；动模部分设置了型芯镶件、导柱导套导向结构、顶出复位机构，导柱采用对称分布式布局，合模过程中可实现精准导向，避免动定模错位导致的塑件壁厚不均问题。冷却水路设计围绕型腔与型芯的热量分布走向排布，采用循环式水路结构，保证成型过程中模温均匀可控，缩短塑件冷却定型周期，提升批量生产效率。进胶方式选用侧浇口结构，浇口位置设置在塑件非外观面区域，成型后可快速去除浇口凝料，不会破坏塑件的外观完整性。顶出机构采用顶杆顶出方案，顶杆点位均匀分布在塑件的受力均衡区域，避免顶出过程中塑件出现变形、顶白等质量问题。整套模具的三维建模过程中，对所有配合面做了公差适配设计，导柱导套的配合间隙、镶件与模架的装配公差均符合注塑模具的加工精度要求，同时完成了开合模动作的干涉检查，模拟验证了开模过程中型芯与塑件的分离路径、顶出机构的顶出行程是否合理，确保模具实际生产过程中动作顺畅无卡滞。材质配置上，模架部分选用标准模架钢材，型腔型芯镶件选用抛光性能优异的模具钢，满足塑件外观面的高光成型需求，导向零件、顶出零件选用耐磨钢材，提升模具的长期使用寿命。渲染阶段采用金属质感材质还原模具钢的加工表面效果，对冷却水路、顶杆、浇口套等不同功能零件做了材质区分，清晰展现模具的内部结构组成与装配关系，直观呈现整套模具的设计逻辑与成型原理，可为同类型带特殊轮廓塑件的注塑模具设计提供结构参考。
