重晶石洗浆机双槽式矿浆处理设备结构

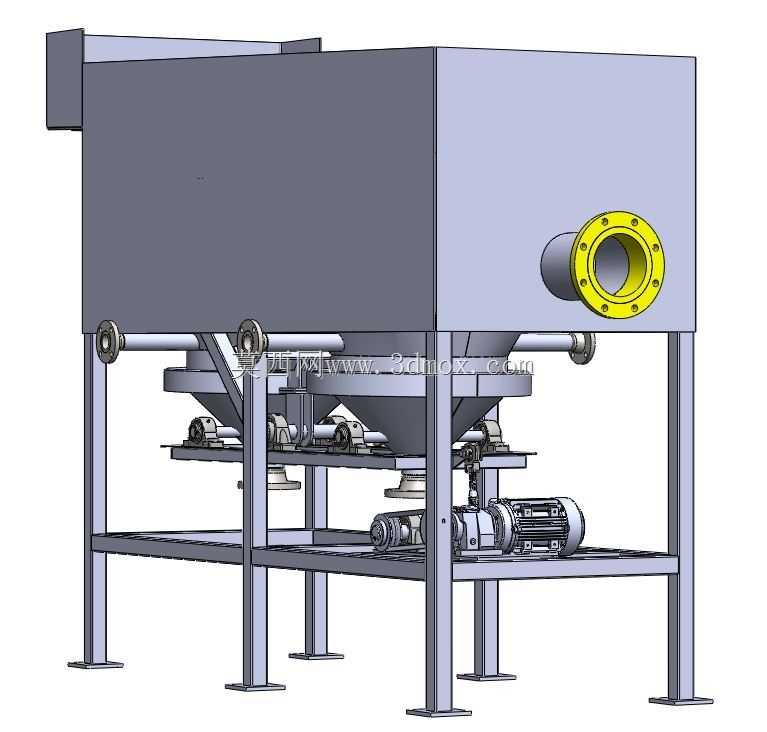

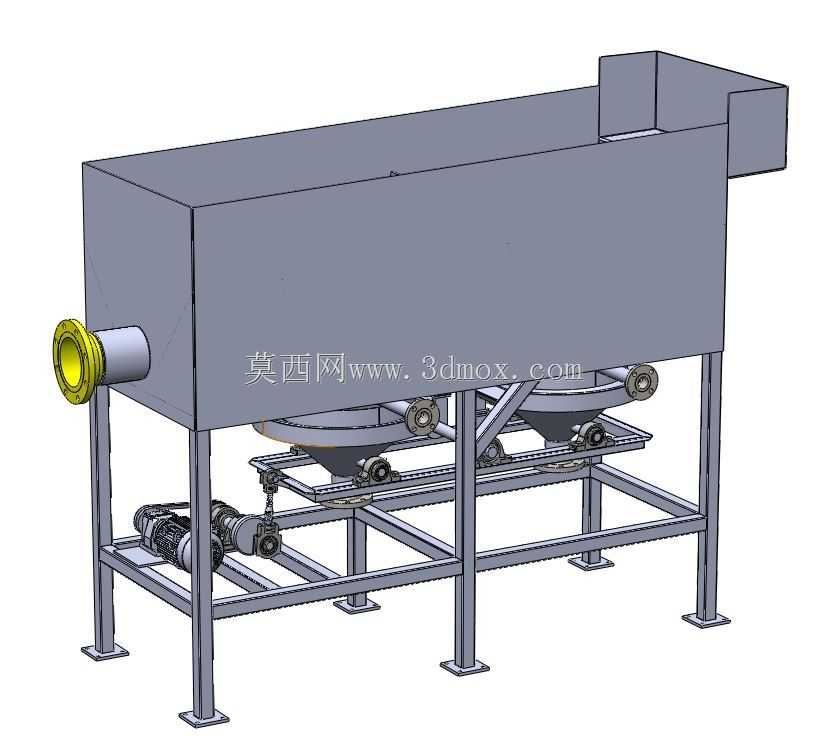

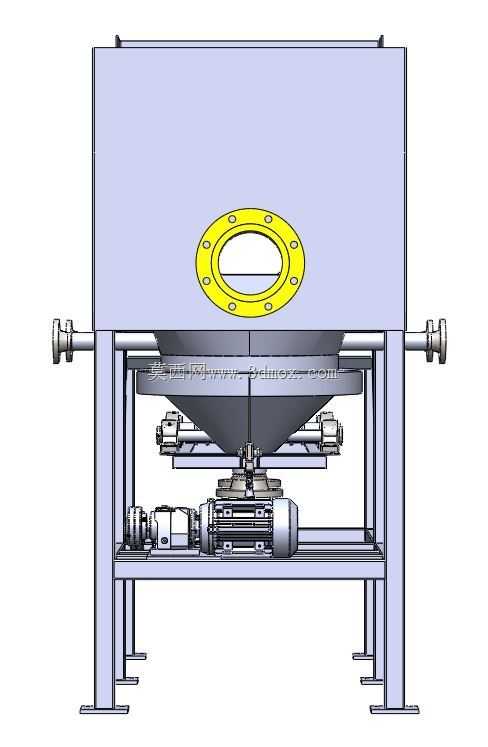

　　该设备针对重晶石选矿流程中矿浆脱泥、杂质洗选环节设计，主要应用于重晶石选矿厂的磨矿后分级前工序，也可适配其他非金属矿的矿浆洗选作业场景，解决原矿携带泥质包裹影响后续浮选、重选分选精度的问题。设备采用双槽并列式结构布局，单槽内部设置交叉式导流折板，配合槽体上方的四根支撑调节支脚，可在安装时根据现场生产线的高差需求调整设备水平度，支脚底部预留螺栓安装孔，可直接固定在车间混凝土基础或钢结构平台上，安装边界需预留两侧操作空间，单侧操作距离不小于八百毫米，满足日常检修、槽体内部清理的作业需求。槽体进料端采用扩口式渐缩结构，可承接前端磨矿出料的自流矿浆，避免进料时矿浆飞溅溢出，出料端设置圆形法兰接口，可直接对接后续矿浆输送管道或分级设备进料口，

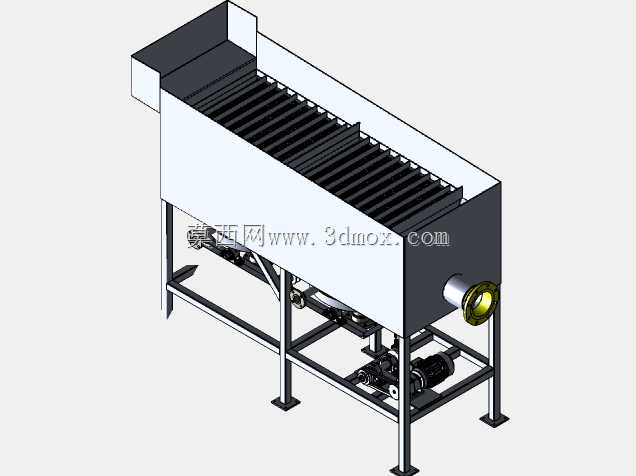

　　法兰尺寸匹配常规选矿管路的通用连接标准，无需额外制作过渡连接件。设备内部的格栅式挡条沿槽体长度方向等距排布，可对矿浆内混入的大颗粒矿石、杂物进行初步拦截，避免大块物料进入后续分选设备造成卡堵，交叉折板的角度经过反复校核，可让矿浆在槽内形成折返式紊流，让附着在重晶石颗粒表面的泥质充分解离分散，提升洗浆效率。设计过程中优先考虑了设备的耐磨性能，槽体内壁与矿浆接触的区域预留了耐磨衬板安装位，可根据处理矿浆的磨蚀性更换不同材质的衬板，降低设备长期运行的维护成本；槽体顶部的支脚采用可调式螺杆结构，不仅可用于安装时的水平校准，也可在设备运行一段时间后，根据基础沉降情况微调设备倾角，保证矿浆在槽内的流速稳定，避免出现局部积料、流道堵塞的问题。

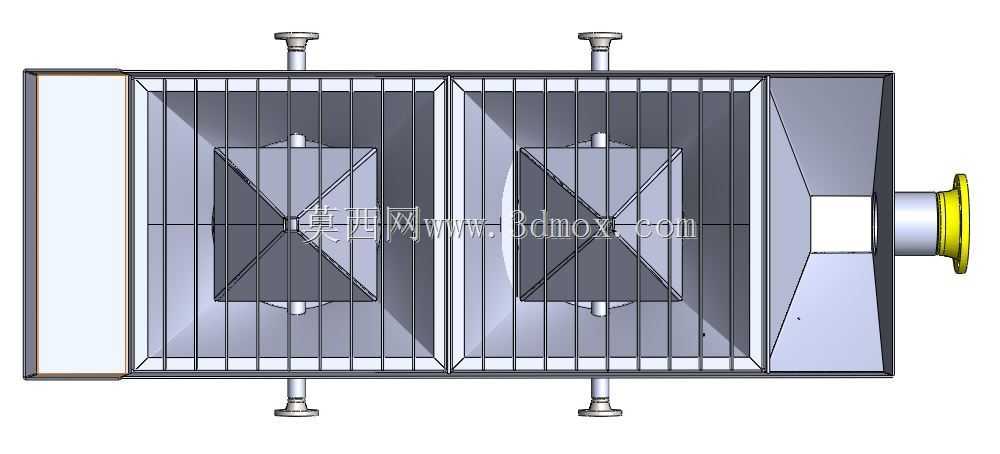

　　从结构布局来看，双槽并列的设计可实现两路矿浆同时处理，相比同处理量的单槽设备，占地面积更小，矿浆在槽内的停留时间更易控制，可通过调整出料端的闸板高度调节槽内液位，适配不同浓度、不同含泥量的原矿洗选需求。设备的外形尺寸适配常规中小型选矿厂的车间布局，整体宽度控制在两米四以内，长度不超过三米二，可直接通过车间常规宽度的设备通道，无需在安装时额外拆改车间墙体或通道结构；槽体侧壁预留了观察口位置，可在运行过程中直观查看槽内矿浆流动状态、折板磨损情况，无需停机开盖即可判断设备运行是否正常。在结构细节处理上，槽体的所有焊接位置均做了圆角过渡处理，避免矿浆在转角处长期淤积造成局部腐蚀，进料端与出料端的连接位置均设置了密封槽，安装时可填充密封胶条，

　　避免矿浆跑冒滴漏；四根支脚的螺杆调节行程为一百五十毫米，可适应不同高度的生产线对接需求，无需额外制作垫高底座。该结构的洗浆机在实际应用中，可有效去除重晶石颗粒表面的黏土质包裹体，提升后续重选、浮选环节的分选品位，降低后续分选设备的药剂消耗与磨损程度，双槽独立的结构也可在单槽需要检修时，关闭单侧进料闸板维持半负荷生产，减少生产线停机对整体选矿效率的影响。
