角式截止结构手动给水阀门三维设计

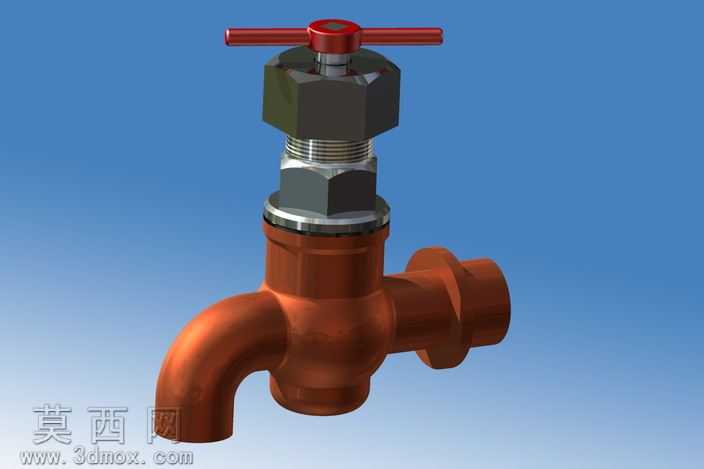

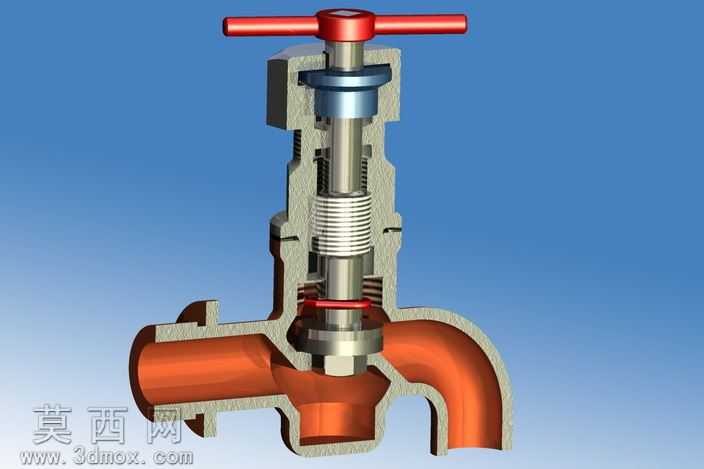

本作品为手动角式给水截止阀的三维参数化建模成果，建模阶段依托三维机械设计软件完成全零件的独立参数化搭建，首先梳理阀门的核心功能逻辑：通过手轮旋转带动阀杆做轴向升降，实现阀瓣与阀座密封面的贴合与分离，从而控制管路通断。建模过程中严格遵循机械设计公差配合要求，对阀杆的梯形传动螺纹、阀盖与阀体的连接密封螺纹、填料压盖的配合面均做了精确的特征建模，还原了波纹管密封结构的层叠形态，清晰呈现出波纹管套设在阀杆外侧、阻隔介质沿阀杆间隙外漏的密封设计，同时对阀体的角式流道做了等壁厚抽壳处理，还原了铸造阀体的壁厚均匀性要求，流道转角处做了平滑圆弧过渡，符合流体输送的减阻设计逻辑。材质渲染阶段针对不同零件做了差异化材质赋予：手轮部分采用哑光红色酚醛塑料材质，还原工业阀门手轮的绝缘防滑质感；阀体、阀盖等承压铸件采用铸铁喷橙红色防锈漆材质，表面添加细微的铸造颗粒质感提升真实度；阀杆、密封压盖等金属加工件采用抛光不锈钢材质，添加轻微的环境反射效果凸显金属机加工的光洁度；波纹管密封件采用金属波纹管的银灰色褶皱质感，内部密封填料采用黑色柔性石墨材质的哑光质感，各零件材质区分清晰，能够直观分辨不同构件的功能属性。结构展示上采用半剖视的渲染视角，将阀门内部的传动结构、密封结构、流道形态完整呈现，无需拆解即可清晰观察到手轮与阀杆的连接定位、阀杆梯形螺纹的传动配合、波纹管的密封防护路径、阀瓣与阀座的密封配合位置、阀体进出口流道的走向，完整还原了角式截止阀低进高出的流向设计逻辑。设计思路上以民用给排水管路的手动截断需求为核心，整体结构紧凑，角式结构能够适配管路90度转角的安装场景，无需额外加装弯头即可完成管路转向与通断控制，手动操作结构无需额外动力源，适配家用供水、小型给排水管路的简易控制需求，各零件建模时预留了标准件的装配间隙，可直接导出工程图用于生产加工参考，也可用于流体仿真、装配教学的数字化模型素材。
