带挡边爬坡式Z型橡胶带输送机

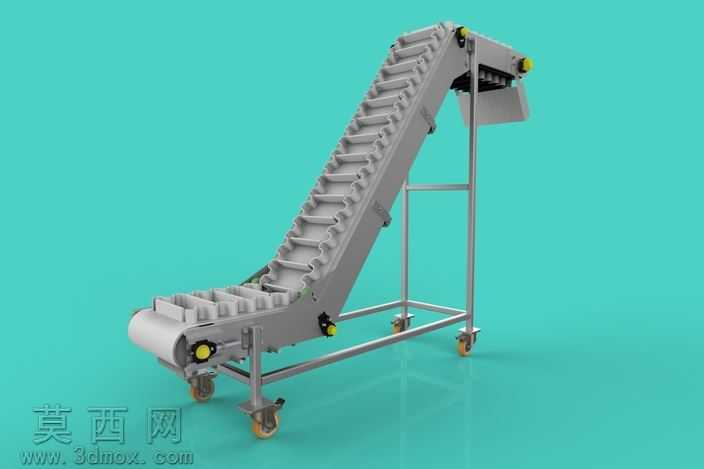

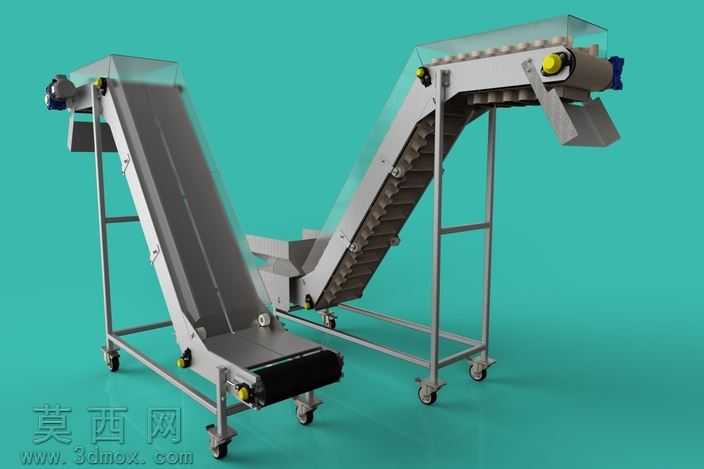

本模型为Z型爬坡挡边皮带输送机，采用三维建模软件完成全参数化结构设计，所有零部件均按实际生产加工尺寸1:1还原，经渲染后呈现出清晰的结构细节与真实材质质感。模型整体采用Z型弯折输送路径设计，可实现低位进料、高位出料的连续物料输送，有效解决车间内不同高度工位间的物料转运需求，适配颗粒状、小块状、袋装等多种形态物料的输送场景。

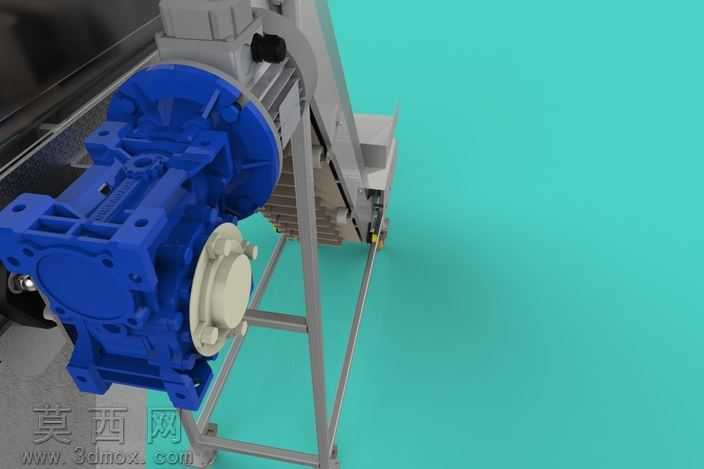

设备主体框架采用标准方管焊接成型，底部配置带刹车万向脚轮，可灵活调整设备摆放位置，适配不同生产线的布局调整需求。输送段采用带横向挡边的橡胶输送带，可避免爬坡输送过程中物料出现下滑、滚落问题，倾斜段与水平段的过渡位置采用平滑圆弧过渡设计，保证物料输送过程顺畅无卡滞。驱动单元采用减速电机直连主动辊筒的传动结构，传动效率高、运行噪音低，张紧装置设置在设备尾部水平段，可快速调整输送带张紧度，降低日常维护难度。

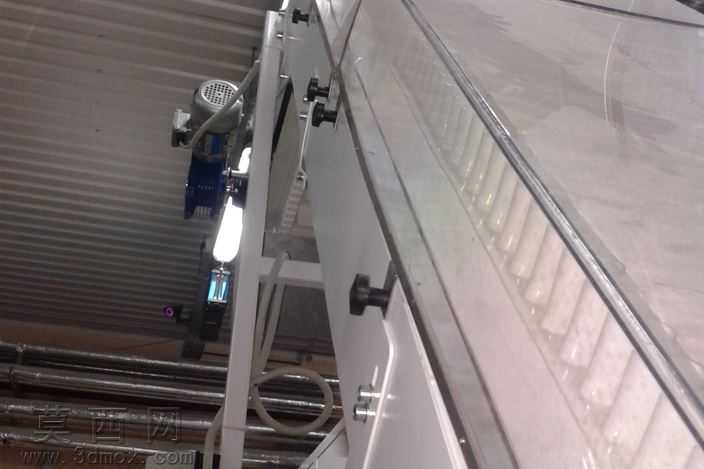

设备进料端设置水平接料段，可方便与上游出料设备对接，出料端设置倾斜导料溜槽，可精准将物料导入下游接料设备，倾斜段上方配置透明防护盖板，既可以避免输送过程中物料洒落，也便于操作人员实时观察物料输送状态。建模过程中对机架焊接节点、辊筒装配位、脚轮安装座等细节均做了精细化处理，橡胶带表面做了防滑纹理还原，金属框架赋予了磨砂不锈钢材质，防护盖板采用半透明亚克力材质，经场景渲染后整体视觉效果真实直观，可直接用于生产线方案展示、设备结构教学、非标输送设备设计参考等场景，也可根据实际生产需求调整输送角度、带宽、机身长度等参数，快速衍生出适配不同工况的定制化输送设备方案。
