辊筒输送线镭托盘包装设备结构

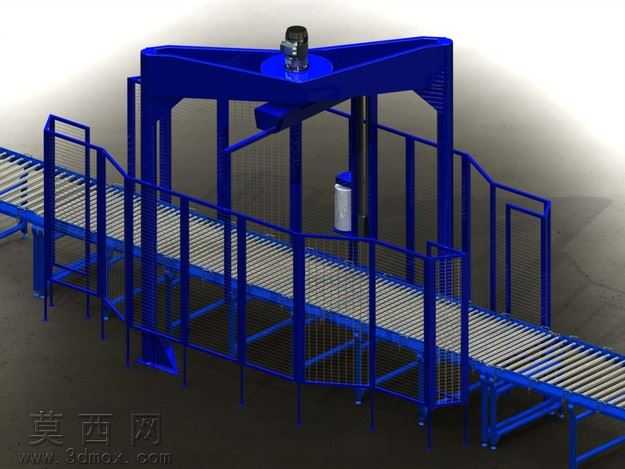

本模型为集成于辊筒输送线的镭托盘包装工位设备，整体采用三维参数化建模完成，建模过程中严格遵循输送类包装设备的实际工程尺寸比例，对各功能模块进行了独立的零件建模与装配约束，完整还原了设备的真实结构逻辑。模型渲染阶段采用工业设备常用的金属漆面材质，主体机架赋予深蓝色哑光烤漆质感，输送辊筒还原镀锌金属的亮面金属质感，安全护栏的网板部分做了半透明金属网材质处理，顶部驱动单元还原了电机的铸铁外壳与接线端细节，整体渲染效果贴近真实车间设备的视觉观感，能够直观呈现设备的外观形态与布局关系。结构设计上，设备以长距离辊筒输送线作为物料承载基础，辊筒采用等间距排布设计，可稳定承载托盘类重载物料完成水平输送；中部设置龙门式包装作业机架，机架采用方管焊接式框架结构，搭配四周的安全防护护栏，护栏预留了作业开口与防护网安装位，兼顾操作便利性与生产安全性；机架顶部集成包装执行机构的安装位，可搭载缠绕、封切类包装执行组件，侧部预留了控制元件的安装空间，能够适配不同规格托盘的在线包装作业需求。设计思路围绕在线式托盘包装的连续生产需求展开，将包装工序直接集成于输送线体上，省去了托盘转运的额外工序，有效提升包装环节的生产效率；机架与输送线采用模块化连接设计，可根据实际产线布局调整机架的安装位置，适配不同长度的输送线体；安全护栏的设计充分考虑车间生产的安全规范，对设备运动区域做了完整的防护围挡，避免作业人员误入运行区域产生安全隐患；整体结构兼顾了结构强度与安装便利性，各零部件均做了工程化的倒角与安装孔位设计，可直接用于方案展示、产线布局模拟以及后续的工程细化设计参考。
