三级展开式同轴式齿轮传动减速箱

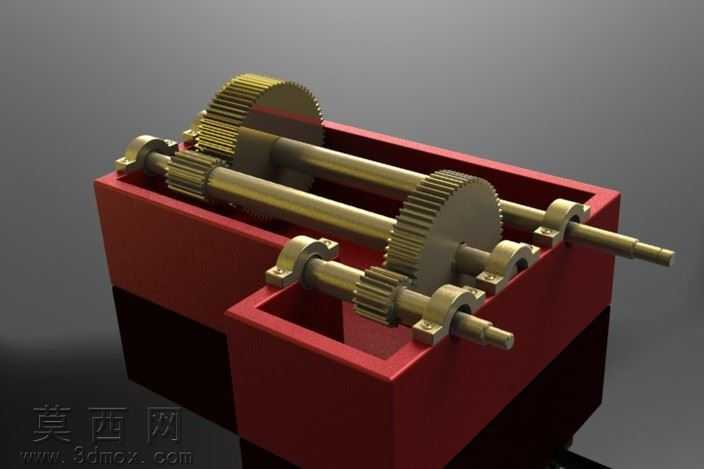

本作品为三级展开式齿轮减速箱三维模型，建模过程严格遵循机械设计规范，先完成整体传动方案的参数推演，确定输入转速1200rpm、输出转速150rpm的传动比分配，再逐一对各零部件进行参数化建模。建模阶段首先绘制各传动齿轮的渐开线齿廓，根据传动比计算各齿轮的模数、齿数、齿宽、压力角等核心参数，保证齿轮啮合的侧隙、重合度符合设计要求，避免传动卡滞或冲击过大的问题；随后完成三根平行传动轴的建模，根据轴上零件的安装定位需求设计轴肩、键槽、轴端挡圈安装位，确保齿轮、轴承的轴向与周向固定可靠。箱体部分采用剖分式结构设计，建模时预留轴承安装孔、油池空间、箱盖连接位，同时兼顾箱体的刚度与轻量化需求，轴承座位置做加厚处理避免受力变形，箱体内壁设置合理的倾斜角度方便润滑油回流。装配过程严格按照实际装配流程进行，先完成轴系子装配，将齿轮、滚动轴承、轴套依次安装到对应传动轴上，校验各零件的同轴度与轴向间隙，再将三根轴系组件依次装入箱体，安装轴承端盖完成轴向定位，最后校验各级齿轮的啮合间隙，确保传动过程无干涉。渲染阶段为不同零部件赋予贴合实际的材质：齿轮与传动轴采用调质合金钢材质，调整金属粗糙度与反光参数呈现金属加工后的哑光金属质感，箱体采用铸铁材质搭配红色工业防护漆材质，还原真实工业减速箱的外观质感，轴承部分添加金属光泽与润滑油脂的细微质感提升真实度。场景搭建采用简洁的灰色渐变背景，布置三点式打光方案，主光源从侧上方打亮齿轮啮合区域突出齿廓细节，辅光源补光弱化箱体暗部死黑，轮廓光勾勒箱体与轴端的边缘提升立体感，最终渲染图清晰展现减速箱的内部传动结构与各零件的装配关系。该减速箱采用三级定轴齿轮传动结构，输入轴与输出轴同轴布置，可在紧凑的箱体空间内实现大传动比减速，传动平稳承载能力强，适用于需要低转速大扭矩输出的通用机械传动场景，建模过程中所有配合关系均符合实际机械装配要求，可用于传动原理演示、结构设计参考等场景。
