带加强筋结构的铸铁密封盖板三维设计

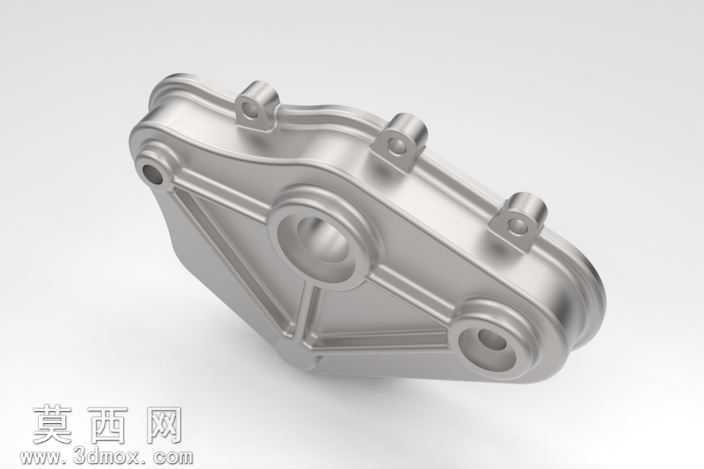

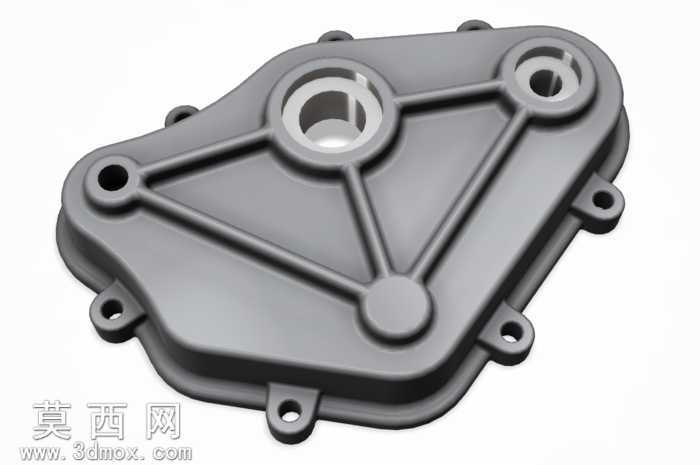

本作品为铸铁材质的密封盖板三维建模成果，建模阶段以机械结构的功能性需求为核心导向，首先完成盖板整体轮廓的草绘绘制，依据安装适配需求确定不规则的多边形外轮廓，精准定位三处轴孔的中心坐标与孔径尺寸，同时在轮廓边缘均匀布置带通孔的安装耳座，每一处耳座的位置都经过装配干涉校验，确保后续与配套箱体安装时螺栓可顺利穿入，不会与周边结构产生磕碰。建模过程中对盖板的壁厚做了均匀化处理，避免铸件生产时因壁厚差过大产生缩孔、冷隔等铸造缺陷，针对盖板大平面易变形的问题，设计了三角形分布的加强筋结构，筋条从中心轴孔位置延伸至边缘的安装耳座与侧部轴孔处，筋条交汇处做了圆弧过渡的凸台处理，既可以分散结构受力，提升盖板整体的抗形变能力，又能优化金属液在铸造型腔中的流动路径，降低铸造工艺的实现难度。材质与渲染阶段，针对铸铁件的表面特性做了精细化调整，赋予模型哑光深灰的铸铁材质，添加细微的铸造颗粒质感，同时对轴孔内壁、安装耳座接触面做了轻微的机加工光泽区分，还原真实铸件不同表面的处理差异；渲染时采用柔和的工业产品布光，清晰展现加强筋的结构走向、轴孔的同轴度细节、安装耳座的厚度特征，让模型的结构层次一目了然。设计思路上，该盖板兼顾了密封防护与结构支撑的双重功能，三处轴孔分别对应不同直径的传动轴穿设需求，孔位周边做了加厚的凸缘处理，提升孔位的耐磨性能与结构强度，盖板边缘做了一圈凸起的止口结构，可与配套箱体的凹槽配合实现定位密封，减少密封垫片的移位风险；所有转角位置都做了符合铸造工艺要求的圆角处理，避免应力集中的同时，也消除了铸件的尖角缺陷，整体结构完全适配砂型铸造的生产工艺，无需额外的复杂抽芯结构即可完成生产，在满足结构强度、安装精度、密封性能要求的前提下，尽可能简化了生产工序，降低零件的制造成本。
