带双耳安装座立式支撑铰接支架

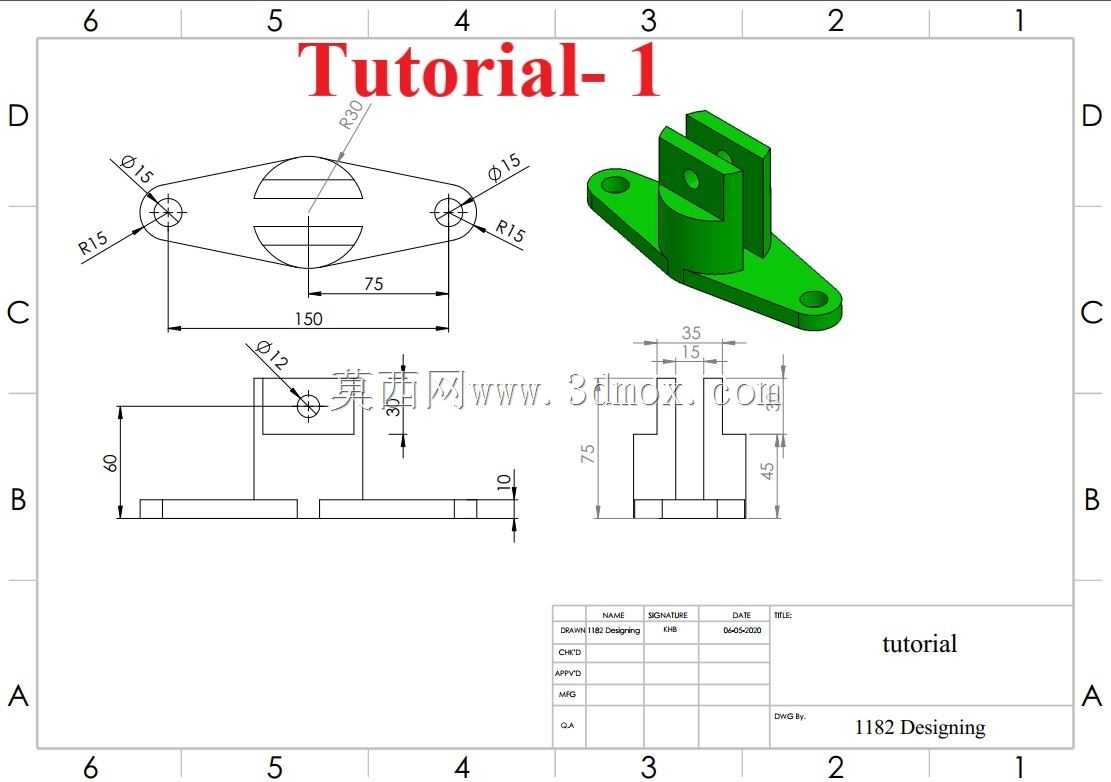

　　这类带双耳结构的立式支撑铰接件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动单元里应用十分广泛，核心作用是作为转动副的固定承载基座，为铰接的摆杆、连杆、压臂提供稳定的回转支撑，同时通过底部的安装法兰直接固定在设备型材框架或安装平板上，省去额外加工转接座的工序，适配多数中小型自动化设备的紧凑安装空间。从结构设计逻辑来看，零件整体采用下部法兰盘+上部双耳立板的组合构型，底部法兰为菱形平板结构，两端开设Φ15的安装通孔，两孔中心距为150mm，法兰边缘做R15的圆弧过渡，既避免直角处的应力集中，也能减少安装时与周边零件的干涉，法兰厚度控制在10mm，在M12或M14螺栓锁紧的工况下，不会出现法兰翘曲变形的问题。

　　上部的双耳立板平行布置，两板间距15mm，立板上同轴开设Φ12的铰接孔，孔中心距离法兰安装面的高度为60mm，这个高度尺寸是经过匹配常用摆臂回转半径确定的，能保证铰接的连杆在±30°摆动范围内不会与法兰面发生磕碰。立板与法兰的衔接处做了加厚的过渡凸台，凸台高度35mm，从法兰面向上逐步收窄到立板厚度，这个结构能大幅提升立板的抗侧向载荷能力，避免铰接部位受径向力时立板出现外张变形，很多新手建模时容易忽略这个过渡结构，实际打样测试时往往会在反复冲击载荷下出现立板根部开裂的问题。从安装边界来看，零件整体最大外轮廓尺寸控制在180mm长度、75mm宽度、75mm高度范围内，安装时只需要在安装基准面上加工两个对应中心距的螺纹孔或通孔，

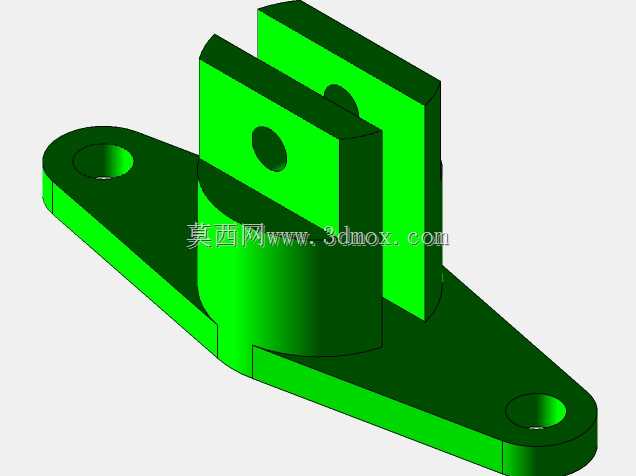

　　穿入螺栓锁紧即可完成固定，不需要额外的定位销做辅助定位，因为法兰两端的安装孔间距足够大，螺栓锁紧后产生的摩擦力矩完全可以抵抗铰接部位传递的扭转力。铰接孔的公差推荐选H7级，适配对应的销轴或带肩衬套，装配时在孔内涂抹少量润滑脂就能保证转动顺畅，日常维护只需要定期检查铰接部位的磨损量即可，不需要整体拆卸更换。零件的三维建模过程中，优先绘制底部法兰的草图轮廓，拉伸生成法兰基体后，再以上端面为基准绘制过渡凸台和双耳立板的截面，拉伸生成上部结构，最后对所有锐边做C0.5的倒角处理，避免加工后锐边割手，同时也能减少热处理时的应力集中。这类零件的加工工艺通常采用Q235板材下料后铣削成型，铰接孔做铰孔处理保证同轴度，

　　有防锈需求的场景可以做发黑或镀锌处理，载荷更大的工况也可以选用45号钢调制处理，提升整体结构强度。在实际设备调试中，这类支架经常被用作气动摆杆的固定座、安全门的铰接支座、压紧机构的转动基座，因为其安装尺寸规整，结构强度冗余充足，不需要针对每个场景做单独的结构修改，属于通用性极强的支撑类零件，很多标准件厂商也会将这类结构做成系列化产品，按照铰接孔直径、安装高度、法兰孔距划分不同规格，方便设计人员直接选型调用，减少重复建模和出图的工作量。需要注意的是，当铰接部位承受的径向载荷超过500N时，建议在双耳板的铰接孔内压入铜套或滚针轴承，降低孔壁的磨损速度，延长零件的使用寿命，同时在安装时要保证双耳板的铰接孔同轴度误差不超过0.02mm，否则会出现销轴卡滞、转动阻力大的问题，长期运行还会导致销轴弯曲变形。
