带多安装孔位的异形连接接头结构设计

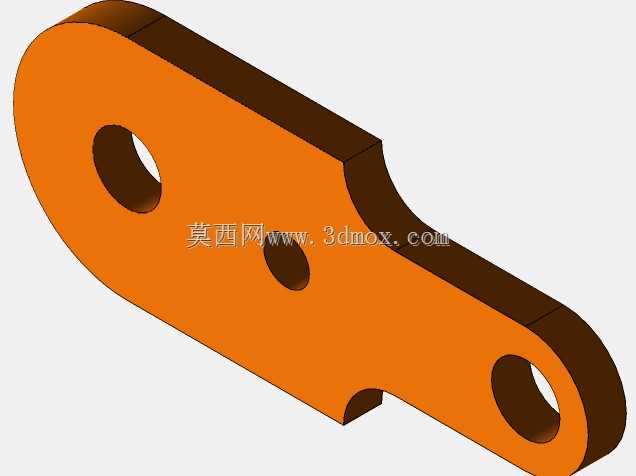

　　在各类轻工机械、输送设备、小型工装夹具的连杆传动体系里，这类异形板状连接接头是承担力传递与运动铰接的核心小件，日常多应用在需要实现两构件间定距铰接、小角度摆动传动的工位，比如小型包装线的拨料连杆组、非标自动化设备的摆臂连接端、仓储物流分拣设备的挡料机构铰接位，都能见到这类结构的身影，它不需要承担大吨位的重载载荷，但对安装定位的精度、铰接转动的顺畅度、长期往复摆动下的结构强度有明确要求。从结构形态上看，该接头采用一体化板式切割成型的主体结构，整体为变截面的长条异形轮廓，主体厚度均匀，边缘做了圆滑过渡处理，避免应力集中的同时也能减少安装过程中对操作人员的剐蹭风险。主体上分布三个不同孔径的贯通安装孔，其中两端的大孔径孔位为铰接安装位，

　　用于穿装铰接销轴，分别连接两个需要实现相对摆动的构件，孔位的内壁粗糙度需要控制在合理区间，保证销轴穿装后转动无卡滞，同时孔位与端面的垂直度公差需要严格管控，避免销轴安装后出现偏斜，导致传动过程中出现别劲、磨损加剧的问题；中部的小孔径孔位为辅助定位孔，可用于安装限位销、固定附件或是穿装锁止螺钉，在部分需要限定摆动角度的工况下，该孔位可配合限位块实现行程约束，拓展了零件的适用场景。在接头靠近下端大孔的位置，设计了一处内凹的半圆缺口，这个结构并非随意设置，而是为了避让相邻构件上的凸起轴肩或是紧固件头部，避免在构件摆动过程中出现结构干涉，这也是非标连接件设计中很常见的细节处理——很多新手建模时容易忽略运动包络的校验，

　　导致零件加工完成后装配时出现干涉，需要二次打磨修配，而这个缺口的尺寸和位置，是经过相邻构件运动轨迹模拟后确定的，能保证在整个设计摆动角度范围内，接头与相邻零件都保持足够的安全间隙。从设计思路上看，这类接头没有采用复杂的铸造或是锻造毛坯，而是直接选用标准厚度的金属板材通过激光切割下料，再经过孔位钻铰、边缘去毛刺、表面氧化处理即可完成加工，加工工艺性极佳，适合小批量非标设备的快速生产配套，不需要开制专用模具，能大幅缩短采购和加工周期，同时板材的纤维方向在设计时也做了考量，让主要受力方向顺着板材轧制方向布置，能最大化发挥材料的力学性能，在同等厚度下获得更高的抗拉、抗剪强度。关于安装边界的问题，设计时已经明确了三个孔位的中心距参数，

　　两端大孔的中心距决定了连杆传动的臂长，直接影响摆动端的行程大小，中部小孔与两端孔位的相对位置则决定了辅助安装件的定位精度，零件的整体外轮廓宽度在各个位置都做了收窄处理，除了满足强度要求的结构宽度外，没有多余的冗余结构，既控制了零件自身重量，也减少了摆动过程中的转动惯量，让传动动作更轻快，尤其适合高速往复摆动的工位，能降低驱动端的负载冲击。在实际选型应用时，需要根据实际传递的载荷大小选择对应厚度的板材制作该接头，同时配合对应规格的铰接销轴使用，销轴与孔位的配合间隙根据工况转速调整，低速重载场景可选用稍紧的过渡配合，高速轻载场景则选用小间隙配合保证转动灵活性，另外表面处理可根据使用环境选择镀锌、发黑或是氧化处理，在潮湿腐蚀环境下使用时还可以选用不锈钢板材加工，进一步提升零件的使用寿命。这类看似简单的板式接头，在非标机械设计中使用频率极高，很多设计人员容易忽视这类小件的细节设计，要么孔位公差标注不合理导致装配困难，要么轮廓设计冗余导致安装空间不足，要么遗漏避让结构导致运动干涉，而这个接头的结构设计在满足功能需求的前提下，兼顾了加工工艺性、装配便捷性和使用可靠性，是非常典型的实用型机械连接结构。
