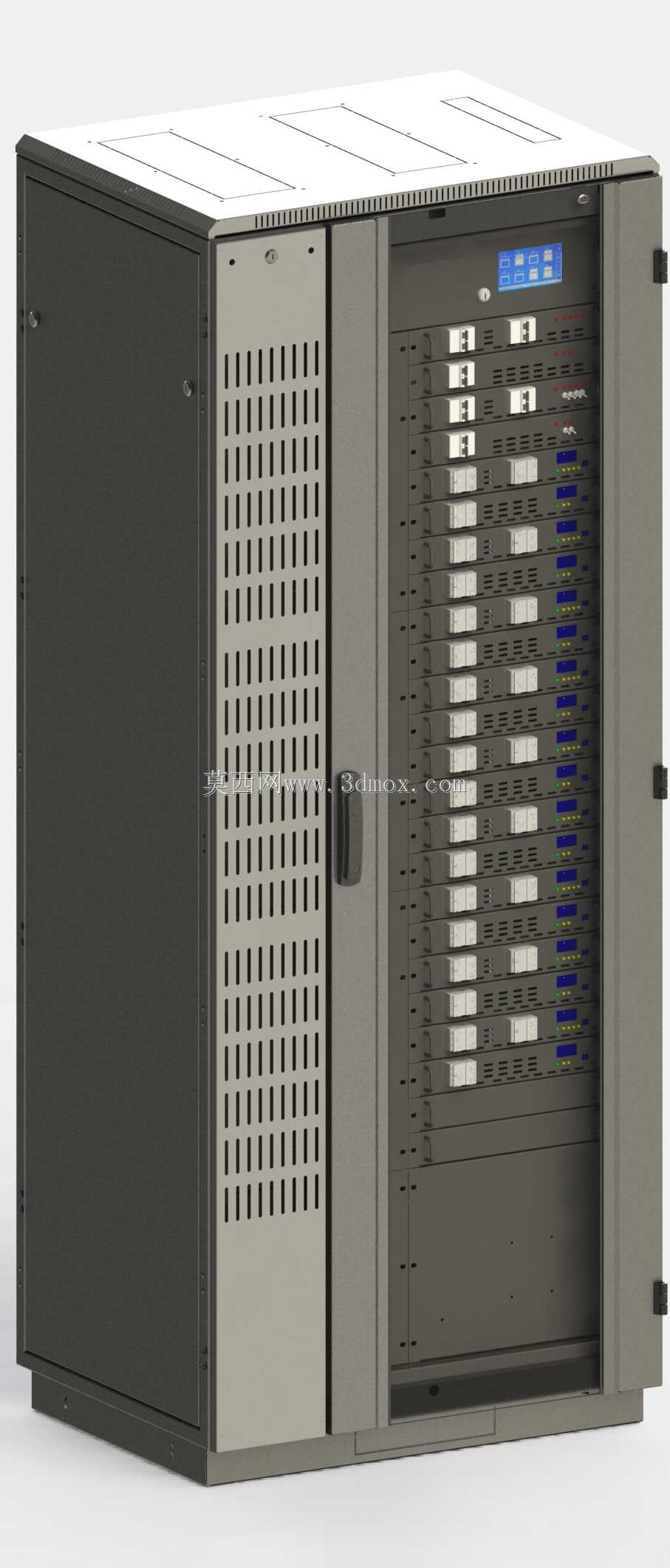

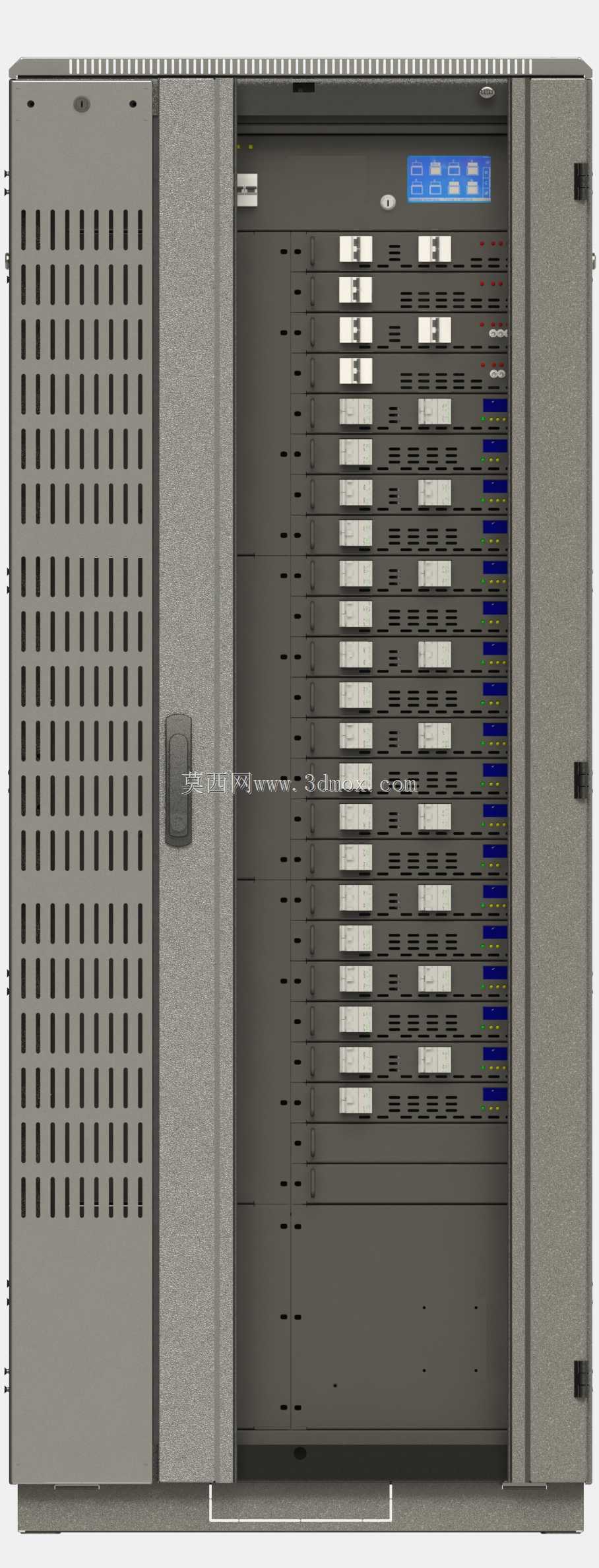

42U规格调光柜柜体结构三维设计

　　在舞台演出、演播厅、大型会展活动的灯光配电系统搭建中，调光柜是承载调光回路、保障灯光负载稳定调控的核心柜体设备，这款42U规格的调光柜体结构，完全围绕专业灯光配电场景的实际使用需求展开设计，适配标准19英寸机架安装规范，能够兼容主流品牌的调光模块、信号处理单元、配电保护器件的安装排布。从实际工程落地的角度看，这类柜体的安装边界需要严格匹配机房或灯光控制室的机架布局，42U的高度对应标准机柜的通用安装尺寸，柜体深度预留了足够的线缆走线与模块散热空间，左右侧板采用可拆卸式结构设计，方便后期运维时从侧部进行模块更换与线路检修，前门采用带密集通风孔的钣金结构，既可以保证柜内设备运行时的空气流通散热，

　　又能通过带锁的门体结构避免无关人员误触内部带电部件。柜体内部的安装立柱采用可调节式设计，能够根据不同尺寸的调光模块调整安装位间距，每一路调光模块对应的安装位都预留了信号接口与电源接线的走线空间，柜内顶部设计有专门的线缆理线架安装位，能够将强电电源线与弱电信号线分层排布，避免信号干扰影响调光控制的稳定性。在结构强度设计上，柜体框架采用折弯钣金拼接焊接结构，承重能力完全满足满配调光模块与配电单元的载重需求，底部预留了固定安装孔位，可以直接与地面基座或者机架底座进行刚性连接，避免设备运行过程中出现晃动移位。从功能布局来看，柜体前部为模块操作与状态观察区域，每个模块位对应清晰的状态显示窗口，

　　运维人员可以直接在前门观察到每一路调光回路的工作状态，无需频繁开启柜门；柜体后部为接线区域，预留了足够的接线操作空间，强电进线与负载出线分别设置在不同的走线区间，接线端子排的安装位置符合人体工程学操作高度，减少现场接线的操作难度。在散热设计上，除了前门的通风孔结构，柜体顶部预留了散热风机的安装位，当柜内温度达到设定阈值时可以主动排风，保证长时间满负载运行时柜内温度维持在器件允许的工作范围内，避免高温导致的调光模块性能下降或者故障。这款柜体的设计充分考虑了现场安装与后期运维的各类细节，比如柜门的开合角度可以达到180度，完全打开后不会遮挡相邻机柜的操作空间，柜体表面采用耐磨防静电的喷塑处理，既可以适应机房复杂的使用环境，

　　也能避免静电积累对内部电子器件造成损伤。对于结构设计从业者来说，这类标准机架式电气柜体的建模需要重点把控安装尺寸的公差配合，尤其是内部安装立柱的孔位间距必须严格符合19英寸机架的通用规范，否则会出现模块无法安装的问题；同时钣金件的折弯系数、拼接缝隙都需要结合实际加工工艺进行调整，保证生产加工后的成品能够顺利装配，不会出现干涉或者缝隙过大的问题。在设备选型阶段，工程人员可以直接基于这个三维模型核对柜体的外形尺寸是否适配现场的安装空间，提前规划线缆走向与进出线位置，减少现场施工的改动量；建模过程中也充分还原了柜体的各个细节结构，包括门锁、铰链、通风孔排布、安装孔位等，能够直接用于生产前的结构验证与装配模拟，提前发现设计中存在的干涉问题，降低样机试制的成本。
