可伸缩折叠式辊筒柔性输送结构

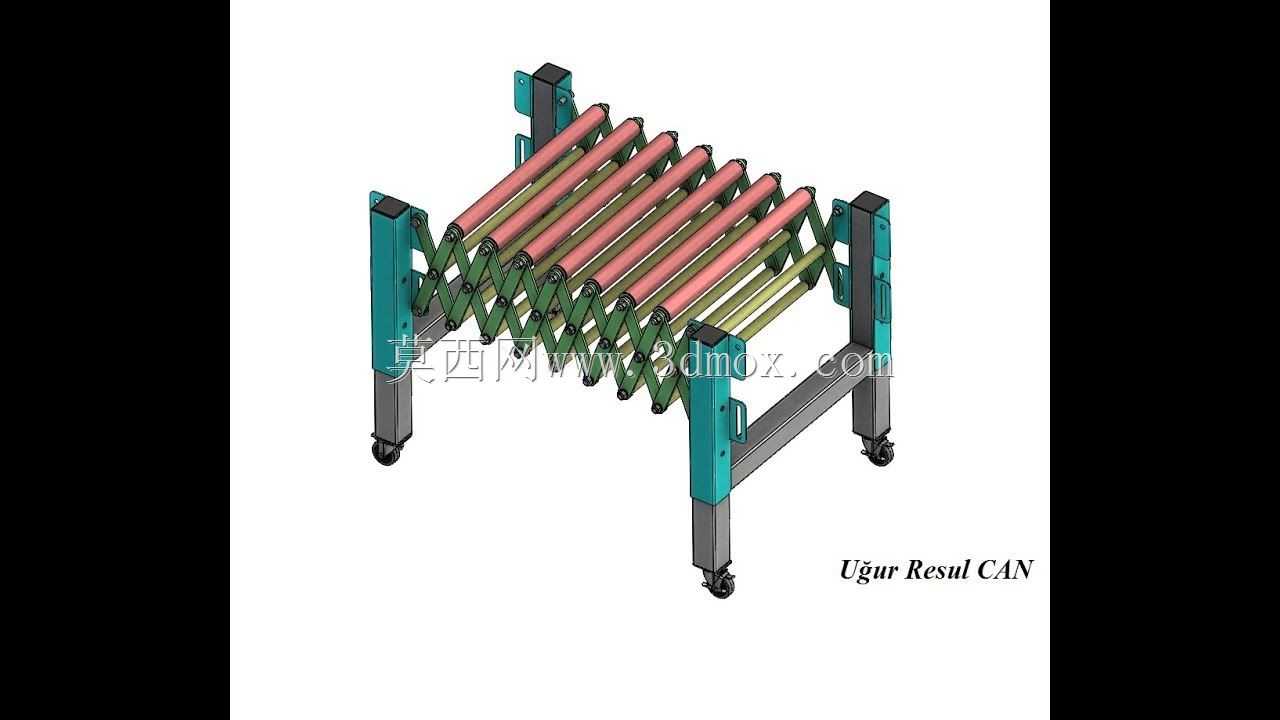

　　在车间零散物料转运、电商仓储分拣线临时接驳、生产工位间短距离工件传递这类场景里，固定长度的辊筒输送机往往受场地边界限制，无法适配多变的工位间距，也难以在闲置时收拢节省存放空间，这款可伸缩的柔性辊筒输送结构正是针对这类痛点完成的结构设计。从实际使用场景来看，该设备可直接对接生产线下料端、包装机出料口，也可在仓库装卸货区域临时搭建输送通道，无需复杂的地脚固定，依靠底部带刹车的万向脚轮即可完成位置推移与固定，适配地面存在轻微高度差的车间环境，支腿处预留的高度调节结构，可根据对接设备的出料高度调整整体输送面高度，避免工件转接时出现卡滞、滑落问题。设备的核心伸缩功能采用剪叉式连杆结构作为支撑骨架，

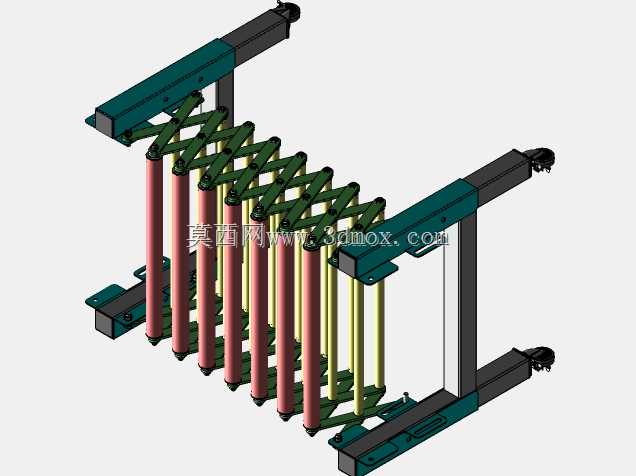

　　多组平行排布的输送辊筒两端与剪叉连杆的铰接点连接，当剪叉结构展开时，辊筒之间保持均匀的输送间距，可根据实际输送距离拉伸至对应长度，收拢状态下整体长度仅为最大展开长度的四分之一左右，可直接推移至车间边角存放，不会占用主通道的通行空间。输送辊筒采用分段式排布设计，靠近两端固定机架的位置采用硬质金属辊筒保证结构支撑强度，中间伸缩段的辊筒可随剪叉结构的伸缩同步调整间距，针对箱型工件、规则外形的加工零件，可依靠工件自身重力实现无动力滑动输送，若需要输送较轻的塑料件、包装件，也可在辊筒端部加装驱动轮组，改造为动力式输送线，扩展适用场景。从结构设计思路来看，两侧的固定支腿采用方管焊接结构，内部预留剪叉连杆的滑动轨道，剪叉臂采用冷轧钢板冲压成型，

　　铰接点处采用耐磨衬套减少反复伸缩带来的磨损，延长设备的实际使用寿命，支腿底部的万向脚轮选用带双刹车结构的工业脚轮，既可以在设备移动时灵活转向，也可在定位后同时锁定滚轮转动与转向，避免输送作业时设备出现移位。安装边界方面，设备收拢状态下宽度与固定支腿宽度一致，展开时两侧剪叉结构不会超出支腿的外侧边界，可直接紧贴车间墙面、设备侧边布置，无需额外预留两侧的操作空间，输送面的高度调节范围覆盖常规生产设备600mm至900mm的出料高度区间，可适配多数通用加工设备、包装设备的出料端对接需求。在实际选型应用时，需要注意该结构更适合输送底面平整的硬质工件，若输送软质包装、不规则外形物料，可在辊筒上方加装辅助滑板，避免物料卡入辊筒间隙，

　　日常维护时仅需定期在剪叉铰接点、脚轮轴承处加注润滑脂，即可保证伸缩动作顺畅，无需复杂的日常维保操作。该结构的三维建模过程中，对剪叉连杆的运动行程做了完整的运动仿真验证，确保在最大展开长度下连杆结构不会出现死点，收拢状态下各辊筒之间不会发生干涉，支腿的受力分析也覆盖了最大承载工况下的结构变形量，保证满载输送时支腿不会出现明显形变，影响输送面的水平度。
