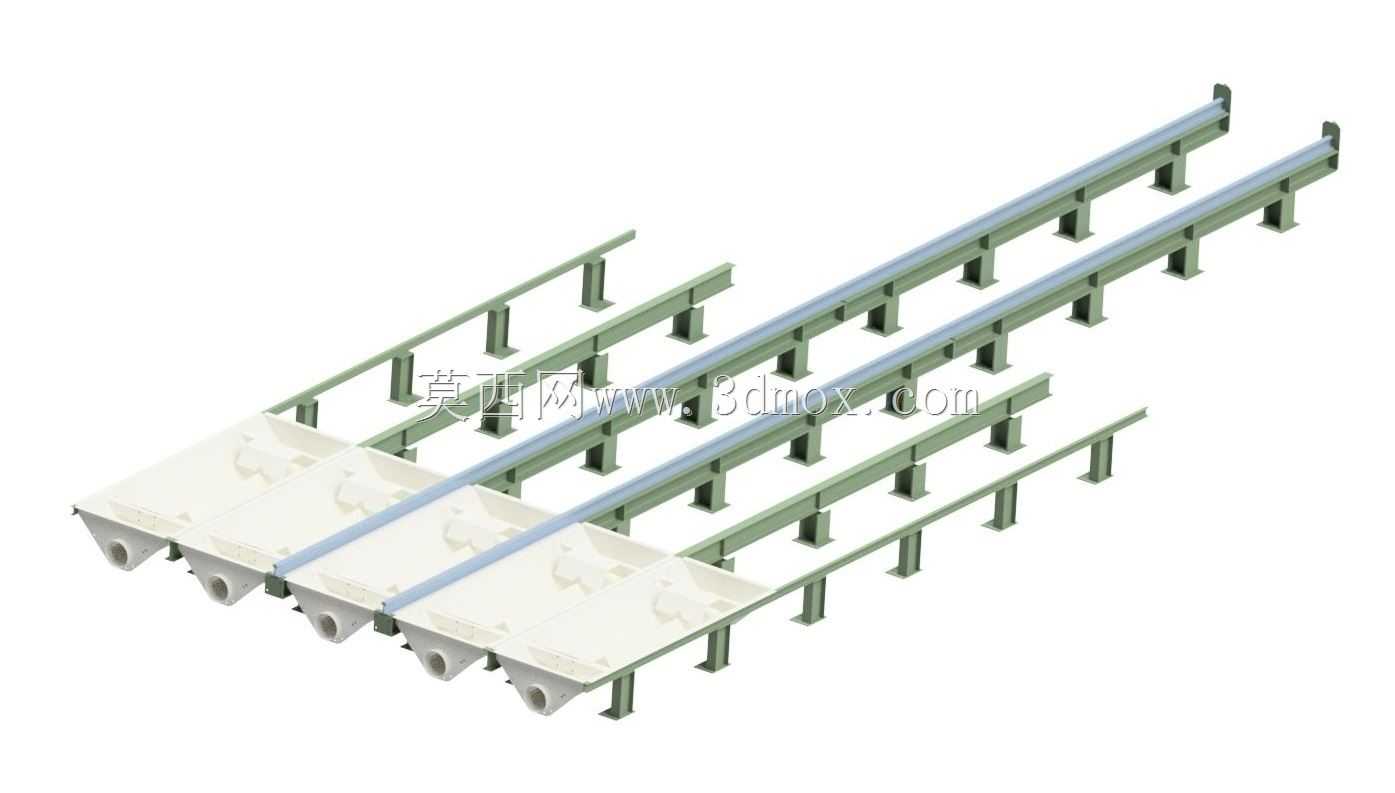

多段拼接式重载输送支撑梁组结构

　　在散料、成件包装物的长距离连续输送场景中，支撑结构的刚性与安装适配性直接决定整条输送线的运行稳定性，这套多段拼接式的重载输送支撑梁组，正是针对大跨度输送工位的承载需求设计的配套支撑构件。不同于一体式焊接的固定支撑梁，这套构件采用分段模块化的设计思路，每一段梁体都预留了标准的拼接接口，现场安装时可以根据实际输送线的铺设长度灵活增减段数，不需要在施工现场进行大规模的焊接加工作业，能大幅缩短输送线的搭建周期，也方便后期局部构件出现磨损时单独更换，降低运维的物料成本与停机时间。

　　从结构功能来看，梁体上方的平直导轨面是直接承托输送链条、输送带或者滑移载具的工作面，设计时对导轨面的平面度做了严格的公差约束，每延米的平面度误差控制在0.2mm以内，避免载具运行过程中出现卡滞、跳动的问题，保障输送过程的平顺性。梁体下方均匀分布的立式支撑肋板，按照等弯矩分布的间距排布，在承载额定载荷时，肋板可以将上方导轨面承受的竖向载荷均匀分散到下方的安装基座上，避免梁体局部应力集中出现弯折变形，即使在满载工况下，梁体的最大扰度也能控制在跨度的1/1000以内，满足重载输送的刚性要求。端部的带孔连接座是整套构件的安装定位基准，座体上的安装孔采用长圆孔与圆孔组合的设计，既可以在安装时微调梁体的水平位置，补偿基础施工带来的位置误差，也能通过螺栓实现相邻梁段的刚性连接，保证拼接后的整组梁体导轨面齐平，没有台阶差。

　　在实际应用场景中，这类支撑梁组既可以用于仓储物流区的箱式货物输送线，作为辊筒输送机、链条输送机的底部支撑框架，也可以适配建材、冶金行业的散料输送工位，承托重型输送带运行，甚至在自动化生产线的工件滑移工位，也能作为重载滑移导轨的支撑基础使用。设计过程中充分考虑了不同工况的安装边界，单段梁体的长度控制在标准运输尺寸范围内，不需要超长物流运输，普通货运车辆即可完成转运；梁体的整体高度经过优化，在保证支撑刚性的前提下，尽可能降低构件的整体重心，安装后不需要额外增加配重就能保持结构稳定，支撑肋板的底部预留了与地面预埋板焊接或者螺栓连接的安装位，不管是在水泥地面的固定工位，还是在钢结构平台的高架输送工位，都能完成可靠固定。

　　从结构细节来看，导轨面与支撑肋板之间采用满焊连接，焊缝经过打磨处理，不会出现应力集中的焊口缺陷，梁体的边角位置都做了倒角处理，避免现场安装作业时划伤施工人员，也能减少构件转运过程中的磕碰变形。相邻梁段拼接时，连接座的贴合面经过铣削加工，拼接后两个导轨面的高度差不超过0.1mm，不会对输送载具的运行造成冲击，即使是高速运行的轻型载具，也能平稳通过拼接位置。整套构件没有多余的冗余结构，在满足承载刚性要求的前提下尽可能控制自重，降低安装过程中的吊装难度，也减少对下方安装基础的载荷要求，对于地基承载力有限的高架平台、楼层内输送工位，有更好的适配性。

　　在选型适配时，设计人员可以根据实际输送线的总长度、单点位承载重量，灵活选择拼接的梁段数量，调整支撑肋板的排布间距，如果是重载工况，可以加密支撑肋板的排布，提升单段梁的承载能力，如果是轻载长距离输送工况，可以适当放大肋板间距，降低整体的构件成本。梁体的导轨面宽度预留了足够的安装余量，可以适配不同宽度的输送链条、导轨滑块或者辊筒组，不需要对梁体本身做二次加工就能完成配套安装，能大幅缩短设计人员的结构选型与建模周期，也方便现场安装人员快速完成组装调试。
