浮动式摩托车通风制动盘结构设计

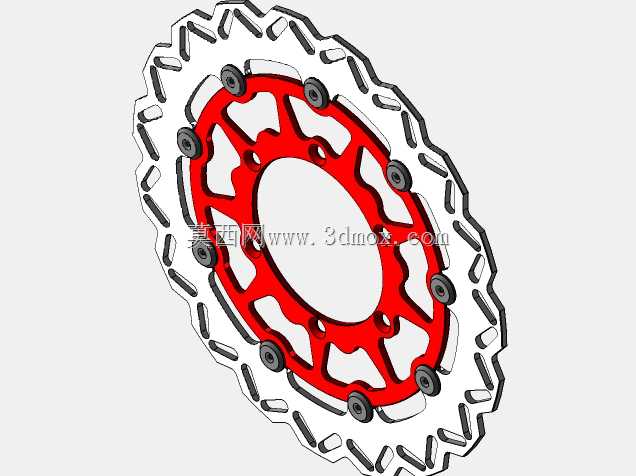

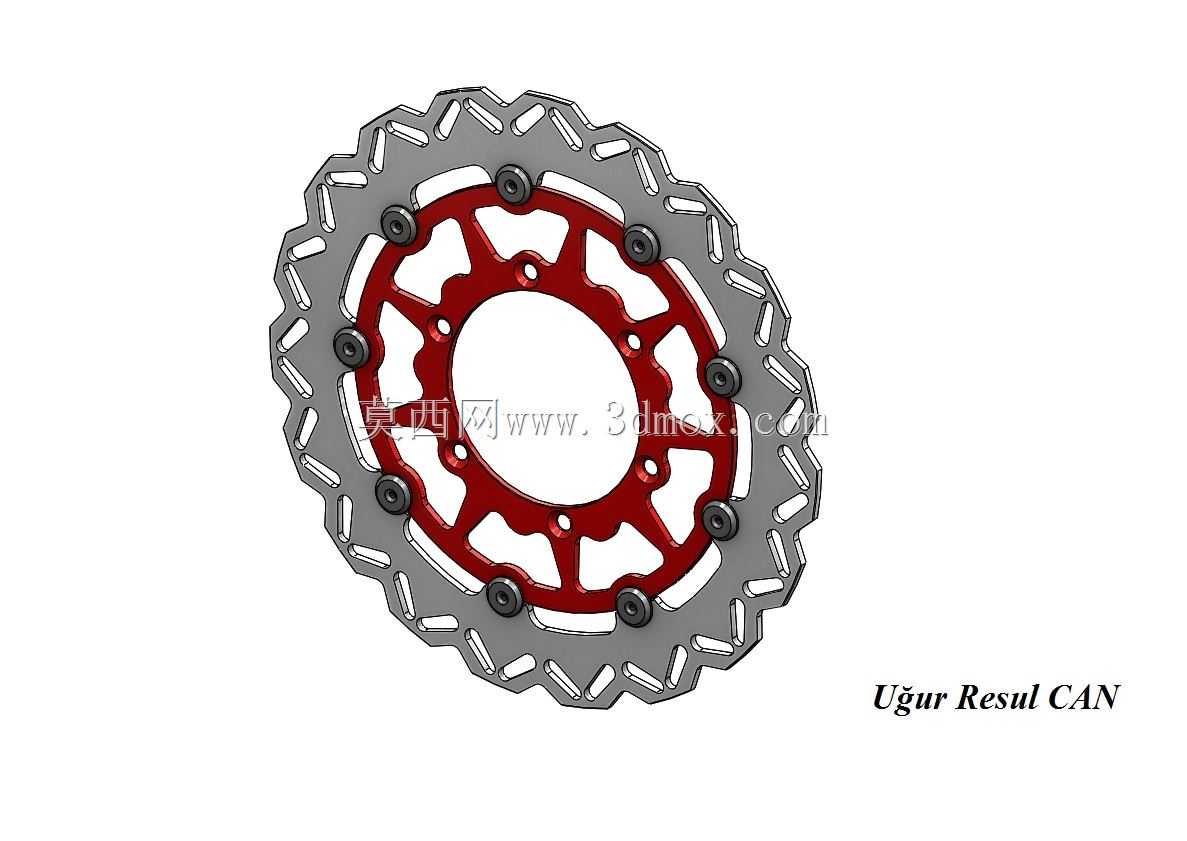

　　这款制动盘采用内外圈分体浮动式结构设计，外圈为高碳铸铁摩擦工作环，内圈为铝合金材质的安装连接座，两者通过均布的高强度浮动铆钉实现柔性连接，这种结构能在制动产生高温时，允许内外圈存在微小的相对位移，抵消不同材质热膨胀系数差异带来的形变应力，避免摩擦面出现翘曲变形，保障制动过程的平顺性，减少高速制动时的方向盘抖动或车身震感。外圈摩擦环的外边缘采用连续波浪形切口设计，并非单纯的造型装饰，这类切口在车轮转动过程中，能持续切割周边空气形成紊流，大幅提升摩擦面的空气对流效率，带走制动过程中摩擦产生的大量热量，避免摩擦材料因高温出现热衰减，同时切口边缘还能在制动过程中刮除刹车片表面附着的磨屑与粉尘，维持摩擦面的接触摩擦力稳定，减少制动异响的产生。

　　内圈安装座采用辐条式镂空结构，在保证安装位结构强度的前提下，尽可能去除非受力区域的冗余材料，既降低了制动盘的整体转动惯量，减少车轮旋转时的动力损耗，也能进一步提升整体的散热通风效果，安装座上的螺栓孔位按照标准摩托车轮毂安装节圆尺寸排布，孔位周边做了局部加厚处理，分散螺栓紧固时的压应力，避免长期使用后安装位出现应力开裂。从安装边界来看，摩擦环的外径尺寸适配中小排量运动型摩托车的前轮毂安装空间，摩擦面厚度符合常规街车刹车片的接触宽度要求，安装座的中心孔直径与轮毂轴头尺寸匹配，装配时无需额外加工转接部件，可直接替换同规格原厂制动盘。在实际使用场景中，这类浮动通风制动盘多用于日常通勤与轻度赛道使用的摩托车上，相比传统一体式实心制动盘，

　　它的抗热衰性能提升明显，在连续下坡制动或者频繁启停的城市路况下，能维持稳定的制动摩擦力，不会因为温度快速升高出现制动距离变长的问题；浮动连接结构还能抵消刹车片与制动盘之间的轻微安装偏差，让摩擦片整个面均匀接触，避免偏磨现象，延长刹车片与制动盘自身的使用寿命。设计过程中需要重点校核浮动铆钉的剪切强度，确保在最大制动力矩下铆钉不会出现剪切断裂，同时要控制内外圈之间的浮动间隙，间隙过大会导致制动初段出现虚位，间隙过小则无法起到抵消热形变的作用；摩擦环的切口形状需要做动平衡校核，避免高速旋转时出现离心力不均导致的车轮抖动，所有镂空与切口的边缘都要做倒角处理，减少应力集中点，防止长期冷热交变工况下出现裂纹扩展。摩擦面的平面度公差需要控制在0.02mm以内，保证制动时刹车片与盘面的充分接触，安装座的各个螺栓孔位置度公差要符合轮毂安装要求，避免装配时出现强行拉扯螺栓的情况，导致安装后盘面跳动量超标。
