摩托车液压制动前卡钳结构设计

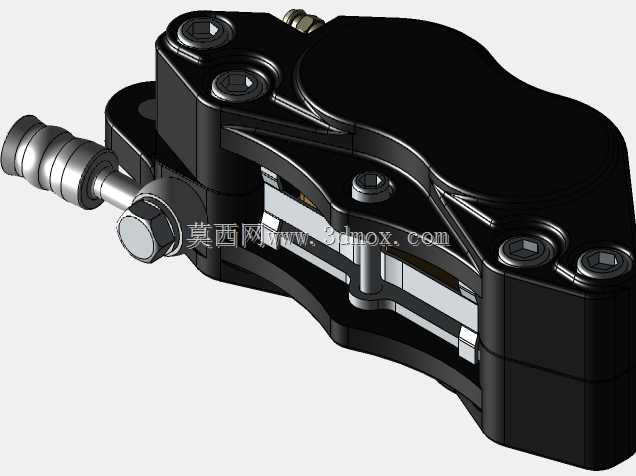

　　这款摩托车前制动卡钳的三维结构，完全围绕两轮机动车前轮盘式制动的实际工况做结构落地，日常骑行场景里，不管是城市通勤频繁点刹、山路连续下坡持续制动，还是湿滑路面的制动力线性输出需求，都能通过这套结构的设计细节得到支撑。从实际装车的安装边界来看，卡钳本体预留了两个对应前减震安装耳的螺栓过孔，孔位间距、安装面的平面度公差都匹配主流中小排量跨骑、踏板车型的前减震预装位，不需要额外做转接码修改就能直接对位安装；进油口采用标准的制动油管硬连接接头结构，接头的螺纹规格、密封锥面角度完全沿用行业通用的制动管路接口标准，更换不同长度的原厂或改装油管都能直接适配，不会出现密封失效、接口不匹配的问题。

　　结构设计上采用对置双活塞的布局，两个活塞分别布置在制动盘的两侧，制动时液压油推动两侧活塞同步向制动盘方向伸出，推动两侧刹车片同时夹紧制动盘，相比单活塞浮动卡钳，这种结构的制动力输出更对称，不会出现单侧刹车片偏磨、制动时卡钳本体轻微晃动的问题，长时间使用后的制动一致性更稳定。卡钳本体的壳体采用分体式拼接结构，上下两部分通过四颗内六角高强度螺栓锁紧，拼接面之间预留了密封胶圈的安装槽，既可以保证内部液压油腔的密封性能，避免制动液渗漏导致制动失效，也方便后期维护时拆开壳体清理内部油道杂质、更换老化密封件，不需要整体更换卡钳总成，降低后期运维成本。

　　刹车片的安装槽位做了导向限位结构，刹车片背部的钢背可以沿着槽位的导向面平顺滑动，制动时不会出现刹车片卡滞、回位不良拖刹的问题；槽位两端预留了刹车片磨损后的限位凸台，当刹车片摩擦材料磨损到极限厚度时，钢背会直接接触凸台产生异响，提醒骑行者及时更换刹车片，避免摩擦材料耗尽后钢背直接摩擦制动盘，导致制动盘刮伤报废、制动力骤降的安全隐患。卡钳外侧的壳体表面做了圆弧过渡的造型处理，没有尖锐的凸起棱角，一方面可以避免车辆倾倒时卡钳磕碰地面出现壳体开裂，另一方面也能减少骑行过程中的风阻，同时圆弧造型不容易积存泥水，雨天骑行后泥水会顺着曲面自然滑落，不会长期附着在壳体表面腐蚀漆面和密封结构。

　　活塞的外端面做了贴合刹车片钢背的平面设计，活塞与壳体之间的密封件采用带矩形回位槽的橡胶密封圈，当制动解除、液压油压力回落时，密封圈的弹性形变会带动活塞自动回位，让刹车片和制动盘之间保持均匀的微小间隙，既不会因为间隙过大导致刹车手柄行程过长、制动响应滞后，也不会因为间隙过小出现拖刹、行驶阻力增大、制动盘异常发热的问题。卡钳本体的放油螺钉布置在壳体的最低位置，更换制动液排空气时，只需要拧开放油螺钉就能把内部旧油和空气完全排出，不需要反复捏动刹车手柄多次循环排气，维保操作的便利性更高。从实际使用的受力角度来看，壳体的螺栓安装位、活塞腔周边都做了局部加厚的加强筋结构，在最大制动压力下壳体的形变控制在极小范围内，不会因为液压压力过高出现壳体开裂、螺栓断裂的问题，同时加强筋的布置没有过度增加卡钳的整体重量，符合摩托车部件轻量化的设计需求，不会额外增加前减震的簧下质量，影响前轮的操控灵活性。
