乘用车通风式制动盘结构三维设计

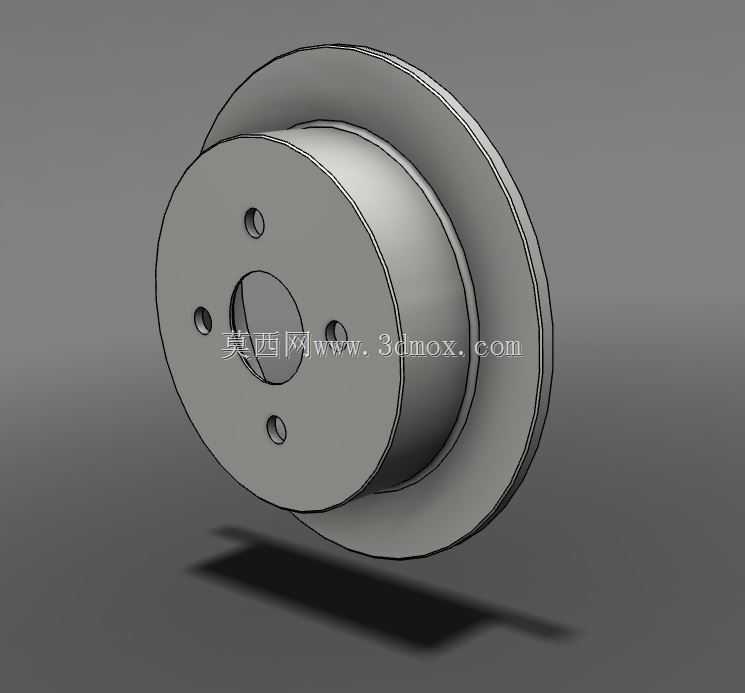

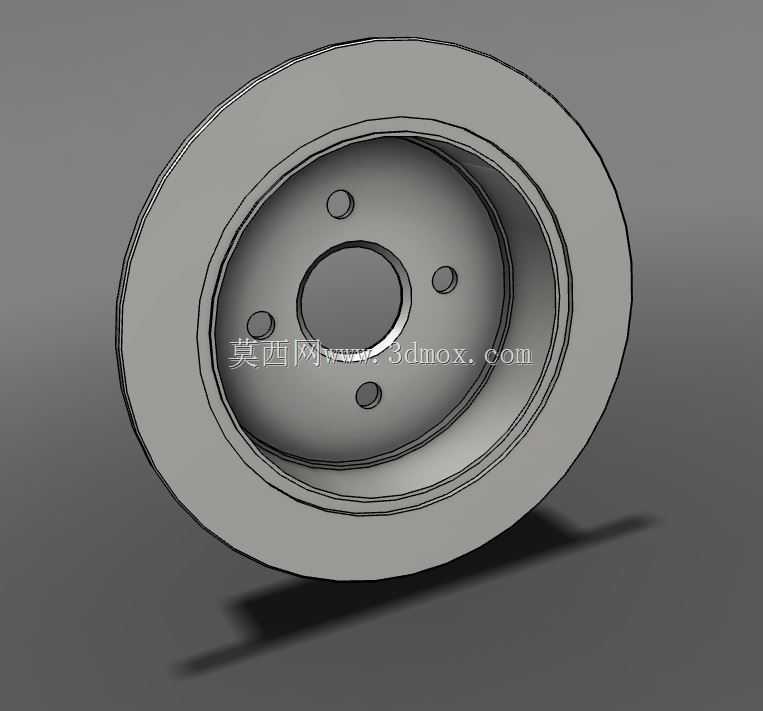

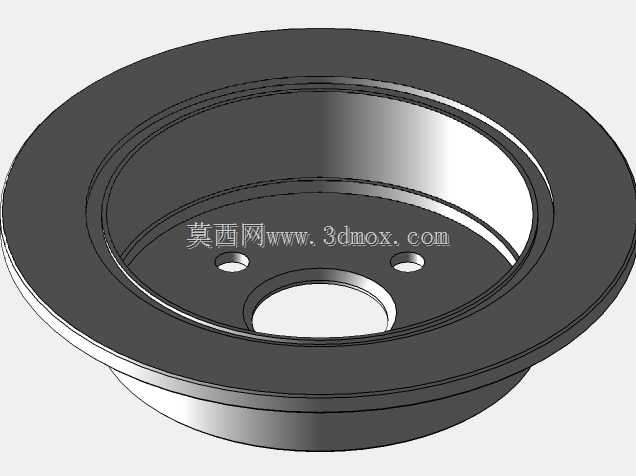

　　这款制动盘的三维结构设计，核心围绕乘用车前轮盘式制动系统的实际装车需求展开，在日常的制动系统选型匹配工作中，这类实心通风结构的制动盘是紧凑级家用车型最常用的配置，相比鼓式制动部件，它的散热效率更高，连续制动下的热衰减幅度更低，能够很好覆盖城市通勤、短途高速行驶的常规制动需求。从结构细节来看，模型完整还原了制动摩擦面、中心安装轮毂、定位螺栓孔的全部装配特征，两个平行的环形摩擦面是制动卡钳夹紧做功的核心区域，表面的平面度公差在设计时需要控制在0.03mm以内，避免制动过程中出现踏板抖动、制动力输出不均的问题。中心的凸台结构是与车轮轮毂轴头配合的定位基准，内孔的直径尺寸需要与轴头的配合公差保持H7/k6的过渡配合等级，

　　既保证装配时的定位精度，也避免长期行驶后出现配合面松旷的问题。凸台端面上均匀分布的四个螺栓通孔，是制动盘与轮毂轴承座连接的安装位，孔位的位置度公差需要控制在0.1mm以内，保证装车后制动盘的端面跳动量符合整车制动性能的要求，不会出现偏磨、制动异响的故障。设计过程中需要重点考虑安装边界的适配性，制动盘的整体外径需要匹配对应车型的轮辋内径尺寸，避免转向过程中制动盘外沿与轮辋内壁、转向节部件发生运动干涉；摩擦面的厚度尺寸需要预留足够的磨损余量，按照常规乘用车的使用强度，单面磨损极限预留2mm的厚度消耗空间，保证全生命周期内的结构强度。中心凸台的高度尺寸需要与轮毂轴头的伸出长度匹配，装配后制动盘的背面与轴承座端面完全贴合，

　　不会出现装配间隙导致的制动抖动。从实际应用场景来看，这类制动盘主要适配前置前驱车型的前轮制动系统，工作时随车轮同步转动，当驾驶员踩下制动踏板时，制动卡钳的两侧摩擦片从两端夹紧制动盘的摩擦面，通过摩擦力将车轮的转动动能转化为热能耗散，实现车辆减速或者停车的功能。设计时还需要考虑摩擦面的散热路径，虽然是单层实心结构，但盘面与空气的接触面积足够应对常规行驶工况的制动热量散发，相比打孔划线的高性能制动盘，这款结构的加工成本更低，日常使用的摩擦片磨损速率更平缓，维护成本更适合家用车型的定位。在三维建模过程中，所有的安装孔位、配合面都做了装配间隙的模拟验证，中心孔与轴头的配合、螺栓孔与固定螺栓的间隙、

　　摩擦面与卡钳片的工作间隙都按照实际装车的公差要求做了参数化设置，能够直接用于后续的工程图导出、装配干涉检查、制动性能仿真分析工作。结构上没有多余的冗余设计，所有的特征都服务于实际装配和制动功能的实现，背面的圆角过渡处理是为了降低铸造过程中的应力集中问题，避免长期承受制动力矩后出现盘体开裂的风险，摩擦面的边缘做了小尺寸的倒角处理，既方便装配时的对位，也能去除加工后的毛刺，避免初期使用时出现摩擦异响。
