高精度台面式XY双向测微位移调节台

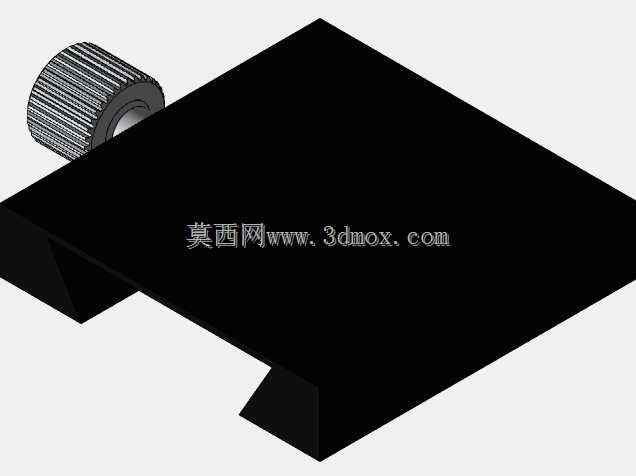

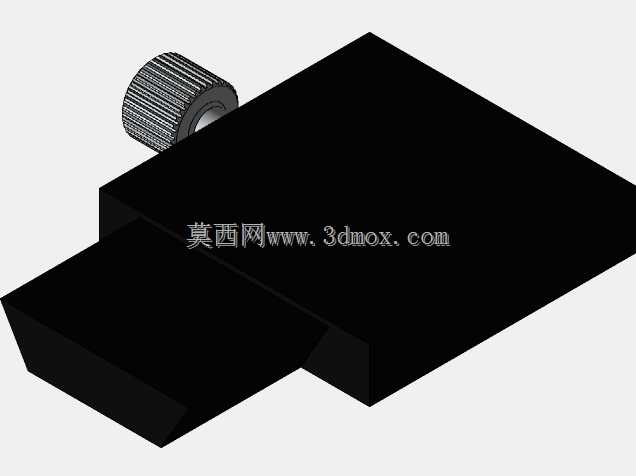

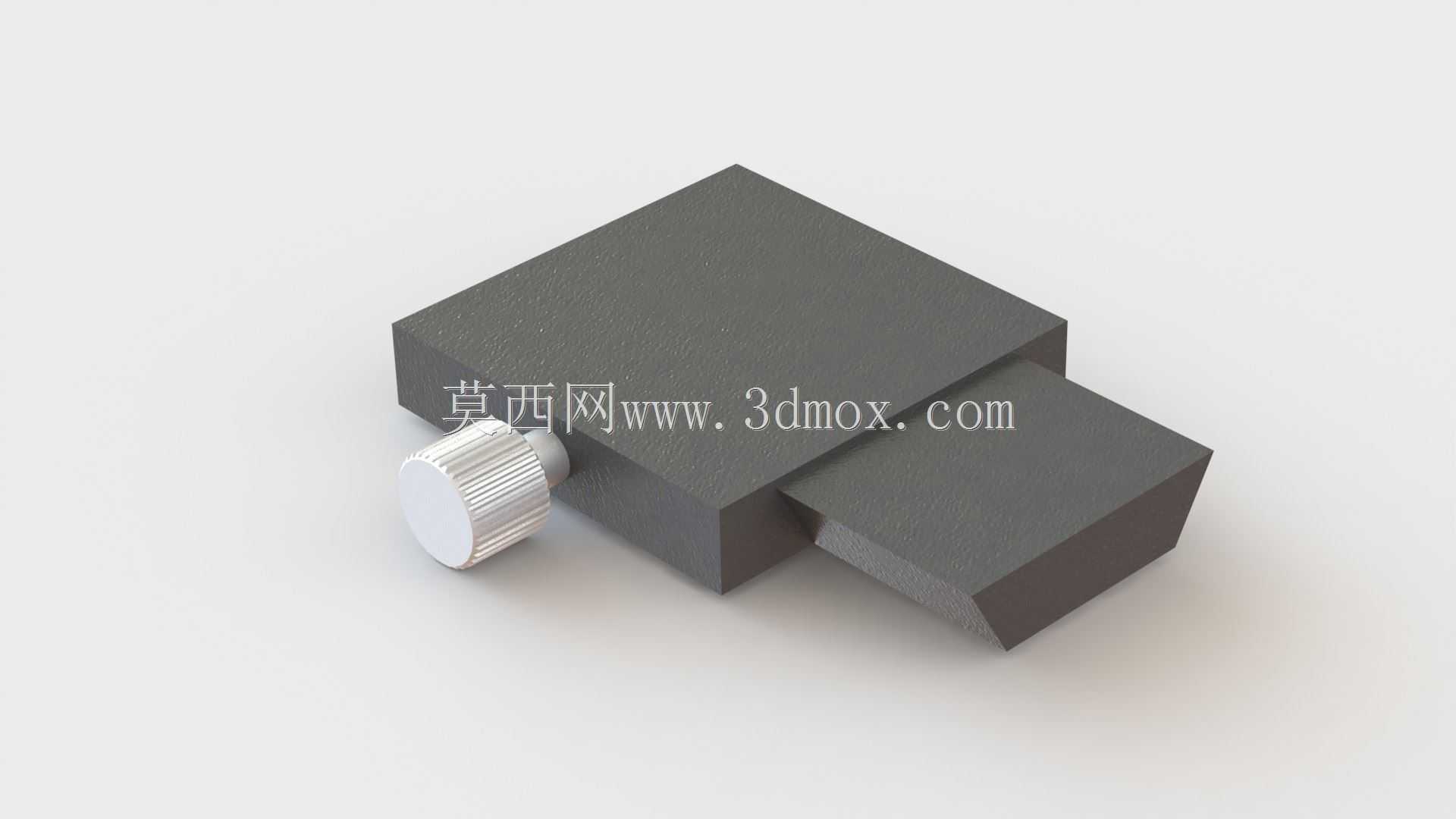

　　在光学实验光路搭建、半导体芯片探针测试、显微观测样本对位、精密机械装配微调这类对位移分辨率要求达到微米级的作业场景里，手动测微台是出镜率极高的基础工装部件，这款台面测微仪就是针对小行程高精度平面位移需求设计的手动调节机构。从结构设计逻辑来看，这款测微台采用了叠层式十字滑台布局，下层滑台负责单轴方向的位移输出，上层滑台垂直于下层运动方向布置，两个运动轴完全解耦，调节单轴时不会对另一轴的位置产生串扰，能避免单轴调节带来的耦合位移误差，这也是小行程精密手动位移台的经典结构思路，相比一体式斜楔调节结构，十字叠层的加工装配难度更低，运动直线度更容易通过导轨副的精度保证。驱动端采用了滚花细牙调节旋钮，

　　旋钮表面的直纹滚花是为了增大手指拧动时的摩擦力，即便戴薄型无尘手套操作也能稳定施力，不会出现打滑情况；细牙螺杆的导程经过匹配选型，拧动旋钮一圈对应的滑台位移量控制在极小范围内，配合旋钮和台体之间的间隙消除结构，能实现亚微米级的微调分辨率，满足精密对位时的微量进给需求。滑台的运动副采用了高刚性的滑动导轨结构，相比滚珠导轨，滑动导轨的阻尼感更均匀，手动调节时的手感更顺滑，不会出现滚珠导轨常见的微动爬行问题，同时滑动导轨的接触面积更大，承载能力更强，台面上放置小型光学调整架、探针座、显微样本夹这类负载时，不会因为负载偏载导致滑台倾斜，能长期保持运动精度。从安装边界来看，这款测微台的底座为方正的块状结构，底座上预留了标准的安装孔位，

　　可以直接通过螺栓固定在光学平板、设备工作台面或者专用支架上，不需要额外设计转接板，适配绝大多数常规实验和装配工位的安装需求；上层的移动台面同样预留了标准的螺孔阵列，方便直接固定各类负载工装，螺孔的位置精度经过管控，负载安装后不会出现位置偏移。在实际使用过程中，这款测微台的两个运动轴都带有锁紧结构？不对，这款测微台的调节端自带轴向止退结构，调节到目标位置后不会因为外界轻微振动出现位置漂移，在长时间的观测或者装配作业中能保持位置稳定性，不需要反复校准位置。不同于大行程的电动位移台，这款手动测微台的行程控制在小范围内，专门针对微米级的对位微调需求设计，不需要复杂的电控系统，纯机械结构的可靠性更高，

　　在没有供电的实验场景或者装配工位也能正常使用，维护成本极低，只需要定期在导轨副和螺杆处涂抹少量润滑脂就能长期保持精度。很多人在选型这类手动测微台时容易忽略滑台的运动平行度，这款测微台在设计时对上下两层滑台的导轨面平面度、两个运动轴的垂直度都做了公差约束，移动全程的台面俯仰、偏摆误差都控制在极小范围内，在显微观测这类对台面角度误差敏感的场景下，不会因为滑台移动导致观测样本离焦，能保证整个行程范围内的观测清晰度。另外，台体整体采用了金属材质加工，经过表面发黑处理，一方面能避免金属反光对光学实验的光路产生干扰，另一方面也能提升台体的耐磨性能，长期使用不会因为表面锈蚀影响精度和外观。调节旋钮的位置布置在台体的侧方，操作时手部不会遮挡台面上的负载，在显微镜下操作时，手部可以在视野外完成调节动作，不会碰碰到镜头或者样本，操作便利性更强。在精密装配场景中，比如微型传感器的装配、光纤的对位耦合，这款测微台可以作为工装的核心调节部件，配合固定夹具实现零件之间的微米级对位，相比直接用手挪动零件的操作方式，调节精度和效率都有数量级的提升；在光学实验中，它可以用来调整透镜、反射镜、光阑等光学元件的XY方向位置，实现光路的精准对准，保证光路的同轴度；在检测场景中，它可以承载待测工件，配合影像测量仪或者显微镜实现工件不同位置的观测检测，不需要反复挪动工件或者检测设备。
