轧钢机用多级传动齿轮箱结构设计

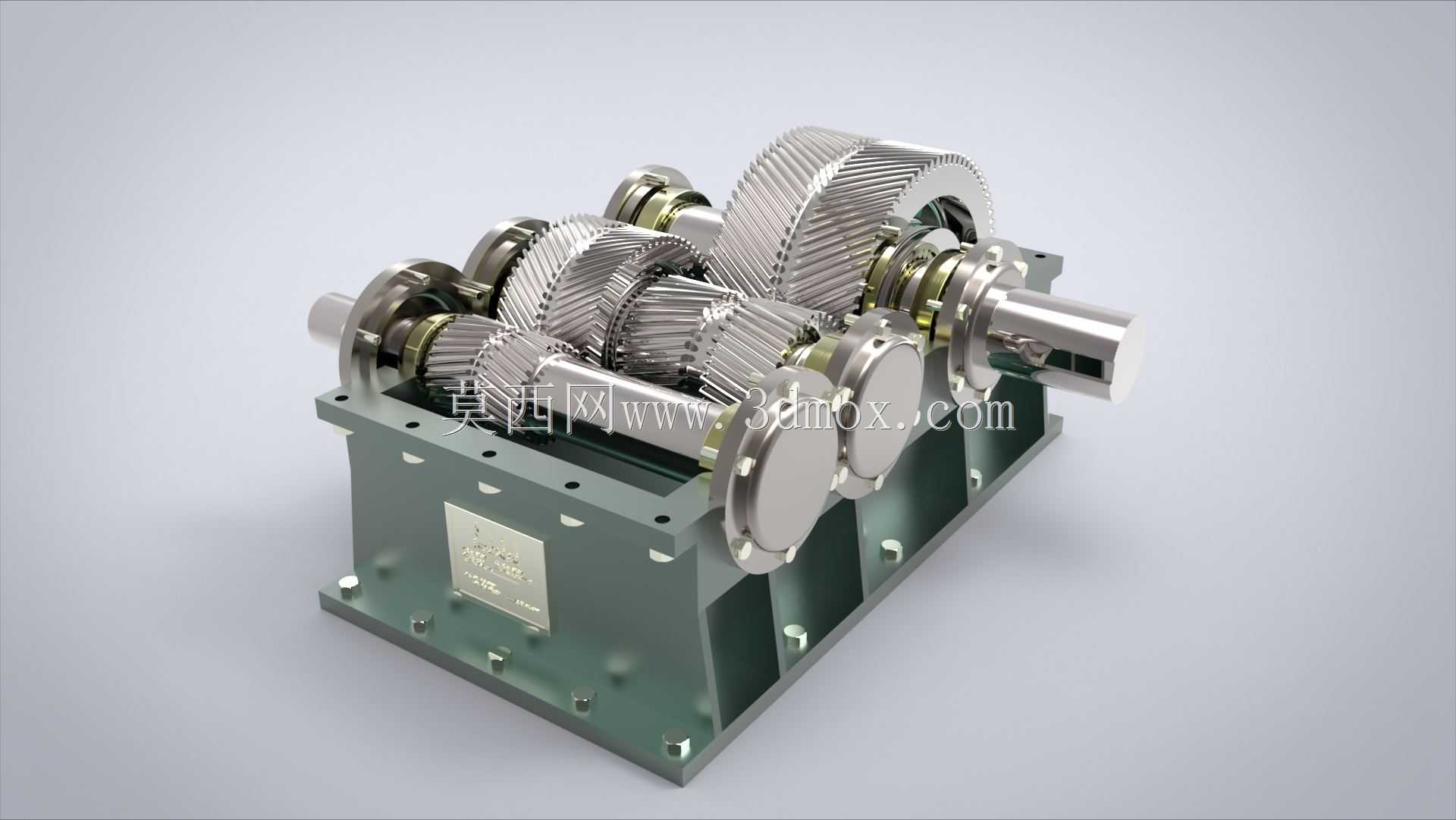

　　在冶金轧制生产线的核心传动环节，这类齿轮箱承担着将主电机输出的高转速低扭矩动力，转换为轧辊工作所需低转速大扭矩动力的核心作用，是热轧、冷轧机组中连接动力端与执行端的关键传动部件，直接决定整条轧制线的动力传递稳定性与负载承载能力。从实际工况来看，轧钢作业过程中存在频繁的冲击载荷、瞬时过载以及连续重载运行的需求，因此该齿轮箱采用多级平行轴斜齿轮传动布局，斜齿轮的啮合重合度远高于直齿轮，传动过程中轮齿是逐步进入与退出啮合状态，能有效降低啮合冲击与运行噪音，同时提升单对轮齿的承载能力，适配轧钢过程中钢坯咬入、轧制力波动带来的载荷变化。

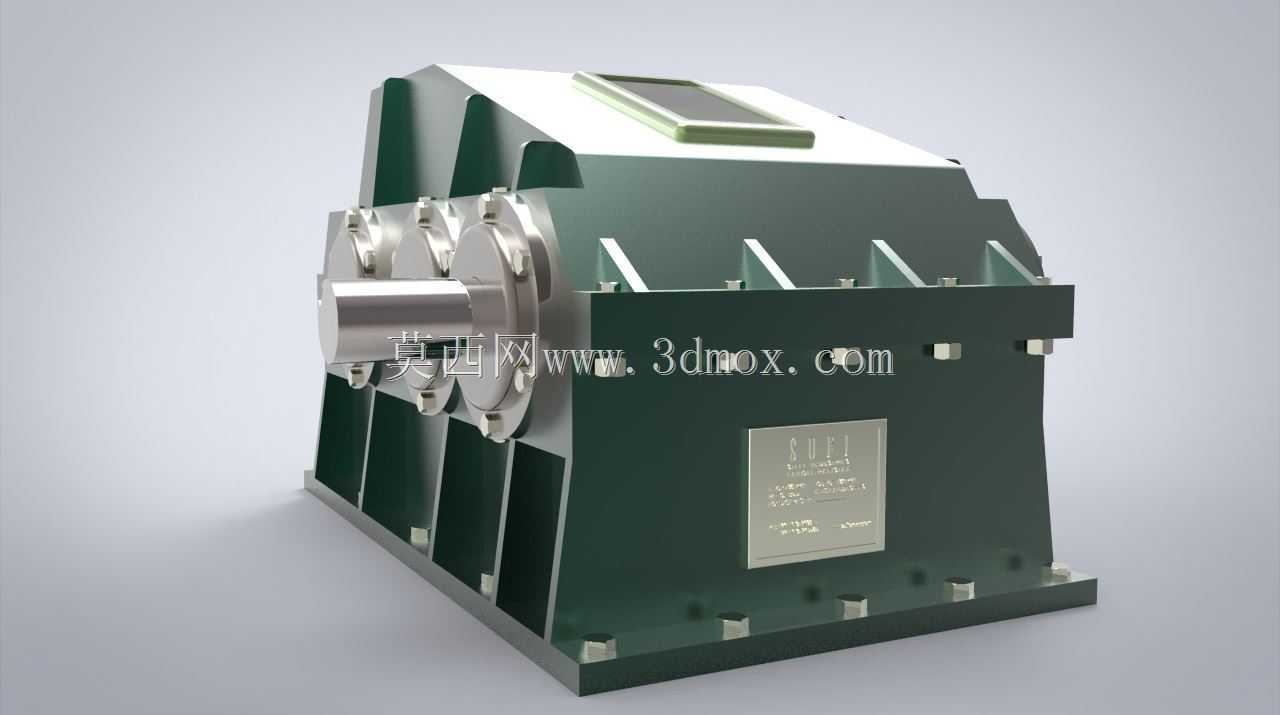

　　箱体采用剖分式灰铸铁铸造结构，上下箱体通过定位销与高强度螺栓实现刚性连接，箱体侧壁预留的轴承安装孔位经过同轴度精加工，保证各传动轴的安装平行度误差控制在允许范围内，避免轮齿偏载导致的早期点蚀、断齿故障。箱体底部设置的安装底座带有多个地脚螺栓孔，可直接通过预埋螺栓固定在生产线的混凝土设备基础上，安装时需要保证输入轴与电机输出轴、输出轴与轧辊传动轴的同轴度，通常采用百分表打表找正，径向跳动误差控制在0.05mm以内，角向偏差不超过0.1°/m，避免运行过程中产生附加弯矩损坏轴系与轴承。

　　各传动轴采用合金钢锻造加工，轴上的齿轮与轴通过平键实现周向固定，配合轴肩、圆螺母与止动垫圈实现轴向定位，键槽的尺寸与公差按照GB/T 1096标准设计，保证扭矩传递过程中键的挤压应力与剪切应力在材料许用范围内，避免滚键、断键故障。轴承选用重载圆锥滚子轴承，可同时承受径向载荷与轧制过程中产生的轴向载荷，轴承端盖设置有密封结构与润滑脂注油口，部分高速级轴承也可采用稀油飞溅润滑，箱体内腔预留有足够的储油空间，运行时齿轮带起的润滑油可直接喷淋到啮合齿面与轴承位置，实现持续润滑与散热，避免高速重载下齿面胶合、轴承过热烧损。

　　从设计思路来看，该齿轮箱的传动比分配遵循等强度原则，各级传动的承载能力大致匹配，同时让各级大齿轮的浸油深度保持相近，保证低速级大齿轮能够浸入油面下合适深度，既满足润滑需求，又不会因为浸油过深导致搅油损失过大、油温升高过快。箱体外部设置的多个观察孔与油位标尺，方便日常巡检时观察齿轮啮合状态、检查油位高度，底部设置的放油螺塞可在换油时快速排空箱内废油。输出轴端采用双输出轴结构，可同时连接上下两个轧辊，实现动力的分流传递，适配二辊轧机的传动需求，轴伸端的密封采用接触式骨架油封配合迷宫密封的组合结构，防止箱内润滑油泄漏，同时阻挡轧制现场的氧化铁皮、冷却水、粉尘进入箱体内部，避免润滑油污染导致的磨粒磨损。

　　在实际选型应用中，需要根据轧制线的最大轧制力、轧制速度、电机额定功率与转速来匹配对应模数、齿数、齿宽的齿轮参数，核算轮齿的接触疲劳强度与弯曲疲劳强度，同时校核轴的刚度与强度，保证在最大过载1.5倍的工况下，轴的最大挠度不超过许用值，不会影响轮齿的正常啮合。安装边界方面，箱体的整体外形尺寸需要适配生产线的设备安装空间，底座的地脚螺栓孔间距需要与基础预留孔位完全匹配，输入输出轴的轴伸长度、直径以及键槽尺寸需要与配套的联轴器、传动轴完全适配，避免现场安装时出现干涉、无法对接的问题。日常维护过程中，需要定期检查润滑油的油质与油位，首次运行300小时后更换第一次润滑油，之后每运行2000小时或者半年更换一次，同时定期检查螺栓的预紧力、轴承的温升与运行噪音，出现异常及时停机排查，避免故障扩大导致整条轧制线停机，造成生产损失。
