可折叠式右侧150口径西北向吸尘管路

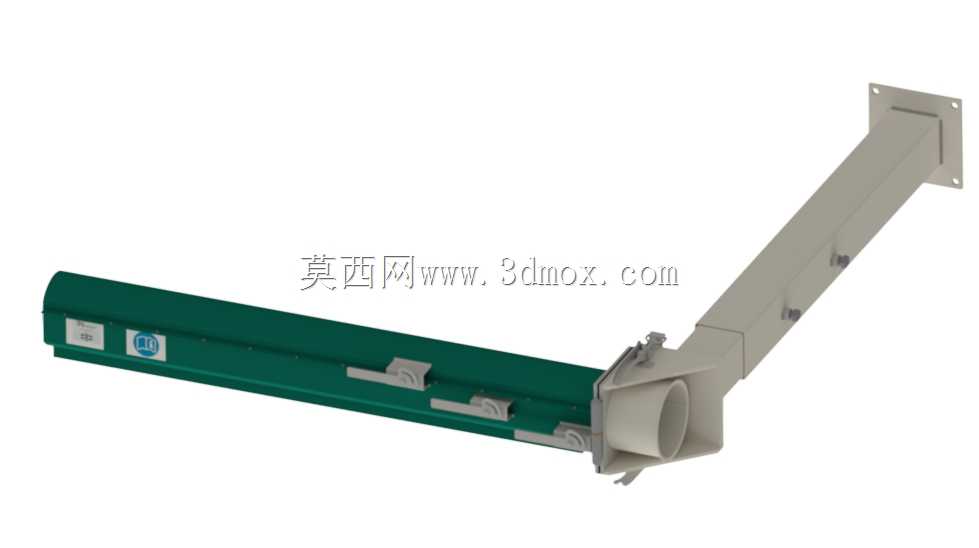

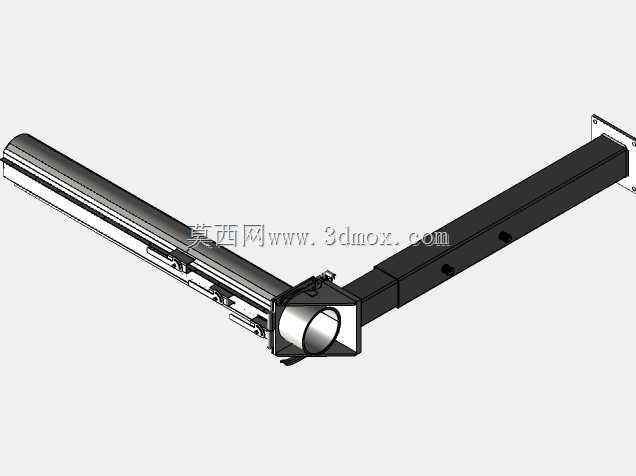

　　在木工加工、金属打磨、粉体分装这类会持续产生悬浮颗粒物的作业场景里，固定位置的吸尘口往往没法覆盖工位变动时的产尘点，尤其是靠墙布置的作业台，常规直连吸尘管要么会阻碍工件挪动，要么在不作业时凸出于墙面占用操作空间，这款可折叠的壁挂式吸尘管路就是针对这类痛点做的结构设计。整个管路采用壁挂安装形式，方形安装法兰通过四个螺栓点位固定在墙面预设的支架上，安装法兰的孔位间距适配常规工业除尘系统的墙面预留接口，不需要额外做转接法兰就能对接主除尘风管，安装时只要保证法兰端面与墙面的垂直度误差在2mm以内，就能避免后续管路折叠时出现卡滞。管路主体分为固定段与折叠段两部分，固定段为方形截面的薄壁金属风道，表面做喷塑防腐处理，适配车间内多粉尘、

　　高湿度的作业环境，不会因为长期接触含尘湿气出现表层锈蚀脱落的问题。折叠段与固定段之间通过带密封结构的铰接组件连接，铰接位置内置耐磨损的尼龙轴套，长期反复翻折也不会出现轴位旷量，铰接处的密封胶条采用耐老化的橡胶材质，在管路展开处于工作位置时，能保证铰接位置的漏风率控制在5%以内，不会因为接缝漏风降低吸尘口的负压值。吸尘口端为圆形接口，口径为150mm，刚好匹配市面上绝大多数工业除尘软管的标准接头尺寸，不需要额外做变径处理就能外接延伸软管，对准产尘点位。当作业结束不需要吸尘时，只需要扳动铰接位置的锁扣，就能把水平伸出的吸尘管路向上翻折贴靠在墙面固定段旁，翻折后整个管路的外凸距离不到100mm，不会在通道位置形成突出障碍物，

　　避免人员走动或者工件搬运时磕碰管路。管路的绿色槽型结构为配套的走线与附件安装槽，可以固定吸尘口的调节手柄、辅助照明线路或者工位传感线缆，不需要额外在墙面布置走线槽，让工位周边的管线布置更规整。设计过程中特意做了受力平衡校核，当管路完全展开处于工作位置时，铰接位置的承重通过内置的阻尼件分担，不需要额外加装支撑腿就能承载吸尘口外接3米以内软管的重量，不会因为长期承重出现管路下垂变形的问题。整个管路的过流截面做了顺滑过渡处理，从方形固定段到圆形吸尘口的位置没有直角突变结构，含尘气流经过时不会在管路内部形成涡流积灰，日常维护只需要定期打开铰接位置的检查口，就能清理管路内部少量沉降的粉尘，不需要把整个管路从墙面拆下来，

　　大幅降低日常维护的工作量。在实际产线布局里，这类折叠式吸尘管路特别适合沿车间墙面布置的多个独立打磨工位，每个工位对应一组管路，作业时展开对接工位除尘罩，非作业时折起贴墙，既保证了每个工位的除尘风量足够，又不会像固定管路那样占用过多的车间操作空间，相比采用全软管连接的吸尘方案，这种刚性折叠管路的风阻更小，同样的除尘主机风压下，吸尘口的有效吸程能提升20%左右，对于比重较大的金属切削粉尘也能有效捕集，不会出现粉尘在管路内沉降堵塞的问题。
