细长杆型移窗传动支撑构件三维结构

项目分类:门窗五金 发布时间:2021-11-21 ID:400013
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构
  • 细长杆型移窗传动支撑构件三维结构

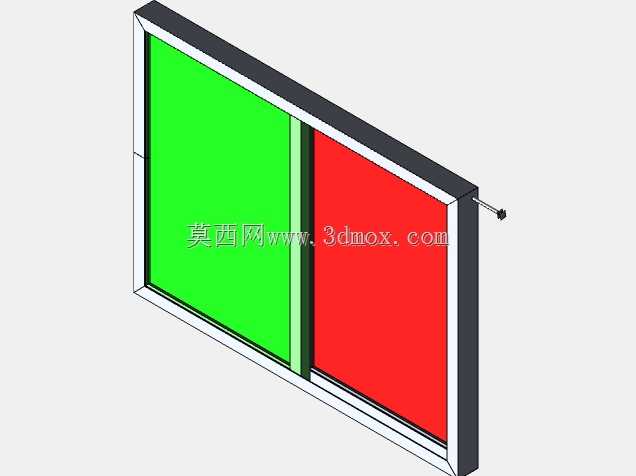

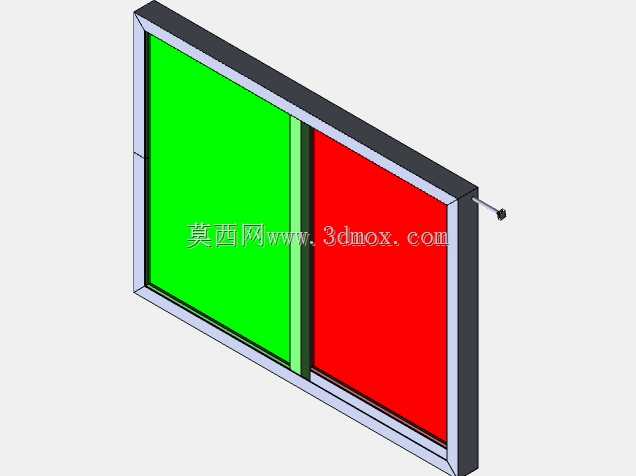

  在民用建筑门窗、商用隔断移门的配套结构体系中,这类细长杆型构件是移窗实现顺畅启闭、稳定支撑的核心传动部件,日常多隐藏在窗框型材的内腔中,用户操作窗扇启闭时的力传递、行程限位都要依托该构件完成。从实际应用场景来看,不管是住宅阳台的推拉平移窗、写字楼的玻璃隔断移窗,还是工业厂房的通风平移窗,只要是采用螺杆式传动启闭结构的移窗系统,都需要匹配这类杆件完成力的传导,它一端衔接窗扇的锁止或驱动结构,另一端嵌入窗框的导向槽内,窗扇移动时杆件沿槽体轴向滑动,同时配合螺纹段完成锁点的啮合与脱开,避免窗扇在启闭过程中出现卡滞、晃动甚至脱轨的问题。

  从设计思路层面拆解,这类杆件的整体形态采用细长等径杆身加端部限位头的结构,完全适配窗框型材内部狭窄的安装空间,杆身主体的光滑段是主要的导向滑动区域,加工时需要严格控制杆身的直线度公差,一旦直线度超差,杆件在型材腔内滑动时就会出现局部卡滞,用户操作窗扇时会感受到明显的阻尼不均,长期使用还会磨损型材内腔的导向面,缩短整套移窗的使用寿命。杆身中段的螺纹段并非全杆通长设置,而是根据移窗的启闭行程、锁点啮合深度精准确定螺纹加工长度,螺纹的牙型选用传动效率适中、自锁性能可靠的牙型,既保证操作时力的传递顺畅,也能在窗扇关闭锁止后具备足够的防退能力,避免大风天气下窗扇受风压作用自行滑开。

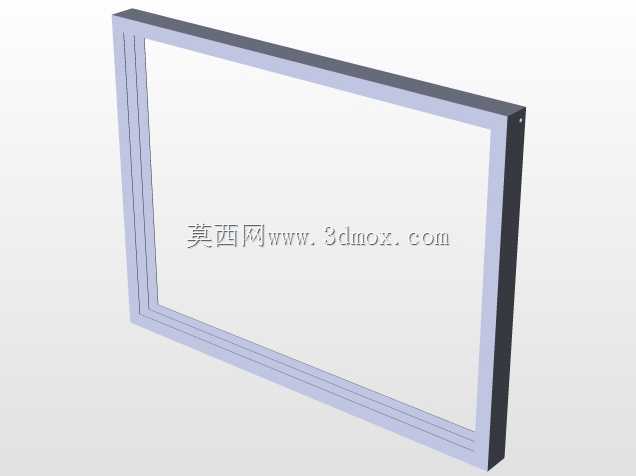

  端部的大头限位结构是设计时的关键细节,该结构的直径大于杆身直径,安装时嵌入窗框端部的限位卡槽内,一方面可以限制杆件的最大滑动行程,避免窗扇移动超程后从窗框内脱出,另一方面也能在窗扇受侧向风压时,为杆身提供端部的支撑点,分散杆身受到的侧向弯矩,避免细长杆身受弯变形。从安装边界来看,这类杆件的外径需要匹配窗框型材内腔的导向槽宽度,常规设计中杆身与导向槽的单边间隙控制在0.2-0.5mm之间,间隙过小会导致滑动阻力过大,冬季型材受冷收缩后容易出现卡滞;间隙过大则会导致杆身在槽内晃动,窗扇启闭时会出现明显的旷量,影响使用手感。

  在功能特性上,这类杆件除了完成基础的传动导向作用,还需要兼顾长期使用的耐磨性能,杆身表面一般会做相应的表面处理,降低滑动过程中的摩擦系数,减少反复启闭带来的磨损。实际选型匹配时,需要根据移窗的单扇重量、启闭行程、窗框型材的内腔尺寸确定杆件的总长度、螺纹段长度、端部限位头的直径,总长度需要覆盖窗扇从完全开启到完全锁止的全行程,同时预留两端的安全余量,避免行程末端出现杆件脱槽的问题。很多现场安装出现的移窗启闭卡滞问题,追根溯源都是杆件长度匹配不当、直线度不达标或者安装时杆身与导向槽不同心导致的,在三维建模阶段就需要把这些安装公差、配合间隙考虑进去,提前模拟杆件全行程滑动的状态,验证不同位置下杆件与型材内腔、其他配套五金件的干涉情况,避免后期开模或者加工完成后出现装配问题。

  不同于外露的门窗把手、合页类五金件,这类内置的传动杆件虽然用户日常看不到,但它的加工精度、结构设计合理性直接决定了移窗的使用手感和使用寿命,设计时不能只关注外形尺寸的匹配,还要结合实际使用中的受力情况,校核杆身的抗弯、抗扭强度,尤其是大尺寸、大重量的重型移窗,杆身承受的传动扭矩和侧向风压更大,需要适当调整杆身直径、螺纹参数,保证长期反复启闭后不会出现杆身变形、螺纹滑牙的问题。建模过程中,杆身的螺纹段不需要做全细节的牙型建模,在装配验证阶段可以采用简化的圆柱面替代,只需要保留螺纹段的起止位置、大径尺寸即可,既可以减少模型的运算量,也能准确验证装配行程是否符合设计要求,到了加工出图阶段再补充螺纹的加工参数和公差要求,兼顾设计效率和加工落地的准确性。
