立式手动拨动式快速压紧夹钳结构

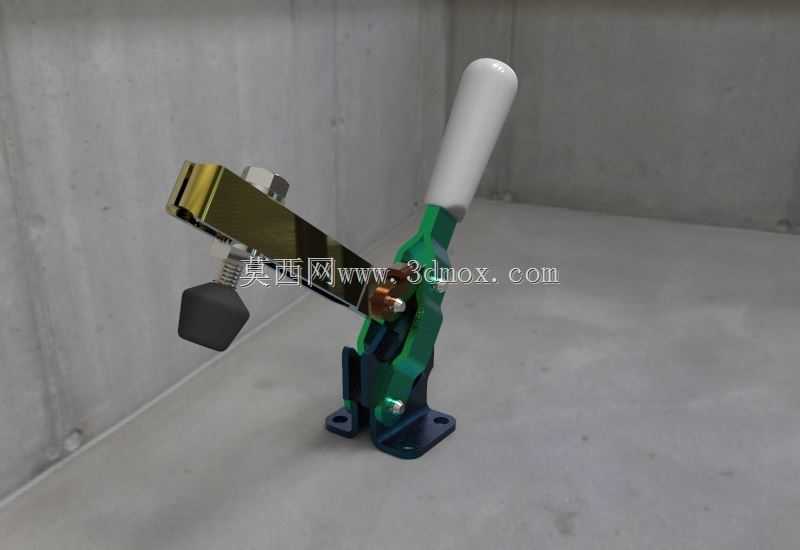

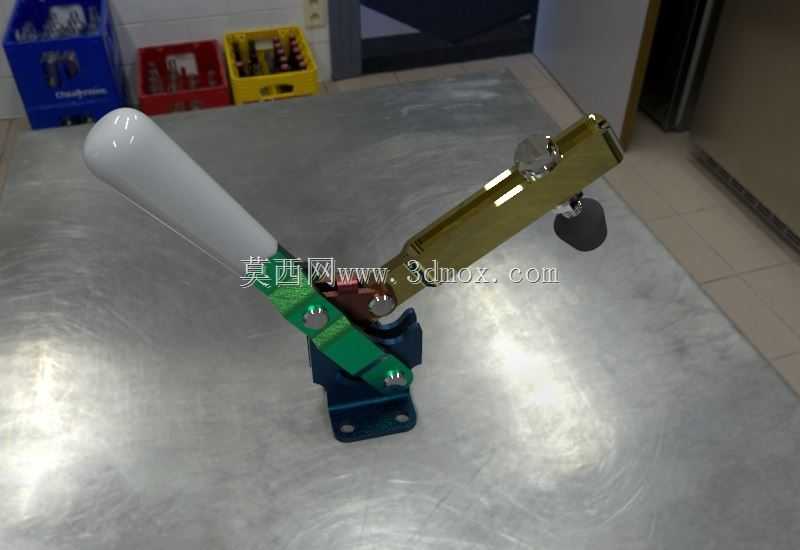

　　在工装夹具设计、小型工件装配、电子元器件定位、木工拼合作业、钣金件临时固定等场景里，手动快速压紧机构的应用覆盖度极高，这类机构不需要外接动力源，依靠操作人员手部施力即可完成工件的压紧与释放，适配小批量多品种的柔性生产需求，也能在没有气源、电源的野外维修、临时作业场景下使用。这款拨动式压紧夹采用立式底座安装结构，整体采用肘节连杆的死点锁止原理设计，当操作人员扳动带防护套的操作手柄到下压锁止位置时，连杆机构会越过力学死点，此时压头端会持续输出稳定的压紧力，即便作业过程中存在一定的振动载荷，夹钳也不会出现意外松脱的情况，只有反向扳动手柄越过死点位置，才能解除压紧状态，抬升压头完成工件取放。

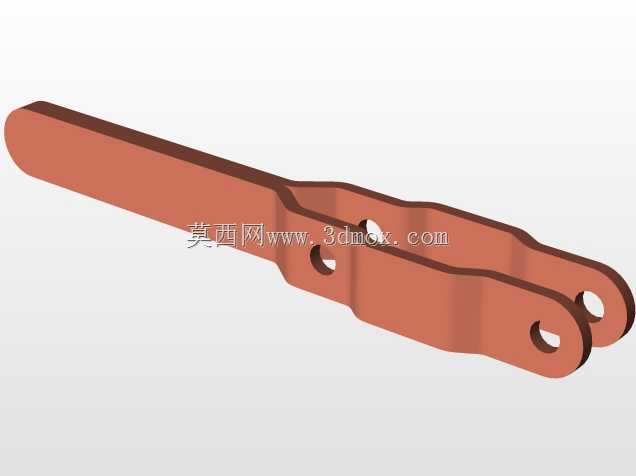

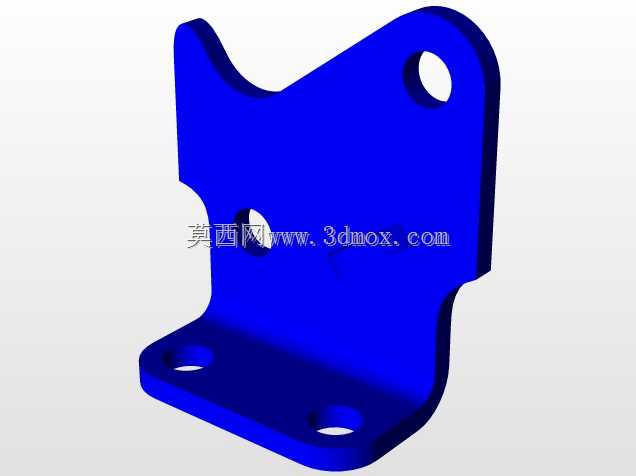

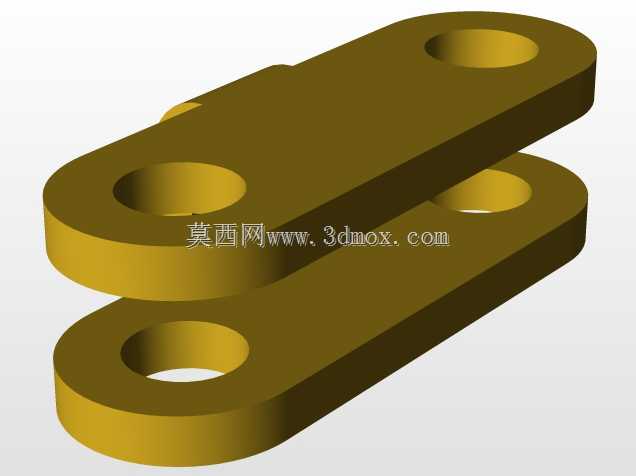

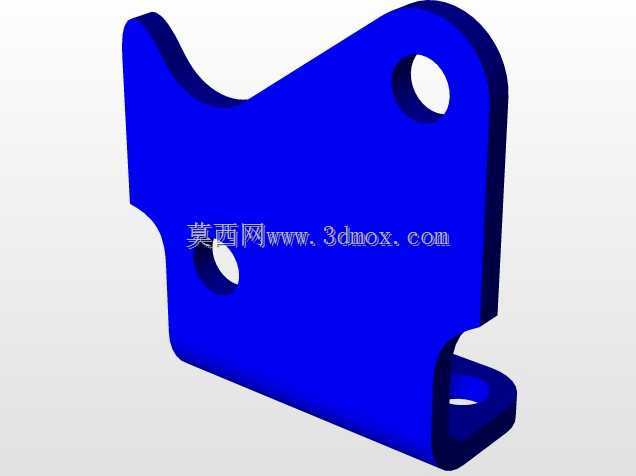

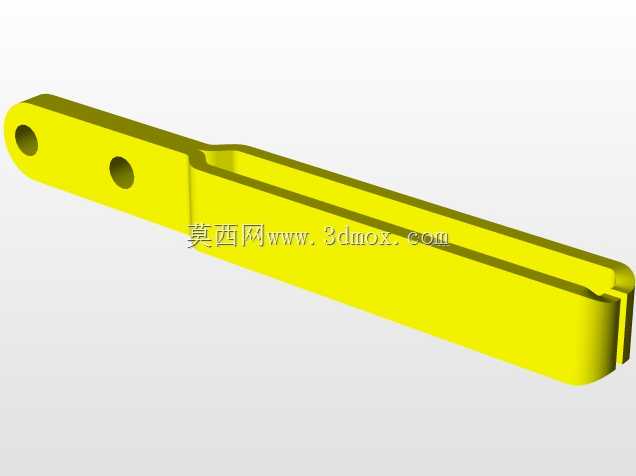

　　从结构设计逻辑来看，这款夹钳的核心受力部件均采用金属材质加工，主体支架通过冲压成型后做表面防锈处理，兼顾结构强度与制造成本，连杆铰接位置采用销轴配合，铰接处预留合理的配合间隙，既保证扳动过程无卡滞，也能减少长期使用后的磨损量，延长夹钳的整体使用寿命。操作手柄外层包裹的绝缘防滑套，一方面能增大手部与手柄的摩擦力，减少施力过程中的打滑风险，另一方面在涉及焊接、弱电检测的作业场景下，也能起到基础的绝缘防护作用，避免操作人员直接接触金属构件带来的安全隐患。压头端采用可调式结构设计，配套的六角调节螺栓可以根据被压紧工件的实际高度，灵活调整压头的伸出长度，适配不同厚度工件的压紧需求，调节螺栓端部的防滑压块，能增大与工件表面的接触摩擦力，同时避免刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求较高的阳极氧化件、喷涂件、抛光件更为友好。

　　安装边界方面，这款夹钳的底座采用双安装孔设计，两个安装孔的中心距符合行业通用的手动夹钳安装尺寸规范，安装时可以通过螺栓直接固定在工装平板、焊接工作台、装配治具的对应螺纹孔上，不需要额外做转接板设计，能大幅缩短工装的设计与加工周期。夹钳在完全打开状态下，压头的抬升高度可以满足常规厚度工件的取放空间需求，不会出现压头遮挡工件上下料路径的情况；锁止状态下，整体结构的横向、纵向占用空间紧凑，不会过多占用工装台的有效作业面积，在多工位密集排布的工装治具上，也能实现相邻工位夹钳的无干涉安装。

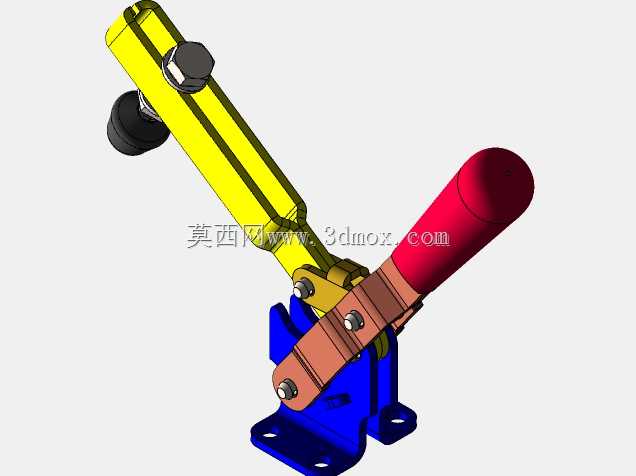

　　实际选型使用过程中，需要结合被压紧工件的工艺需求匹配对应的压紧力参数，这款夹钳的压紧力输出稳定，适合压紧力需求在中低载荷区间的作业场景，比如PCB板测试定位、塑胶件装配固定、木材拼接临时压紧、钣金焊接定位等场景，相比传统的螺栓压紧、螺旋压板结构，它的操作行程更短，单次压紧与释放的操作时间可以压缩到1秒以内，能大幅提升单件作业的效率，降低操作人员的重复劳动强度。在三维建模过程中，这款夹钳的所有铰接位置都按照实际装配配合关系做了运动约束，可以直接用于工装方案的运动干涉检查，验证夹钳在打开、锁止全行程内与工件、周边工装构件的空间位置关系，提前规避实际加工装配后出现的运动干涉问题，减少工装试制阶段的修改成本。建模时对所有受力构件的壁厚、圆角、安装孔位都做了1:1的实物还原，导出的工程图可以直接用于夹钳的备件加工或者安装位置的孔位标注，不需要设计人员再重新测绘核对尺寸，能有效提升工装设计的整体效率。
