M8杆端关节轴承结构设计展示

项目分类:通用机械零部件 发布时间:2021-11-21 ID:400394
  • M8杆端关节轴承结构设计展示
  • M8杆端关节轴承结构设计展示
  • M8杆端关节轴承结构设计展示
  • M8杆端关节轴承结构设计展示
  • M8杆端关节轴承结构设计展示
  • M8杆端关节轴承结构设计展示

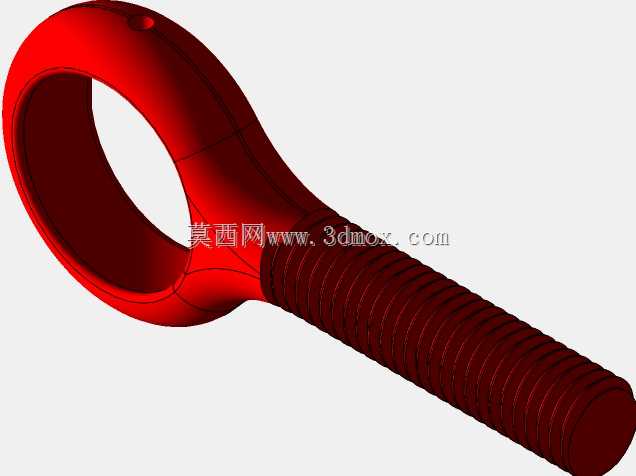

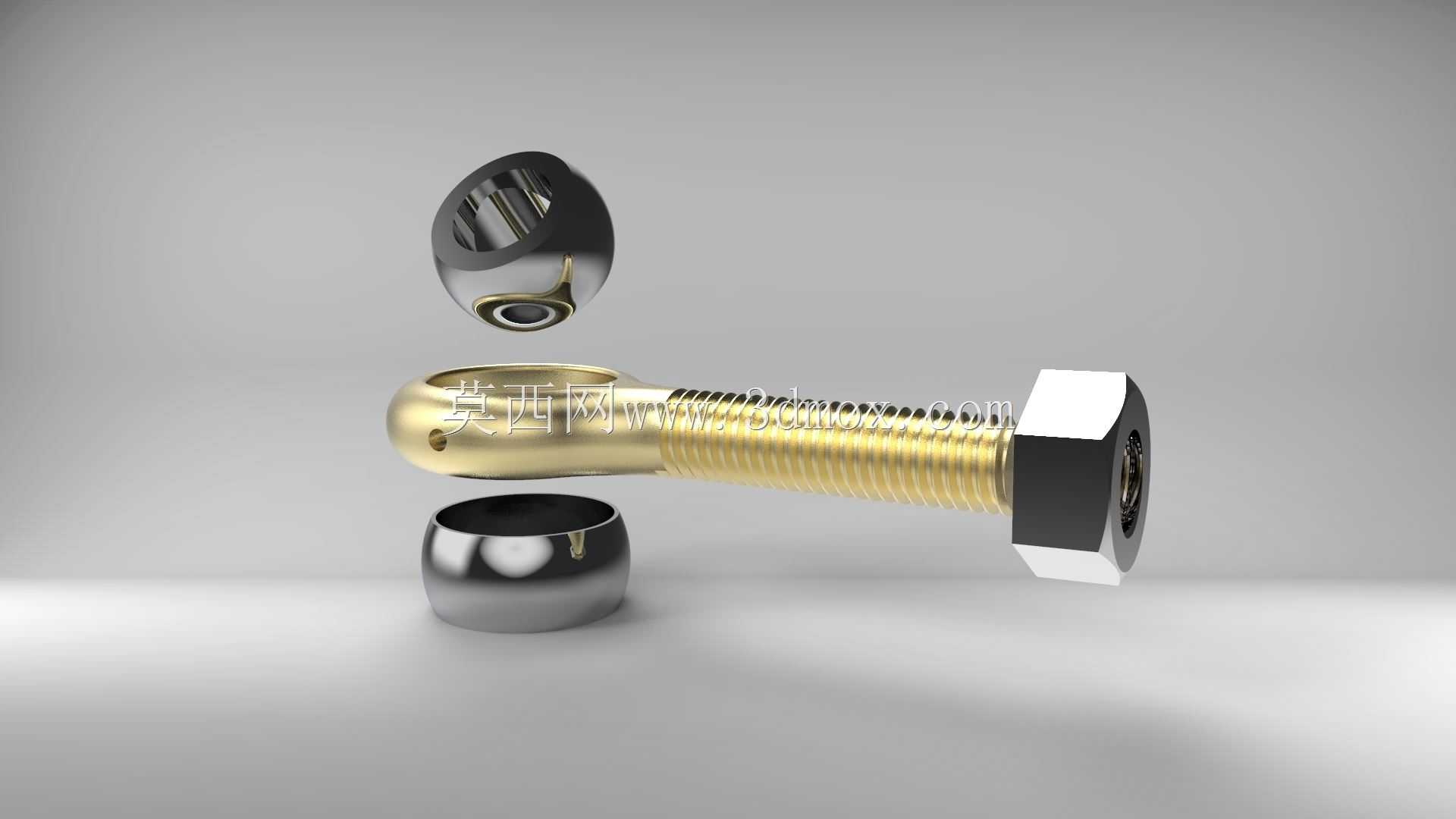

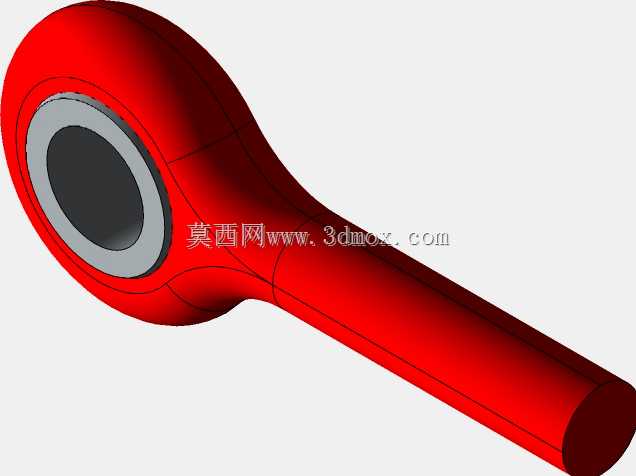

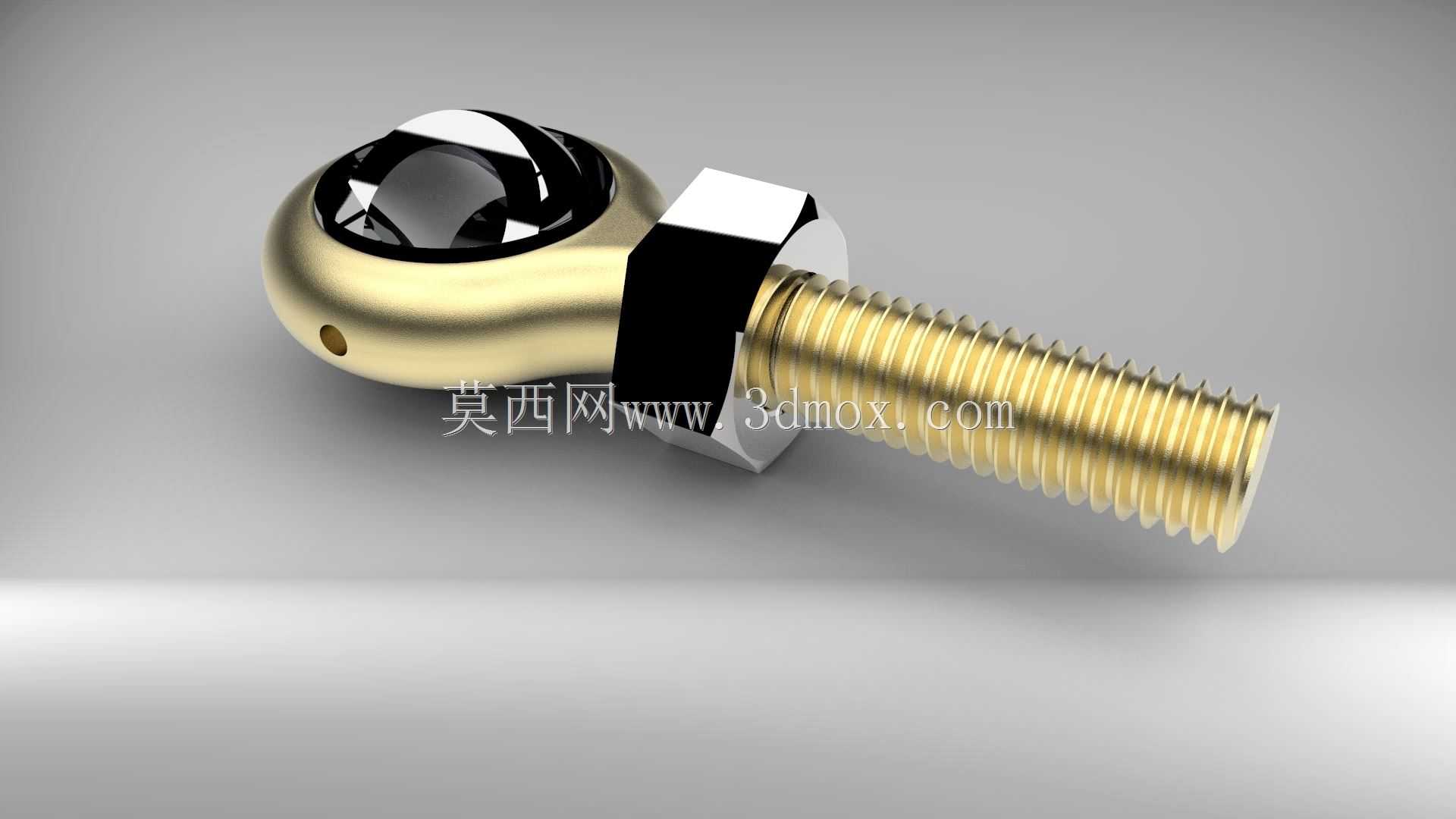

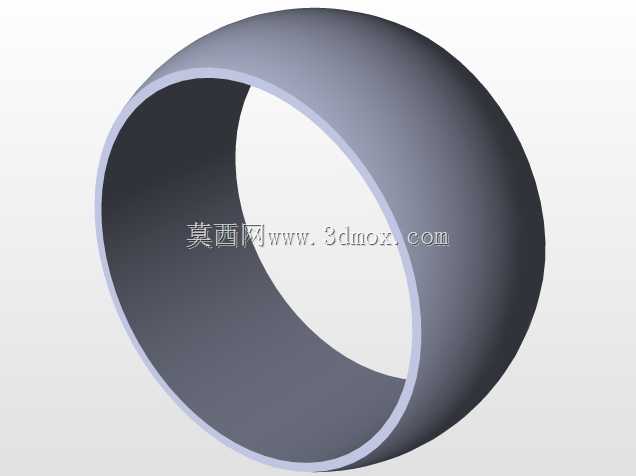

  在各类需要小角度摆动、往复铰接传动的机械结构里,杆端关节轴承的应用场景覆盖极广,从轻工自动化设备的连杆传动机构,到工程机械操纵杆的铰接点位,再到健身器材、医疗器械的活动连接部位,都能看到这类零件的身影。这款M8规格的杆端关节轴承,采用杆端外螺纹一体式结构,球头端内置自润滑式球铰副,能够在安装后实现一定范围内的偏摆、转动,补偿连接结构之间的同轴度误差,避免刚性连接在交变载荷下出现应力集中断裂的问题。从结构设计逻辑来看,这款轴承的杆身采用标准公制M8外螺纹,螺纹段长度适配常规厚度的安装板件,安装时可通过六角螺母锁紧固定,调整安装位置时也能通过螺纹旋合长度微调铰接点的间距,适配不同安装空间的布局需求。球头端的外圈采用铜合金材质,

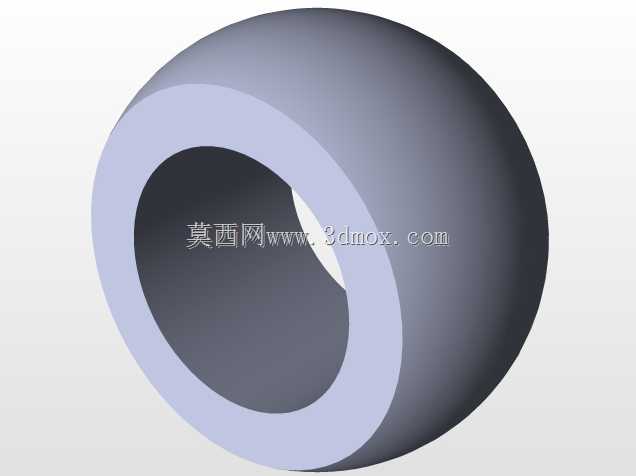

  内镶抛光钢质球芯,接触面经过精密研磨,转动时的阻尼均匀,既不会出现旷量晃动,也不会因为阻尼过大影响传动灵活性。球头端的杆体与螺纹段为一体式锻造加工,衔接位置做了圆弧过渡处理,避免应力集中在直角衔接处,在承受径向载荷、一定程度的轴向冲击载荷时,能够保证结构强度满足使用要求。实际选型应用时,需要注意这类杆端轴承的安装边界:螺纹段的公称直径为8mm,配套的安装过孔直径建议加工为8.5mm-9mm,预留足够的安装调整余量,避免过孔过小导致装配时强行挤压螺纹造成牙型损伤;球头端的外径尺寸需要匹配对应安装耳座的内孔尺寸,装配时可通过压装方式将球头外圈固定在耳座内,不建议采用敲击方式装配,避免铜质外圈变形导致球芯卡滞。

  在自动化生产线的连杆传动机构中,这类轴承常被用在气缸推杆与执行件的铰接位置,能够补偿气缸安装时的平行度误差,避免气缸杆承受径向力导致密封件过早磨损;在农用机械的操纵连杆机构中,这类轴承能够适应户外作业时的粉尘、轻微腐蚀环境,铜质外圈自带的自润滑特性可以减少日常维护频次,不需要频繁加注润滑脂也能保证较长的使用寿命;在小型检测设备的摆动调节机构中,这类轴承的小体积优势能够让整体结构更紧凑,不需要额外设计复杂的铰接座,直接通过螺纹连接即可完成装配,大幅减少结构设计的工作量。建模过程中,需要重点关注几个关键尺寸的还原:螺纹段的牙型需要符合公制三角螺纹的标准参数,牙距1.25mm,牙型角60度,保证和标准螺母的配合精度;

  球芯与外圈的配合间隙需要控制在合理范围,建模时预留0.01mm-0.02mm的配合间隙,还原实际产品的转动灵活性;六角锁紧位的对边尺寸需要符合标准紧固件的尺寸规范,方便使用标准扳手进行锁紧操作;杆体与球头端的过渡圆弧半径需要严格按照受力分析结果设置,避免圆弧过小导致应力集中系数过高,在交变载荷下出现疲劳断裂。另外,球头端的注油孔设计也需要在建模时还原,虽然自润滑版本不需要频繁注油,但预留的注油孔可以在重载应用场景下补充润滑脂,延长轴承的使用寿命,注油孔的位置设置在球头外圈的侧面,不会和安装耳座产生干涉,装配后依然可以方便地完成注油操作。在不同的应用场景下,这类轴承的载荷承受方向也有明确要求:主要承受径向载荷时,安装方向需要让载荷方向垂直于杆身轴线,尽量避免承受过大的轴向拉压载荷,若实际工况存在复合载荷,需要核算球芯与外圈的接触应力,确保接触应力在材料的许用范围内。对于需要频繁摆动的工况,比如振动设备的铰接点位,需要选择带密封结构的版本,避免粉尘进入球铰摩擦面造成磨粒磨损,这款模型还原的密封结构为端盖式密封,能够阻挡大部分粒径的粉尘进入摩擦副,适配多数常规工业场景的使用需求。
