道格拉斯F-3D空中骑士战机三视图手绘设计

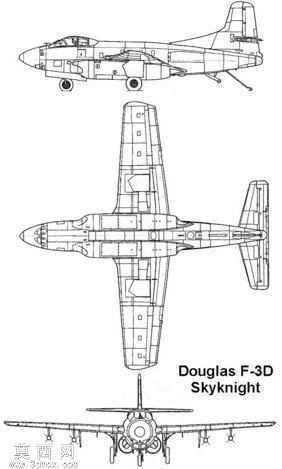

本次设计围绕道格拉斯F-3D Skyknight（空中骑士）舰载夜间战斗机展开，采用多视图手绘结合三维建模参考的创作思路，完整呈现该型战机的外形结构特征。设计前期首先梳理该机型的历史技术参数，确认其平直翼、双发并列布局、串列双座座舱、尾翼常规布局的核心识别点，在侧视图绘制阶段，精准还原机身修长的流线轮廓，从机头雷达罩位置开始，沿座舱盖弧线、发动机短舱与机身的融合过渡线、机翼安装角、尾轮与主起落架的收放位置，一直延伸到垂尾与平尾的相对角度，每一处线条都严格匹配实机的比例关系，避免出现外形失真的问题。俯视图绘制阶段重点刻画机翼的平面形状，明确翼展与机身长度的比例，还原翼面的翼肋分区标识线、副翼与襟翼的分界位置，同时对齐机身纵向中轴线，保证左右机翼、平尾的完全对称，准确呈现发动机短舱在翼下的安装位置与投影轮廓。前视图绘制阶段则重点还原机头截面形状、座舱风挡的倾斜角度、机翼的上反角、起落架的轮距关系，以及垂尾的正面投影轮廓，三个视图之间严格遵循投影对应规律，侧视、俯视、前视的关键结构点完全对齐，可直接作为三维建模的线稿参考使用。手绘过程中采用分层绘制的思路，将机身轮廓线、结构分区线、细节标识线分为不同图层，方便后续三维建模时直接提取参考线，在三维建模环节可基于该三视图导入作为背景参考，先搭建机身的整体曲面框架，依次完成机翼、尾翼、起落架、座舱等部件的建模，再匹配对应的金属蒙皮材质，还原战机的真实质感。整套设计兼顾手绘的线条精度与三维建模的实用性，既可以作为航空爱好者的手绘参考素材，也能为该机型的三维模型搭建提供精准的比例与外形依据，完整还原这款早期喷气式舰载夜间战斗机的独特外形特征。
