传动系统用多孔减重圆柱直齿轮结构

项目分类:齿轮 发布时间:2021-11-21 ID:400748
  • 传动系统用多孔减重圆柱直齿轮结构

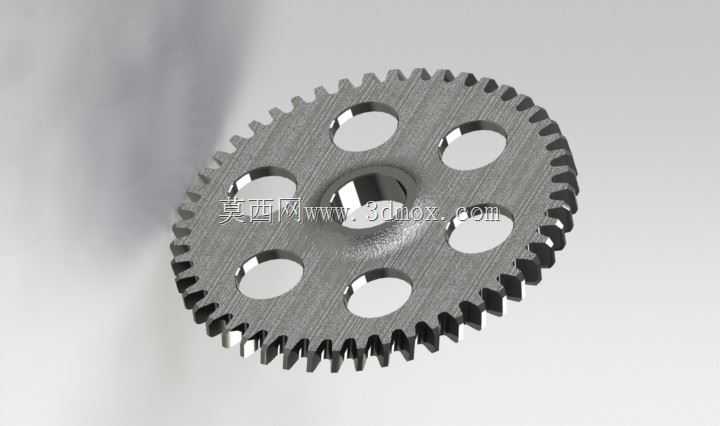

  这款圆柱直齿轮主要应用在中小载荷的机械传动链路中,常见于轻工设备、小型输送装置、台式加工设备的动力传递环节,核心作用是在平行轴之间传递恒定转速比的旋转扭矩,保障传动过程的速比稳定,不会出现打滑丢转的问题。从结构设计来看,轮齿部分采用标准渐开线齿形,齿向无螺旋角,加工时可直接采用滚齿、插齿工艺完成齿形加工,不需要专用的螺旋角调整工装,加工门槛更低,后期维护更换时的配件适配性也更强,不需要配对定制斜齿对应的啮合件。齿轮本体上均匀分布的六个圆形通孔,是经过载荷校核后设计的减重结构,在不降低轮体结构强度、不影响齿根弯曲疲劳强度的前提下,尽可能去除轮辐位置的多余材料,一方面降低齿轮自身的转动惯量,让传动启停阶段的动态响应更快,

  减少电机启动时的瞬时扭矩负载,另一方面也能减少齿轮高速旋转时的风阻损耗,同时在齿轮啮合运转过程中,这些通孔还能带动周边空气流动,带走齿面啮合摩擦产生的部分热量,降低齿面胶合失效的风险。中心的安装孔采用带键槽的通孔设计,可与对应直径的传动轴通过平键实现周向固定,传递扭矩时不会出现轴与齿轮的相对转动,安装时可从轴的任意一端穿入,轴向定位可通过轴肩配合挡圈实现,不需要额外设计复杂的轴向锁紧结构,安装拆卸都比较便捷。设计过程中,齿宽参数是结合额定传递扭矩、齿面接触强度计算确定的,既不会因为齿宽过窄导致齿面接触应力超标,出现早期点蚀失效,也不会因为齿宽过大导致齿轮加工时的齿向误差累积,造成啮合偏载,加剧局部齿面的磨损。

  轮缘与轮毂之间的轮辐厚度,是按照额定载荷下的弯曲应力校核取值,保障齿轮在承受瞬时过载冲击时,轮辐位置不会出现断裂变形,同时六个减重孔的位置分布,是绕齿轮中心做等角度圆周均布,保障齿轮旋转时的动平衡性能,避免高速旋转时因为质量分布不均产生径向振动,影响整套传动系统的运行稳定性。实际选型应用时,需要注意啮合齿轮的模数、压力角参数必须完全匹配,中心距要符合两齿轮分度圆半径之和的设计值,安装时要保证两轴的平行度公差在允许范围内,否则会出现齿面接触不良、传动噪音增大、齿面异常磨损的问题。这类直齿轮相比斜齿轮,虽然传动平稳性略逊于同参数的斜齿轮,但是不存在轴向力,对支撑轴承的轴向承载能力没有额外要求,可选用普通深沟球轴承作为轴的支撑件,

  能降低整套传动机构的配件成本,非常适合转速中等、载荷平稳、对成本控制有要求的传动场景。齿轮的端面做了平整加工,没有多余的凸起结构,安装时端面与轴肩的贴合度更好,不会出现安装倾斜的问题,齿端做了微小的倒角处理,既可以去除加工产生的毛刺,也能在齿轮啮合装配时起到导向作用,方便装配时快速对齐齿位,避免装配过程中磕碰损伤齿顶棱角。
