地面涡轮空间定位专用工装夹具设计

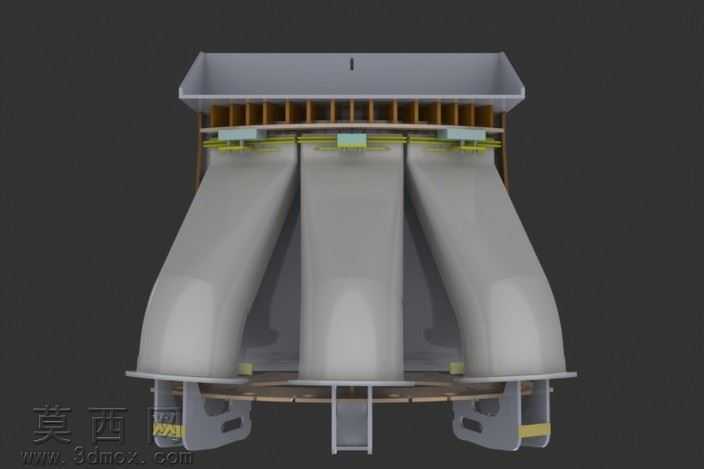

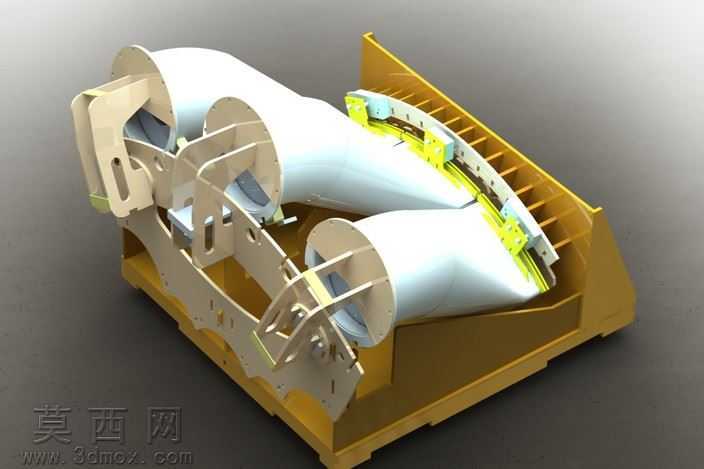

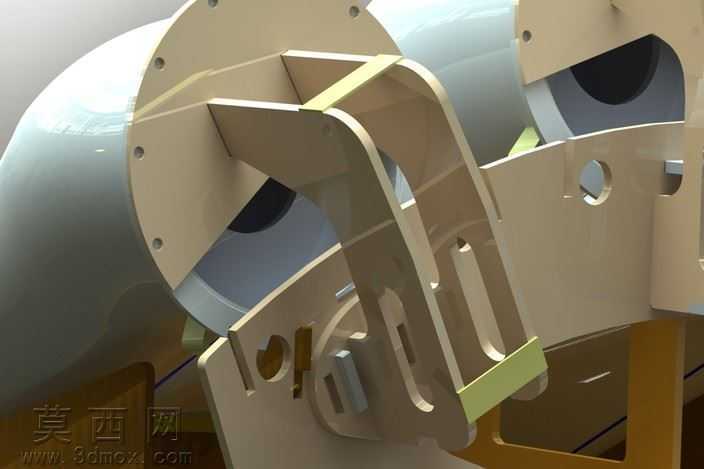

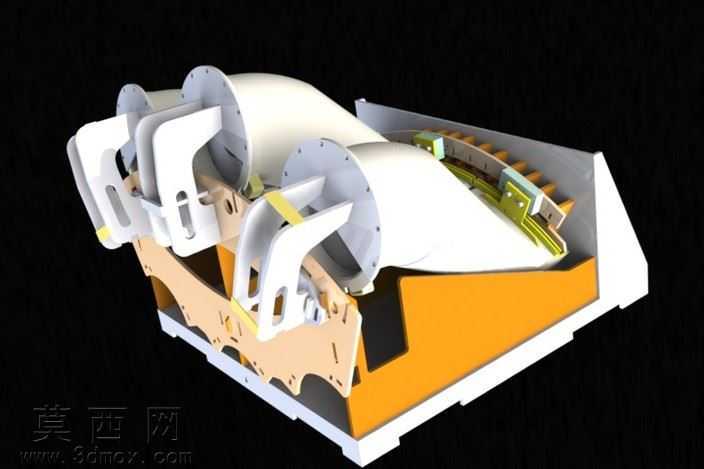

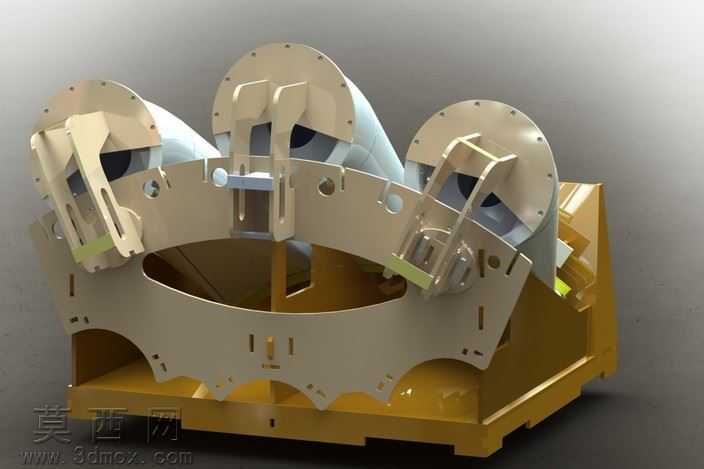

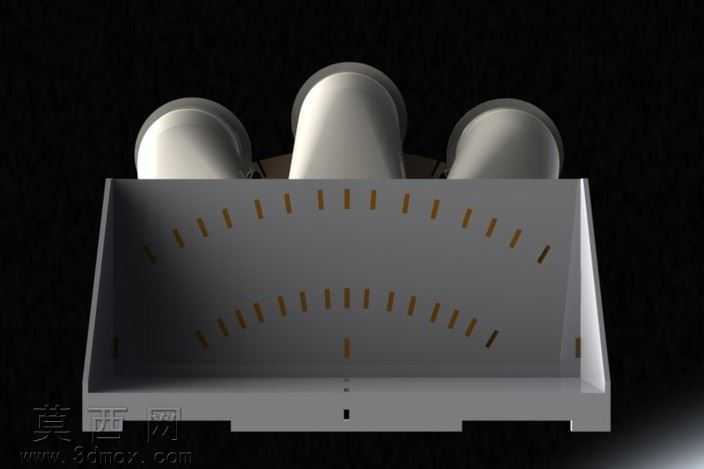

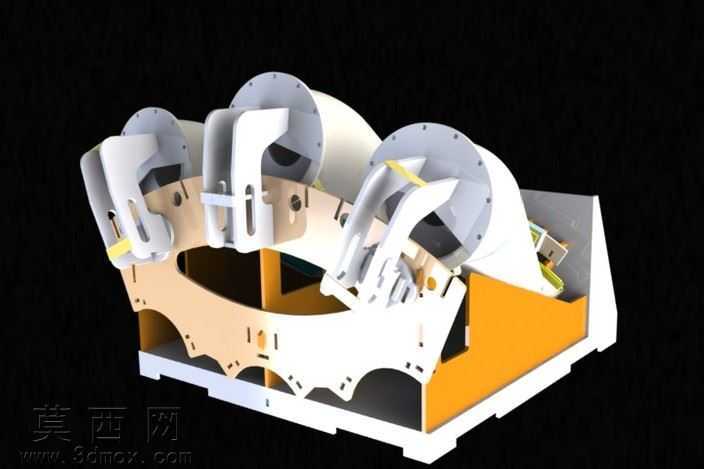

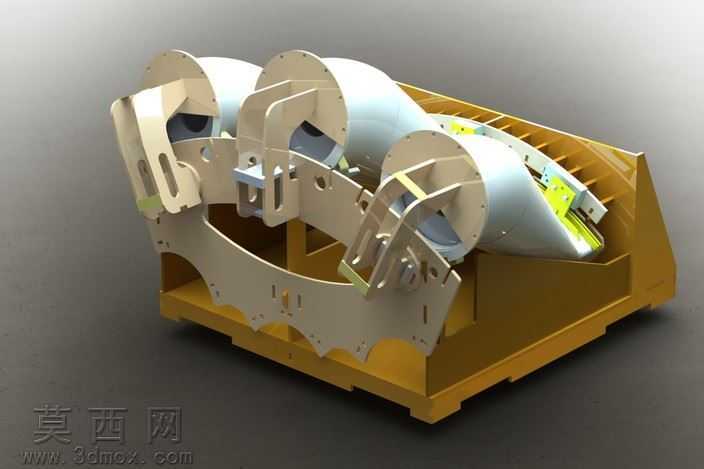

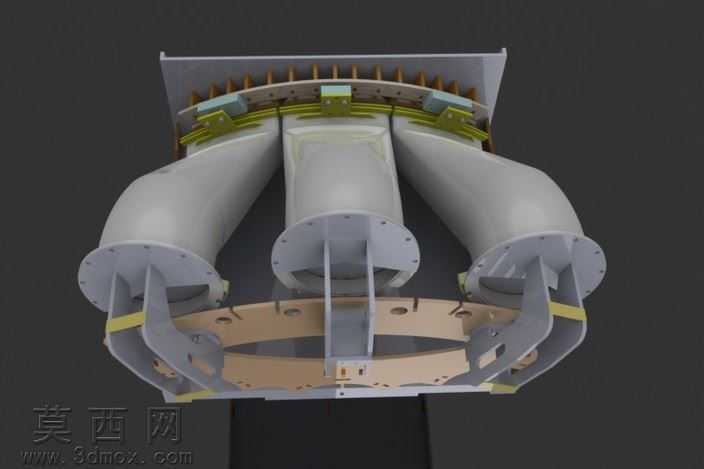

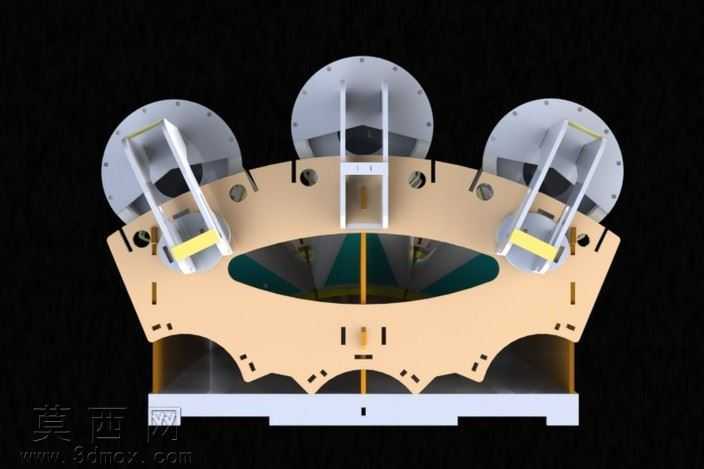

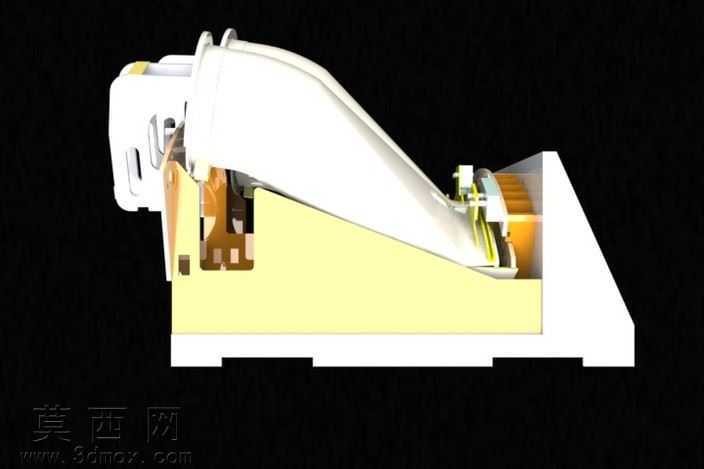

本模型为地面涡轮空间位置专用定位夹具，采用三维参数化建模方式完成整体结构搭建，建模过程中对每一处安装孔位、定位槽、夹持臂的配合公差做了严谨的参数约束，确保各组件装配后无干涉、定位精度满足涡轮检测工况要求。渲染阶段采用金属材质分层赋予方案：夹具底座采用哑光铸钢材质，调整粗糙度参数模拟铸造件表面的细微颗粒质感，夹持定位臂采用调质合金钢材质，通过金属度与反射参数调整呈现机加工后平整的金属光泽，涡轮适配接触面做了轻微的磨砂材质处理，模拟实际工装的防滑接触层效果，整体渲染光影采用柔和的工业展示布光，清晰呈现夹具的整体结构与各部件的装配关系。结构设计上，夹具采用一体式弧形基座搭配三组独立可调夹持单元的布局，三组夹持单元沿基座弧形轮廓等角度分布，匹配涡轮周向的定位基准，每个夹持单元配备可微调的锁止挂钩结构，能够适配涡轮径向排气端口的接入定位，夹持臂上开设的多组长条调节槽可实现小范围的位置补偿，抵消涡轮部件加工带来的尺寸公差，确保涡轮装夹后空间位置的一致性。设计思路围绕地面涡轮测试前的精准定位需求展开，核心目标是在模拟太空测试环境的3D定位场景中，实现涡轮“公牛角”接口的精准对齐，保证旋转角度、同轴间距的定位精度满足测试要求；挂钩锁止结构可实现涡轮的快速装夹与锁止，避免测试过程中出现位移，端面的微分流结构设计可引导入口端气流平稳通过，降低气流紊流对测试精度的干扰，整体结构兼顾定位精度、装夹效率与测试工况的适配性，可直接用于涡轮地面模拟测试的工装参考，也可作为同类环形回转部件定位夹具的设计参考模板。
